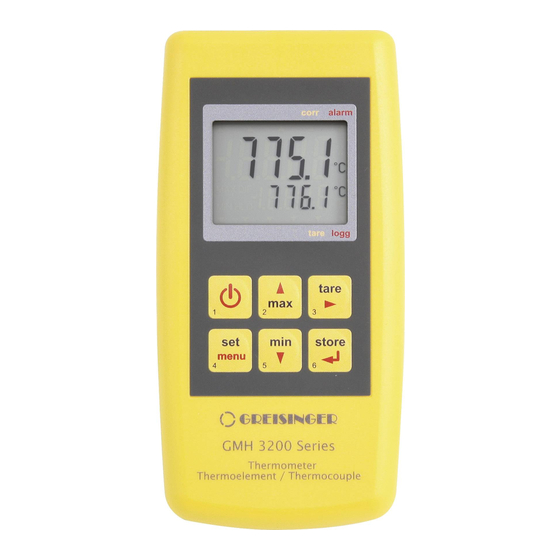

GREISINGER GMH 3251 Betriebsanleitung
2-kanal sekunden - thermometer
Inhaltsverzeichnis
Quicklinks
H76.0.02.6B-04
ab Version 4.0
Vor Inbetriebnahme aufmerksam lesen!
Beachten Sie die Sicherheitshinweise!
Zum späteren Gebrauch aufbewahren!
GHM GROUP - Greisinger
GHM Messtechnik GmbH | Hans-Sachs-Str. 26 | 93128 Regenstauf | GERMANY
Tel.: +49 9402 9383-0 |
Sekunden - Thermometer
info@greisinger.de
| www.greisinger.de
Betriebsanleitung
2-Kanal
GMH 3251
WEEE-Reg.-Nr. DE 93889386
Inhaltsverzeichnis
Verwandte Anleitungen für GREISINGER GMH 3251
Inhaltszusammenfassung für GREISINGER GMH 3251
- Seite 1 Vor Inbetriebnahme aufmerksam lesen! Beachten Sie die Sicherheitshinweise! WEEE-Reg.-Nr. DE 93889386 Zum späteren Gebrauch aufbewahren! GHM GROUP - Greisinger GHM Messtechnik GmbH | Hans-Sachs-Str. 26 | 93128 Regenstauf | GERMANY Tel.: +49 9402 9383-0 | info@greisinger.de | www.greisinger.de...
-
Seite 2: Inhaltsverzeichnis
H76.0.02.6B-04 Betriebsanleitung GMH 3251 Seite 2 von 18 _____________________________________________________ _____________________________________________________________________________ Inhalt 1 ALLGEMEINER HINWEIS ....................3 2 SICHERHEIT ........................3 2.1 B ................3 ESTIMMUNGSGEMÄßE ERWENDUNG 2.2 S ................3 ICHERHEITSZEICHEN UND YMBOLE 2.3 S ...................... 4 ICHERHEITSHINWEISE 3 PRODUKTBESCHREIBUNG ................... 5 3.1 L... -
Seite 3: Allgemeiner Hinweis
H76.0.02.6B-04 Betriebsanleitung GMH 3251 Seite 3 von 18 _____________________________________________________ _____________________________________________________________________________ 1 Allgemeiner Hinweis Lesen Sie dieses Dokument aufmerksam durch und machen Sie sich mit der Bedienung des Gerätes vertraut, bevor Sie es einsetzen. Bewahren Sie dieses Dokument griffbereit und in unmittelbarer Nähe des Geräts auf, damit Sie oder das Fachpersonal im Zweifelsfalle jederzeit nachschlagen können. -
Seite 4: Sicherheitshinweise
H76.0.02.6B-04 Betriebsanleitung GMH 3251 Seite 4 von 18 _____________________________________________________ _____________________________________________________________________________ 2.3 Sicherheitshinweise Dieses Gerät ist gemäß den Sicherheitsbestimmungen für elektronische Messgeräte gebaut und geprüft. Die einwandfreie Funktion und Betriebssicherheit des Gerätes kann nur gewährleistet werden, wenn bei der Benutzung die allgemein üblichen Sicherheitsvorkehrungen sowie die gerätespezifischen Sicherheitshinweise dieser... -
Seite 5: Produktbeschreibung
H76.0.02.6B-04 Betriebsanleitung GMH 3251 Seite 5 von 18 _____________________________________________________ _____________________________________________________________________________ 3 Produktbeschreibung 3.1 Lieferumfang Im Lieferumfang ist enthalten: Messgerät, inkl. 9V-Batterie Betriebsanleitung 3.2 Betriebs- und Wartungshinweise Batteriebetrieb Wird in der unteren Anzeige „bAt“ angezeigt, so ist die Batterie verbraucht und muss erneuert werden. -
Seite 6: Bedienung
H76.0.02.6B-04 Betriebsanleitung GMH 3251 Seite 6 von 18 _____________________________________________________ _____________________________________________________________________________ 4 Bedienung 4.1 Anzeigeelemente Hauptanzeige: aktueller Messwert Sensor 1 Anzeigepfeile Nebenanzeige: aktueller Messwert Sensor 2 oder Differenz Sensor 1 – Sensor 2 Corr: erscheint, wenn Offset-, Steigungskorrektur oder Korrekturwert für Oberflächenmessung <>... -
Seite 7: Anschlüsse
H76.0.02.6B-04 Betriebsanleitung GMH 3251 Seite 7 von 18 _____________________________________________________ _____________________________________________________________________________ 4.3 Anschlüsse Ausgang: Anschluss für Schnittstellen-Konverter oder für den Analogausgang (siehe Kapitel 9.2) Fühleranschluss CH1: Kanal 1 Fühleranschluss CH2: Kanal 2 Stromversorgung: die Netzgerätebuchse befindet sich auf der linken Geräteseite 4.4 Aufsteller... -
Seite 8: Inbetriebnahme
H76.0.02.6B-04 Betriebsanleitung GMH 3251 Seite 8 von 18 _____________________________________________________ _____________________________________________________________________________ 5 Inbetriebnahme Sensor verbinden, Gerät mit der Taste einschalten. Nach dem Segmenttest zeigt das Gerät kurz Informationen zu seiner Konfiguration an: • falls eine Oberflächenkorrektur eingestellt worden ist, wird dies mit der Anzeige „SCF.x“... - Seite 9 H76.0.02.6B-04 Betriebsanleitung GMH 3251 Seite 9 von 18 _____________________________________________________ _____________________________________________________________________________ Set Calibration: Sensorabgleich Corr OFS.1 -10.0°C..10.0°C Der Nullpunkt des Sensors 1 wird um diesen Wert bzw. verschoben, damit können Fühler- und Messgeräte- -18.0°F..10.0°F Abweichungen ausgeglichen werden. Nullpunktverschiebung ist deaktiviert (=0.0°) OFS.2...
-
Seite 10: Hinweise Zu Sonderfunktionen
H76.0.02.6B-04 Betriebsanleitung GMH 3251 Seite 10 von 18 _____________________________________________________ _____________________________________________________________________________ 7 Hinweise zu Sonderfunktionen 7.1 Tara-Funktion Mit der Tara Funktion kann die DIF-Anzeige auf Null abgeglichen werden. Diese Funktion ist sehr hilfreich bei der Beobachtung von Differenztemperaturen. Wird die Tara-Taste länger als zwei Sekunden gedrückt, wird wieder DIF = CH1-CH2 angezeigt. -
Seite 11: Bedienung Der Loggerfunktion
H76.0.02.6B-04 Betriebsanleitung GMH 3251 Seite 11 von 18 _____________________________________________________ _____________________________________________________________________________ 8 Bedienung der Loggerfunktion Grundsätzlich besitzt das Gerät zwei verschiedene Loggerfunktionen: jew. ein Messergebnis wird aufgezeichnet, wenn „Store“ „Func-Stor“: (Taste 6) gedrückt wird. „Func-CYCL“: Datensätze werden automatisch im Abstand der eingestellten Zykluszeit aufgezeichnet, die Aufzeichnung wird mit 2 s lang „Store“... -
Seite 12: Func-Cycl": Autom. Aufzeichnung Mit Einstellbarer Logger-Zykluszeit
H76.0.02.6B-04 Betriebsanleitung GMH 3251 Seite 12 von 18 _____________________________________________________ _____________________________________________________________________________ eines Datensatzes erfolgt ebenfalls mit . Das Wechseln zu anderen Datensätzen erfolgt mit den Tasten oder . 8.2 „Func-CYCL“: Autom. Aufzeichnung mit einstellbarer Logger- Zykluszeit Die Logger-Zykluszeit ist einstellbar (siehe Konfiguration). Beispielsweise „CYCL“ = 60: alle 60 Sekunden wird ein Messergebnis abgespeichert. -
Seite 13: Geräteausgang
H76.0.02.6B-04 Betriebsanleitung GMH 3251 Seite 13 von 18 _____________________________________________________ _____________________________________________________________________________ Loggeraufzeichnung löschen: Durch 2 s Drücken der Taste "Store" (Taste 6) wird die Loggerbedienung aufgerufen. . Durch kurzes Drücken der Taste (Taste 2) bzw. In der Anzeige erscheint (Taste 5) wird auf die Anzeige umgeschaltet. -
Seite 14: Unterstützte Schnittstellenfunktionen
H76.0.02.6B-04 Betriebsanleitung GMH 3251 Seite 14 von 18 _____________________________________________________ _____________________________________________________________________________ Das Messgerät besitzt 3 Kanäle: - Kanal 1: Istwert-Kanal Sensor 1 und Basisadresse - Kanal 2: Istwert-Kanal Sensor 2 - Kanal 3: Differenz Sensor 1 - Sensor 2 Hinweis: Die über die Schnittstelle ausgegebenen Mess-/ Alarm-/Bereichswerte werden immer in der eingestellten Anzeigeeinheit ausgegeben! Unterstützte Schnittstellenfunktionen... -
Seite 15: Analogausgang
H76.0.02.6B-04 Betriebsanleitung GMH 3251 Seite 15 von 18 _____________________________________________________ _____________________________________________________________________________ 9.2 Analogausgang Hinweis: Der Analogausgang kann nicht bei einer Loggeraufzeichnung verwendet werden. Mit DAC.0 und DAC.1 kann der Analogausgang sehr einfach skaliert werden. Es ist darauf zu achten, dass der Analogausgang nicht zu stark belastet wird, da sonst der Ausgangswert verfälscht werden kann und die Stromaufnahme des... -
Seite 16: Hinweis Zumk
H76.0.02.6B-04 Betriebsanleitung GMH 3251 Seite 16 von 18 _____________________________________________________ _____________________________________________________________________________ Anzeige = Gerätetemperatur + (gemessene Temperatur - Gerätetemperatur) * Corr Standardeinstellung: ’off’ =1.000 Dieser Faktor dient zum Ausgleich von Wärmeübergangsverlusten bei Oberflächenmessungen. Diese treten auf, wenn sehr hohe Temperaturen von Objekten gemessen werden sollen, deren Oberfläche durch die kühlere Umgebung... -
Seite 17: Rücksendung Und Entsorgung Und Außerbetriebnahme
H76.0.02.6B-04 Betriebsanleitung GMH 3251 Seite 17 von 18 _____________________________________________________ _____________________________________________________________________________ 12 Rücksendung und Entsorgung und Außerbetriebnahme 12.1 Rücksendung Alle Geräte, die an den Hersteller zurückgeliefert werden, müssen frei von Messstoffresten und anderen Gefahrstoffen sein. Messstoffreste am Gehäuse oder am Sensor können Personen oder Umwelt gefährden. - Seite 18 H76.0.02.6B-04 Betriebsanleitung GMH 3251 Seite 18 von 18 _____________________________________________________ _____________________________________________________________________________ Nenntemperatur: 25 °C Messzyklus: 4 Messungen / Sekunde Fühleranschlüsse: 2 Anschlussbuchsen für Miniatur-Flachstecker (bei Typ K thermospannungsfrei) Anzeige: Zwei 4½ -stellige LCD-Anzeigen für Istwert (12.4 mm hoch) sowie für Min-, Max-Wert, Holdfunktion, etc. (7 mm hoch).
