4 MECHANISCHE INSTALLATION
4.1 Wahl des Aufstellungsortes und Montage der Systemkomponenten
4.1.1 Monitor (Modell 6553) – Abb. 4.1
Hinweis: Der Monitor
Der Monitor ist für Tafeleinbau ausgelegt. Er ist so einzubauen, dass die Anzeigen lesber sind. Der Zugang zur Rückseite muss für
die Verdrahtung möglich sein. Die Einbaumaße sind in Abb. 4.1 dargestellt. Der Monitor wird mit Hilfe von vier verstellbaren
Klemmnocken (zwei an jeder Seite des Monitorgehäuses) an der Schalttafel befestigt.
Abmessungen in mm
Nicht bei
AK103
Netzanschluss
Nicht eigensichere
8
im
Bereich der Anlage in einem geschützten Innenraum aufgestellt werden.
muss
sicheren
290
2
1
3
95. 0
%H2 IN AIR
2
1
3
95. 0
%H2 IN CO2
Eigensichere
Stromkreise
Stromkreise des
Katharometers

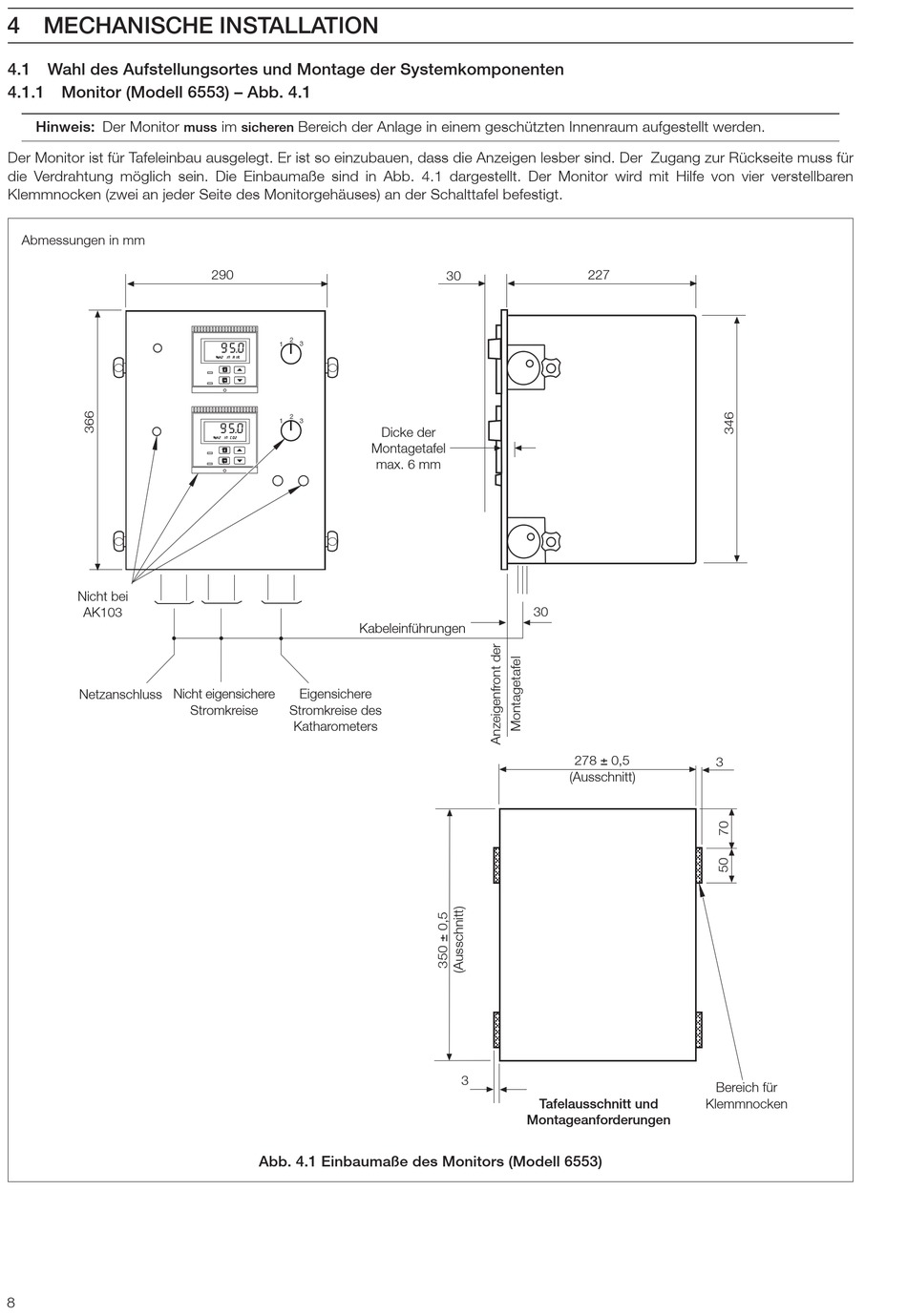

Abb. 4.1 Einbaumaße des Monitors (Modell 6553)
30
Dicke der
Montagetafel
max. 6 mm
Kabeleinführungen
3
Montageanforderungen
227
30
278 ± 0,5
(Ausschnitt)
Tafelausschnitt und
3
Bereich für
Klemmnocken
