4.2 Probengasleitungen
Hinweis: Bei einem Leck im Probengassystem kann eine gefährliche Mischung von Wasserstoff in Luft entstehen. Montieren
Sie die Katharometer-Analysatortafeln deswegen in einem gut belüfteten Bereich.
Bei Modell 6540-203 darf der Probendruck 0,35 bar (Messwert) und bei Modell 6548–000 10 bar (Messwert) nicht überschreiten.
Die Temperatur des ankommenden Probengases darf 55 °C nicht überschreiten. Im Idealfall sollte die Probengastemperatur die
Umgebungstemperatur erreichen, bevor das Probengas in die Katharometereinheit eintritt.
Sofern die Möglichkeit einer massiven Verunreinigung durch Teilchen besteht, sollte vor dem Eintritt des Probengases in das
Analysesystem eine geeignete 1-μm-Filtereinheit in das System eingebaut werden.
Der Probeneinlass und -auslass an der Katharometertafel ist mit Klemmringverschraubungen für den Anschluss von Metallrohren mit
einem Außendurchmesser von 8 mm (Modell 006540-203) bzw. 6 mm (Modell 006548-000) versehen. Wir empfehlen ein Rohr aus
rostfreiem Edelstahl.
Das gesamte Rohrsystem ist gemäß den Werks-und gesetzlichen Vorschriften auf Lecks zu prüfen.
Netzteil 1
1 2 1 2
Barrieren
3 4 3 4
No. 1 No. 2
BARRIER FLOW
Klemmenblock
Hinweis: Die Anzahl der Klemmen, Kabelverschraubungen,
Zur Schaltschrankerde
POWER
SUPPLY
UNIT No 1
ALARM
1
2
3
4
5
6
7
8
9
10 11
12 13
14 15 16 17 18
19 20 21 22 23 24
KATHAROMETER
LOW FLOW
TERMINAL BLOCK
ALARMS
Verschraubungen für
Kabel im EX-Bereich
Alarme, Netzteile und Zenerbarrieren (Durchflussalarme)
richtet sich nach der bestellten Ausführung

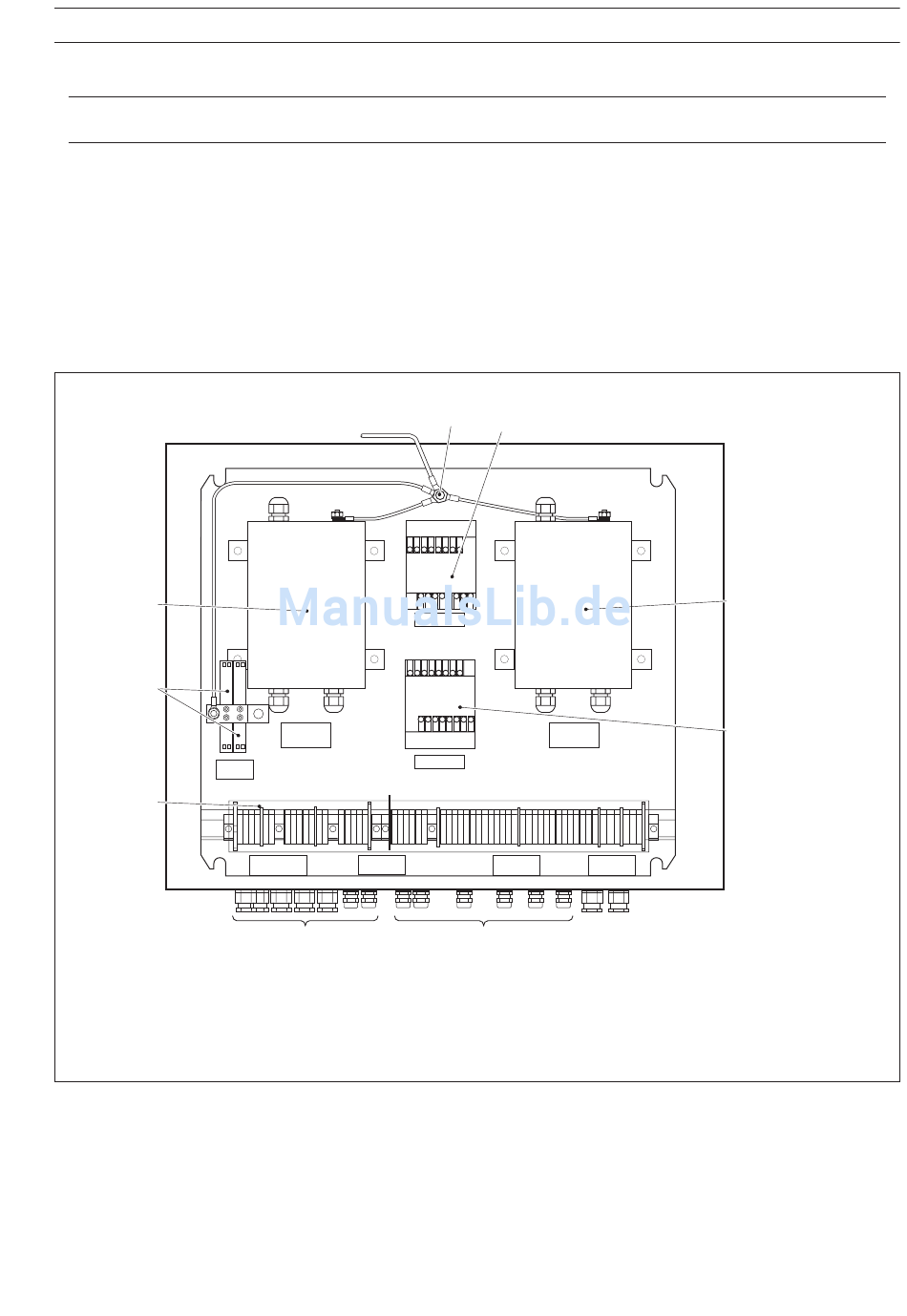

Abb. 4.5 Lage der Hauptkomponenten an der Schaltschrankrückwand
Erdungspunkt
Alarmrelais 1 für niedrigen Durchfluss (falls vorhanden)
E SCR S1 S2
0V 0V -12V+12V
CH 1
I
N COM NC NO
Relay No. 1
E SCR S1 S2
0V 0V -12V+12V
CH 1
I
N COM NC NO
POWER
SUPPLY
UNIT No 2
Relay No. 2
1
2
3
4
5
6
7
8
9
10 11 12 13
14 15 16 17 18 19 20 21 22 23 24 25 26
ALARMS AND
RETRANS
Kabelverschraubungen
Verschraubungen für
für Netzanschluss
Kabel im sicheren
Bereich
4 MECHANISCHE INSTALLATION...
Netzteil 2 (falls vorhanden)
Alarmrelais 2 für niedrigen
Durchfluss (falls vorhanden)
L
N
E
L
N
E
MAINS
TERMINAL
BLOCK
11
