...4 MECHANISCHE INSTALLATION
4.1.4 System mit Schaltschrank – Abb 4.4 und 4.5
Der Schaltschrank muss im sicheren Bereich der Anlage aufgestellt werden. Der Schrank ist wahlweise mit Hilfe von vier M10-
Schrauben auf der Grundplatte oder mit Hilfe der vier Montagewinkel (an der Rückwand) an einer vertikalen Oberfläche zu montieren.

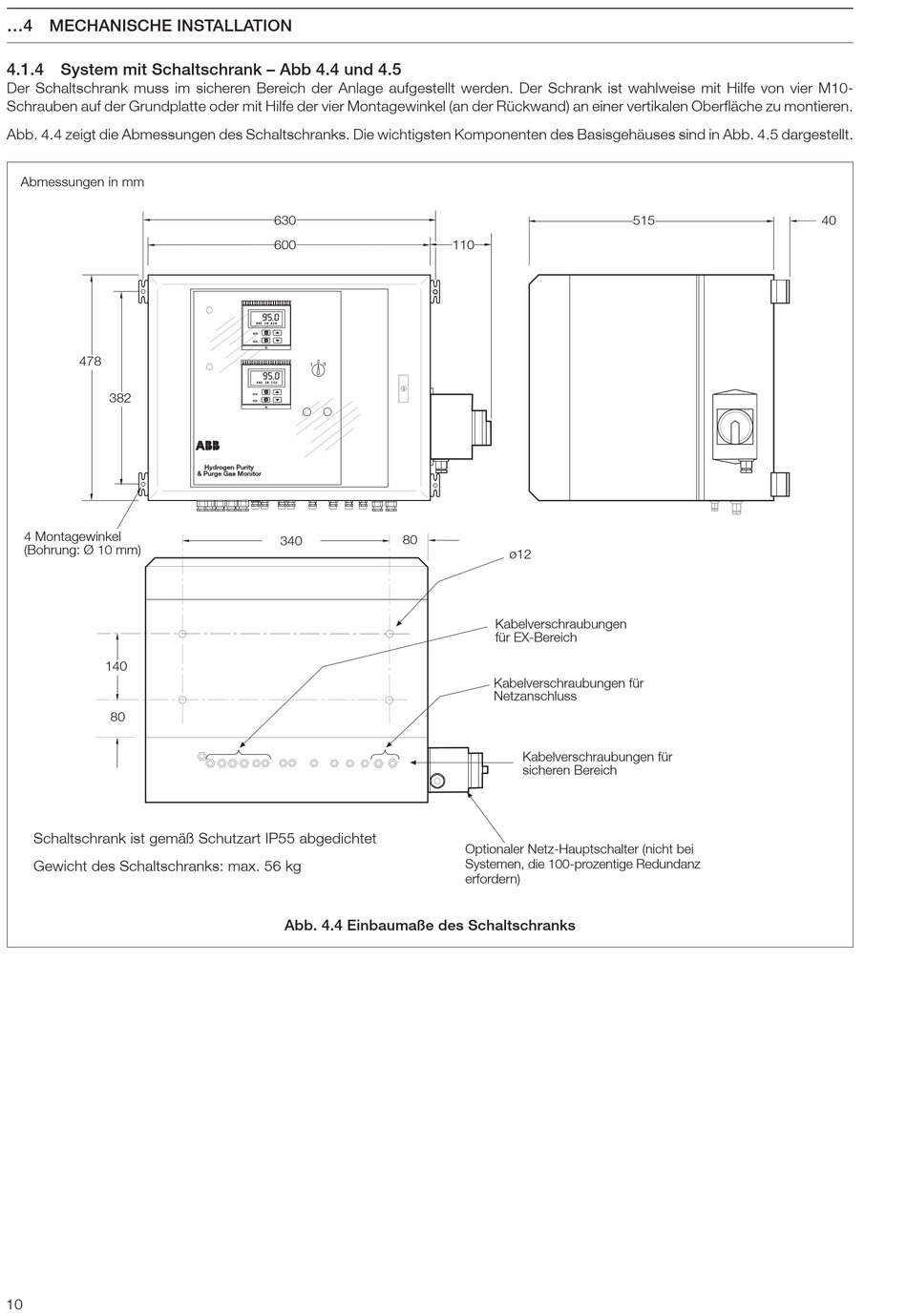

Abb. 4.4 zeigt die Abmessungen des Schaltschranks. Die wichtigsten Komponenten des Basisgehäuses sind in Abb. 4.5 dargestellt.
Abmessungen in mm
478
382
4 Montagewinkel
(Bohrung: Ø 10 mm)
140
80
Schaltschrank ist gemäß Schutzart IP55 abgedichtet
Gewicht des Schaltschranks: max. 56 kg
10
630
600
95.0
%H2 IN AIR
2 3
1
95.0
%H2 IN CO2
Hydrogen Purity
& Purge Gas Monitor
340
Abb. 4.4 Einbaumaße des Schaltschranks
110
80
ø12
Kabelverschraubungen
für EX-Bereich
Kabelverschraubungen für
Netzanschluss
Kabelverschraubungen für
sicheren Bereich
Optionaler Netz-Hauptschalter (nicht bei
Systemen, die 100-prozentige Redundanz
erfordern)
515
40
