RMG TRZ 03 Bedienungsanleitung Seite 52

ZÄHLWERKSAUSFÜHRUNGEN
............................................................................................................................................................................................

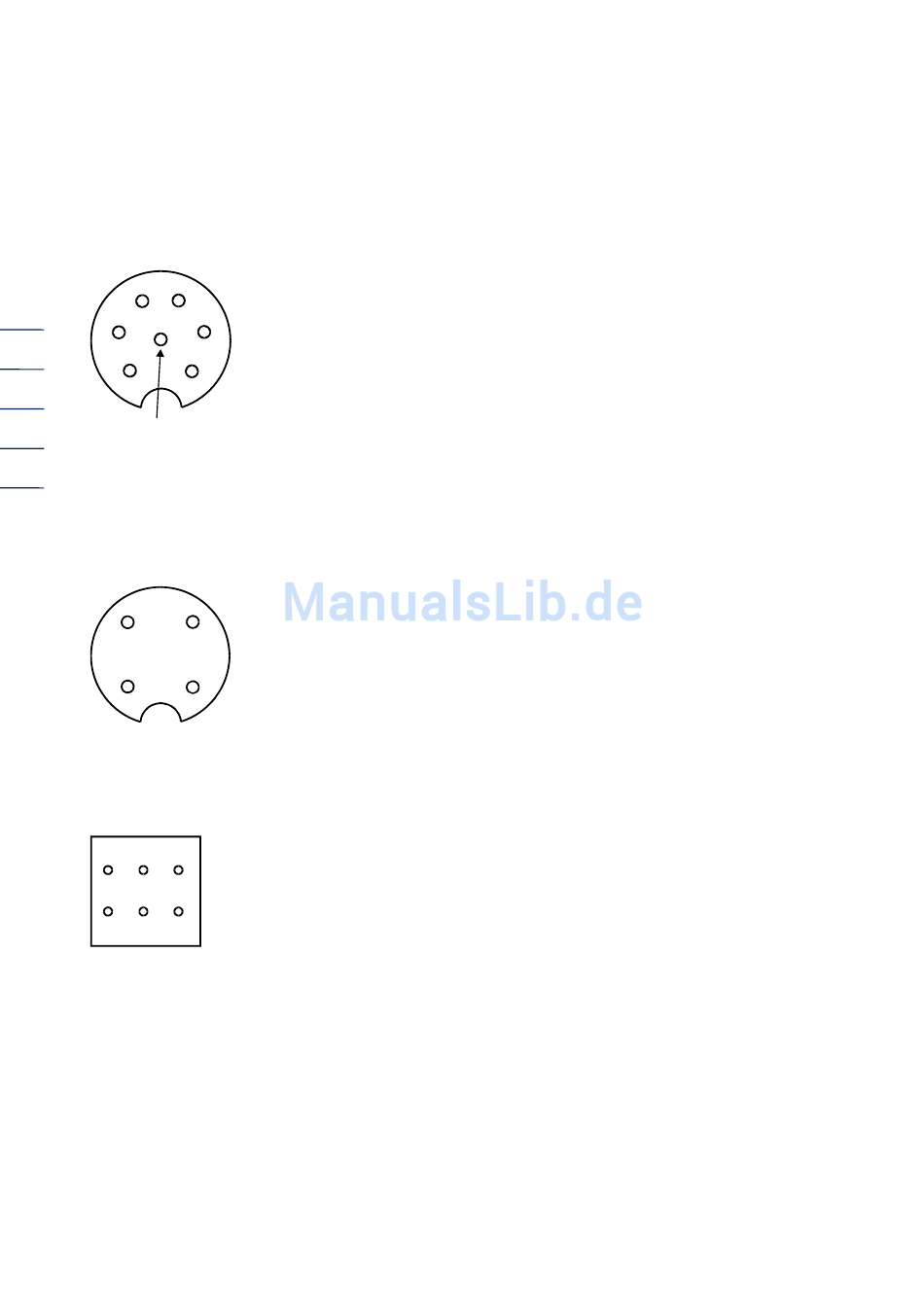

Stecker 7-polig (Zählwerkskopf „F",
HF2/HF3 bei älteren Geräten)
4
7
5
46
6
PE (Abschirmung)
Stecker 4-polig (bei älteren Geräten)
3
PE
4
Stecker 6-polig (bei älteren Geräten)
1 2 3
4 5 6
Dargestellt ist der Kabelstecker
(Kundenseitiges Anschlussteil)
............................................................................................................................................................................................
3
2
1
2
1
Fabr.: Fa. Binder (Serie 693)
1 -
4 + NF Signal Reed oder Namur
2 -
5 + Optional NF - oder HF Signal
3 -
6 + HF Signal Namur
Fabr.: Fa. Hirschmann
1 -
2 + NF Signal Reed oder Namur
Fabr.: Fa. Harting
1 -
4 + NF Signal Reed oder Namur
2 -
5 + Optional NF - oder HF Signal
3 -
6 + HF Signal Namur
Manual TRZ 03 · DE06 · 2017-01
