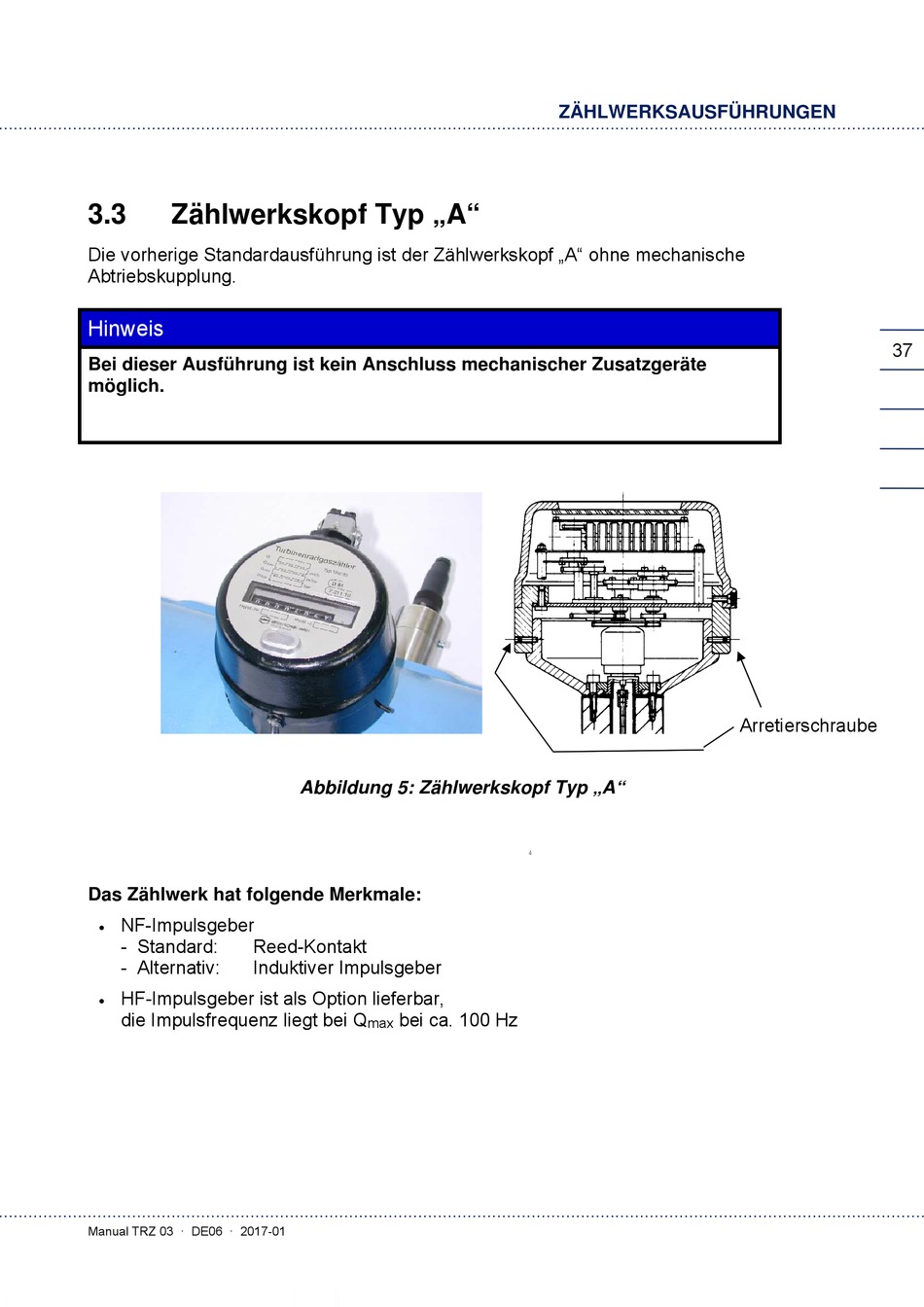

3.3 Zählwerkskopf Typ „A"
Die vorherige Standardausführung ist der Zählwerkskopf „A" ohne mechanische
Abtriebskupplung.
Hinweis
Bei dieser Ausführung ist kein Anschluss mechanischer Zusatzgeräte
möglich.
Das Zählwerk hat folgende Merkmale:
NF-Impulsgeber

- Standard:
- Alternativ:
HF-Impulsgeber ist als Option lieferbar,

die Impulsfrequenz liegt bei Q
............................................................................................................................................................................................
Manual TRZ 03 · DE06 · 2017-01
Abbildung 5: Zählwerkskopf Typ „A"
Reed-Kontakt
Induktiver Impulsgeber
bei ca. 100 Hz
max
ZÄHLWERKSAUSFÜHRUNGEN
4
37
Arretierschraube
