- Seite 1 Betriebsanleitung 3002884-2010-03-01.fm VEX300 Bedienungsanleitung EXpert Originalbetriebsanleitung EXHAUSTO A/S exhausto@exhausto.dk Odensevej 76 www.exhausto.dk DK-5550 Langeskov Tel. +45 65 66 12 34 Fax +45 65 66 11 10...
-
Seite 2: Inhaltsverzeichnis
Die Sicherheit von Personen und Ausrüstung sowie einwandfreier Betrieb mit dem Anleitung VEX300-Gerät werden durch Befolgen der Anweisungen dieser Anleitung sichergestellt. Die EXHAUSTO A/S lehnt jegliche Haftung für Schäden ab, die auf Verwendung gegen die Weisungen und Anweisungen dieser Bedienungsanleitung zurückzuführen sind. -
Seite 3: Menüübersicht

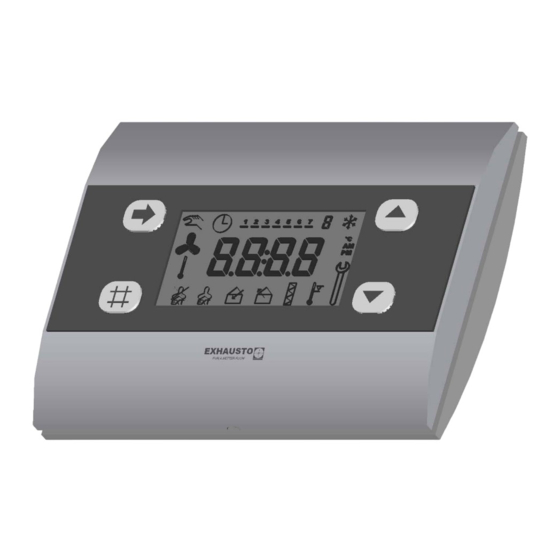

Menüübersicht 3002884-2010-03-01.fm 1. Menüübersicht 1.1 Aufbau des Bedienpanels Bedienung Taste Bezeichnung Funktion Menütaste. Wechseln zwischen Menüs auf gleichem Niveau “Raute”-Taste Wechseln zu und von Untermenüs sowie Zugang zu Codemenü “Pfeil nach oben”-Taste. Wert erhöhen “Pfeil nach unten”-Taste. Wert reduzieren 3/24... - Seite 4 Menüübersicht 3002884-2010-03-01.fm Symbole im Display Symbol Funktion Hinweis OFF. Ventilation abgeschaltet Minimale Ventilation Niveau 1, 2 oder 3 Mittlere Ventilation Niveau 4, 5 oder 6 Maximale Ventilation Niveau 7, 8 oder 9 Man befindet sich im Änderungsmodus Uhr – zeigt, dass die Ventilation nach einem zeitgesteuerten Programm läuft, jedoch mit Möglichkeit für manuelle Übersteuerung.
-
Seite 5: Menüstruktur Und Werkseinstellungen
Menüübersicht 3002884-2010-03-01.fm 1.2 Menüstruktur und Werkseinstellungen Übergeordnete Die Bedienung des VEX300-Gerätes erfolgt auf zwei Ebenen abhängig von der Bedienperson und den gewünschten Einstellungen. Menüstruktur Die beiden Ebenen werden im untenstehenden Schema erläutert: Bedienmöglichkeiten Bedienebene Person am Bedienpanel Endbenutzer- Benutzer im Raum Die tägliche Bedienung durch die drei ebene übergeordneten Menüs:... -
Seite 6: Liste Über Alle Menüs Und Werkseinstellungen Im Expert-Menu
Menüübersicht 3002884-2010-03-01.fm 1.3 Liste über alle Menüs und Werkseinstellungen im EXpert-Menu 1.3.1 Menüs für die tägliche Bedienung (Endbenutzer) MENU UNTERMENU Wechseln Wechseln zu einem zwischen Menüs Erläuterung/Vorgehen Untermenü mit Normale Betriebsanzeige; enthält Folgendes: • Ventilationsniveau • Temperatur • Uhrsymbol falls Uhrprogramm eingegeben Einstellen der Zulufttemperatur: •... -
Seite 7: Menüstruktur Nach Eingabe Von Code (Technikerebene)
Menüübersicht 3002884-2010-03-01.fm 1.3.2 Menüstruktur nach Eingabe von Code (Technikerebene) MENU UNTERMENU Wechsel zu Wechseln Untermenü und zurück zwischen Menüs Erläuterung/Vorgehen 0.0 Exit Zurück zur Betriebsanzeige: • Mit zurück zu diesem Menü navigieren. • Durch Betätigen von zurück zur Betriebsanzeige. 1.0 Wochenprogramm Bei Lieferung des Geräts ist kein Wochenpro- gramm programmiert. - Seite 8 Menüübersicht 3002884-2010-03-01.fm MENU UNTERMENU Wechsel zu Wechseln Untermenü und zurück zwischen Menüs Erläuterung/Vorgehen 2.0 Temperaturanzeige Anzeige von Temperaturen an verschiedenen Stellen im Gerät. zwischen Untermenüs auf gleichem Niveau wechseln. Die Temperatur der Abluft (TE1.1). Die Temperatur der Zuluft (TE2.2). Die Temperatur der Außenluft (TE2.1). Die Temperatur an der kältesten Stelle im Wärmetauscher (T Wirkungsgrad.
-
Seite 9: Softwareversion
Menüübersicht 3002884-2010-03-01.fm MENU UNTERMENU Wechsel zu Wechseln Untermenü und zurück zwischen Menüs Erläuterung/Vorgehen 12- oder 24-Stunden-Uhr. Einstellung erfolgt mit 4.0 Filterwächter zwischen den Untermenüs wechseln. Verbleibende Tage bis zum nächsten Filteralarm. Die Werkseinstellung ist 365 Tage. Bei Filterwechsel zurücksetzen, indem die Taste 3 Sek. - Seite 10 Menüübersicht 3002884-2010-03-01.fm MENU UNTERMENU Wechsel zu Wechseln Untermenü und zurück zwischen Menüs Erläuterung/Vorgehen 6.0 Niveau (Luft) Menüs, wo angezeigt wird, sollten nur von Fachleuten eingestellt werden. zwischen den Untermenüs wechseln. Einstellung der Spannung für Ventilationsniveau 9 Einstellung erfolgt mit • Regelung kann im Intervall 6-10V in Schritten von 0,1V erfolgen.
-
Seite 11: Temperaturregelung
Menüübersicht 3002884-2010-03-01.fm MENU UNTERMENU Wechsel zu Wechseln Untermenü und zurück zwischen Menüs Erläuterung/Vorgehen 7.0 Temperaturregelung Menüs, wo angezeigt wird, sollten nur von Fachleuten eingestellt werden. zwischen den Untermenüs wechseln. zwischen den Untermenüs wechseln. (wie stark wird auf eine Änderung reagiert). Einstellung erfolgt mit •... -
Seite 12: Inbetriebnahme Und Bedienung
Inbetriebnahme und Bedienung 3002884-2010-03-01.fm 2. Inbetriebnahme und Bedienung 2.1 Inbetriebnahme 2.1.1 Einschalten Vor Inbetriebnahme des Geräts sollten folgende Einstellungen vorgenommen werden: (siehe Abschnitt 1.3.2 für Erläuterung zu den einzelnen Menüpunkten). In Menü Nr..Folgendes einstellen … Uhrprogramm Uhrzeit und Datum Filterwächterintervall Falls kein Filterwächter in der Anlage montiert ist, sollte Menü... - Seite 13 Inbetriebnahme und Bedienung 3002884-2010-03-01.fm Beispiel eines Ein wochenprogramm für die Ventilation könnte wie folgt aussehen: Wochenpro- gramms Ventilationsniveau : Uhrprogrammen ZEIT Block MON MITT DONN FREI Zeit Zeit Zeit Zeit Zeit Zeit Zeit 8.00 8.00 8.00 8.00 8.00 16.00 2 16.00 2 16.00 16.00...
-
Seite 14: Eingabe Von Uhrprogrammen
Inbetriebnahme und Bedienung 3002884-2010-03-01.fm 2.2.1 Eingabe von Uhrprogrammen Jeweils ein Programm nach dem anderen eingeben Mit der folgenden Taste zwischen den einzelnen Parametern im Uhrprogramm wechseln: Der aktuelle Parameter blinkt während der Bearbeitung. Schritt Taste Vorgehen Das Display zeigt # (langes Den auf Seite 5 beschriebenen Code Drücken) eingeben, um das Technikermenü... -
Seite 15: Schema Für Wochenprogramm
Inbetriebnahme und Bedienung 3002884-2010-03-01.fm 2.2.2 Schema für Wochenprogramm Das untenstehende Schema sollte vor Eingabe eines Wochenprogramms ausgefüllt werden. Prog Block MON MITT DONN FREI Zeit Zeit Zeit Zeit Zeit Zeit Zeit 2.3 Balancierter Betrieb (Menü 6.3) In Menü 6.3 wird die Balance zwischen Zuluft und Abluft eingestellt, wenn diese mit verschiedenen Durchflussmengen bei Normalbetrieb eingeschaltet sein sollen. -
Seite 16: Temperaturregelung Mit Luftreduktionsfunktion (Air-Reduction)
Inbetriebnahme und Bedienung 3002884-2010-03-01.fm 2.4 Temperaturregelung mit Luftreduktionsfunktion (Air-Reduction) Funktion Diese Funktion dient zur Reduzierung der Zuluftmenge bei • Risiko für Eisbildung im Gegenstromwärmetauscher oder • sinkender Zulufttemperatur Die Luftreduktionsfunktion wird aktiviert indem DIP-Schalter 4 an der Hauptsteuerung auf ON gesetzt wird. 2.4.1 Schutz gegen Eisbildung im Gegenstromwärmetauscher Die Funktion basiert auf einer Temperaturmessung an einem ganz bestimmten Punkt im Wärmetauscher, sowie auf einem eingestellten Wert (Menü... -
Seite 17: Niedrige Zulufttemperatur
Inbetriebnahme und Bedienung 3002884-2010-03-01.fm 2.4.2 Niedrige Zulufttemperatur Beispiel: • Komfortheizelement (Zubehör) angeschlossen (CHCE-DIP-Schalter auf ON) • Air-Reduction-DIP-Schalter auf ON Im Beispiel ist: • der balancierte Betrieb auf 95 eingestellt (Menü 6.3) • das maximale Ungleichgewicht auf 20% eingestellt (Menü 7.4) Zeit Beschreibung •... -
Seite 18: Die Funktion Von Der Luftreduktionsfunktion Wählen
Inbetriebnahme und Bedienung 3002884-2010-03-01.fm 2.4.3 Die Funktion von der Luftreduktionsfunktion wählen Die Funktion des Geräts bei niedriger Zulufttemperatur (TE22) und bei Vereisung (T wird mittels der 2 DIP-Schaltern Air Reduction (4) und Duct Heat (7) gewählt, da: • Ungleichgewicht: Nur Reduktion von Zuluft •... -
Seite 19: Einregelung Der Zulufttemperatur
Inbetriebnahme und Bedienung 3002884-2010-03-01.fm 2.7 Einregelung der Zulufttemperatur Funktion Die Zulufttemperatur wird im Zuluftkanal ca. 1 Meter vom Gerät gemessen (bezüglich Montage eines Temperaturfühlers siehe ”VEX300 Montage- und Installationsanleitung” Abschnitt 3.3). Die Steuerung wird versuchen, die Sollzulufttemperatur einzuhalten. Falls sich die Temperatur nicht einhalten lässt sondern auf 3ºC unter der eingestellten Temperatur abfällt, tritt die Luftreduktion in Kraft, vorausgesetzt diese Funktion ist aktiv (se Abschnitt 2.4). -
Seite 20: Fehlersuche
Fehlersuche 3002884-2010-03-01.fm 3. Fehlersuche 3.1 Fehler während des Betriebs Es gibt zwei Arten von Anzeigen: Für eine Übersicht siehe … Das Display zeigt … Fehler Untenstehendes Schema (blinkt) Informationen Abschnitt 1.1 "Aufbau des Betriebsanzeige + Bedienpanels" Seite 3, siehe Symbol ferner die Erläuterung zum gezeigten Symbol 3.1.1 Fehlerliste... -
Seite 21: Fehlerursache Und Abhilfe
Display angezeigt) . • Motor ist abgeschaltet. Wenn nur ein Motor abgeschaltet ist; kontrollieren ob der Motor blockiert ist, und ob die Steckverbindung zur Steuerung defekt ist. Bei weiteren Problemen, oder Gerätefehlern wenden Sie sich an die Serviceabteilung der EXHAUSTO GmbH! 21/24... - Seite 22 3002884-2010-03-01.fm 22/24...
- Seite 23 3002884-2010-03-01.fm 23/24...
- Seite 24 Tel.: +358 45 113 2628 Fax: +49 6721 9178-97 Fax: +358 2 432 0013 info@exhausto.de info@exhausto-ventilation.fi www.exhausto.de www.exhausto-ventilation.com EXHAUSTO NORGE A/S INATHERM B.V. Lilleakerveien 25 Vijzelweg 10 N-0283 Oslo NL-5145 NK Waalwijk Tel.: +47 2412 4200 Tel.: +31 416 317 830...
