3004097-2011-10-05

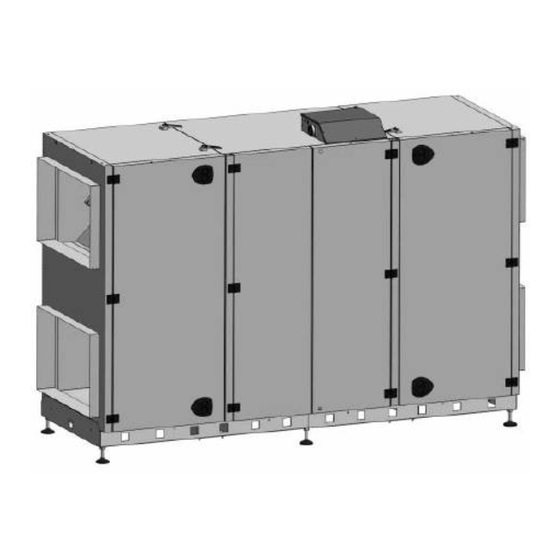

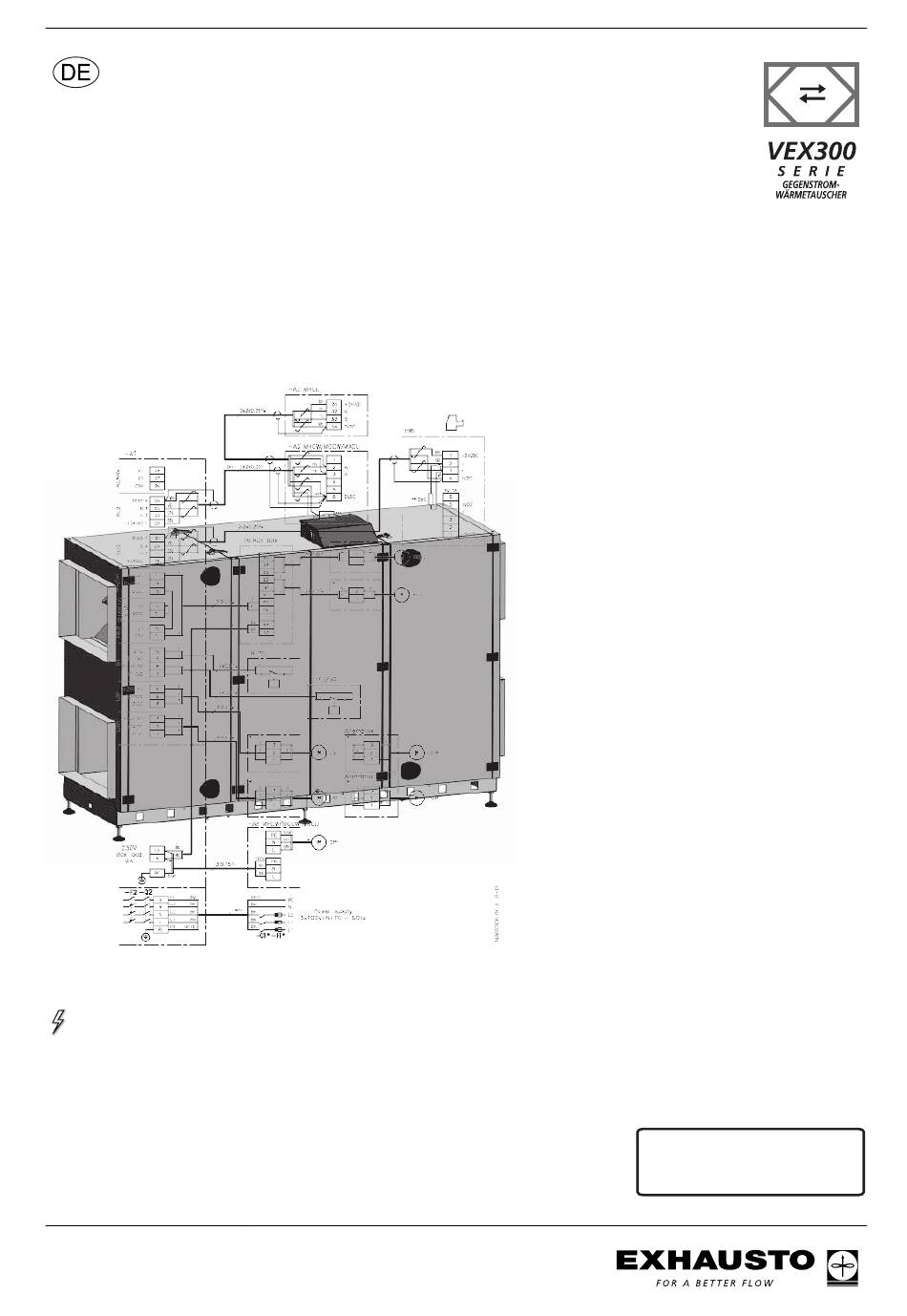

El-Installationsanleitung
für VEX350HX/VEX360HX für
andere Automatik
El-Installation.................................................Abschnitt 1 + 2
EXHAUSTO A/S
Odensevej 76
DK-5550 Langeskov
Tel. +45 65 66 12 34
Fax +45 65 66 11 10
exhausto@exhausto.dk
www.exhausto.dk
Elektroinstallationsanleitung VEX350-360HX - DE
Originalbetriebsanleitung
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Exhausto VEX300 Serie
Inhaltszusammenfassung für Exhausto VEX300 Serie
- Seite 1 Elektroinstallationsanleitung VEX350-360HX - DE 3004097-2011-10-05 El-Installationsanleitung für VEX350HX/VEX360HX für andere Automatik El-Installation..........Abschnitt 1 + 2 Originalbetriebsanleitung EXHAUSTO A/S Tel. +45 65 66 12 34 Odensevej 76 Fax +45 65 66 11 10 DK-5550 Langeskov exhausto@exhausto.dk www.exhausto.dk...
- Seite 2 3004097-2011-10-05 1. Anschlussdiagramm für die Spannungsversorgung 1.1. Anschlussdiagramm für VEX mit Motorregelung (MC)........4 1.1.1. Funktion des Alarmrelais.................6 2. Installation des VEX-Geräts 2.1. Umfang der Installation..................7...
- Seite 3 Warnhinweise teur nach den örtlichen Bestimmungen und gesetzlichen Vor- schriften ausgeführt werden. Versorgungstren- Die EXHAUSTO A/S weist darauf hin, dass die Richtlinie Maschi- nung nen*) die Montage einer Versorgungstrennung bei der festen In- stallation des Gerätes vorschreibt. Die Versorgungstrennung muss: ●...
-
Seite 4: Anschlussdiagramm Für Die Spannungsversorgung
Anschlussdiagramm für die Spannungs- 3004097-2011-10-05 versorgung 1. Anschlussdiagramm für die Spannungsversorgung 1.1 Anschlussdiagramm für VEX mit Motorregelung (MC) Diagramm 3 x 400V Das folgende Diagramm zeigt den Anschluss von Versorgungsspannung an Mo- torregelung und Bypassklappen. Erläuterung zum Di- agramm Bezeichnung Erläuterung Regelsignal für Motorregelung Motor M1 (Fortluft/Abluft) Regelsignal für Motorregelung Motor M2 (Zuluft/Außenluft) - Seite 5 Anschlussdiagramm für die Spannungs- 3004097-2011-10-05 versorgung Versorgungsspan- Max. Max. nung Phasen- Nullstrom Pha- Pha- strom (bemessener sen- sen- (gesamt) Stromver- strom strom brauch) VEX350 3 x 400 V + N + PE 8,7 A 12,5 A 8,7 A 8,7 A VEX360 3 x 400 V + N + PE 15,5 A...
-
Seite 6: Funktion Des Alarmrelais
Anschlussdiagramm für die Spannungs- 3004097-2011-10-05 versorgung 1.1.1 Funktion des Alarmrelais Beschreibung Abbildung Aus der Abbildung geht hervor, welche beiden Klemmen von der MC zu der Klemmreihe im An- schlusskasten geführt wer- den sollen. Position des Alarmrelais bei Stromausfall o.dgl. Position des Alarmrelais bei Alarm Position des Alarmrelais bei Betrieb... -
Seite 7: Umfang Der Installation
● Versorgungsspannung für Motoren und Motorregelung (MC) ● Regelsignale für die Motorregelung (MC) und das Alarmrelais ● Regelsignal an Bypassklappe ● Die Motorregelung ist von EXHAUSTO vorprogrammiert und mit Überlas- Hinweis tungsschutz ausgerüstet. ● Die Motorregelung ist gegen Kurzschluss zu schützen Für weitere technische Daten siehe bitte den Abschnitt “Technische Daten”... - Seite 8 Tel.: +31 416 317 830 Fax: +47 6387 0771 Fax: +31 416 342 755 post@exhausto.no sales@inatherm.nl www.exhausto.no www.inatherm.nl EXHAUSTO Ventilation Ltd. BM Vallá hf Unit 3, Halifax House, Halifax Road Stórhöfda 23 Cressex Business Park IS-110 Reykjavik High Wycombe Tel.: +354 530 3400...
