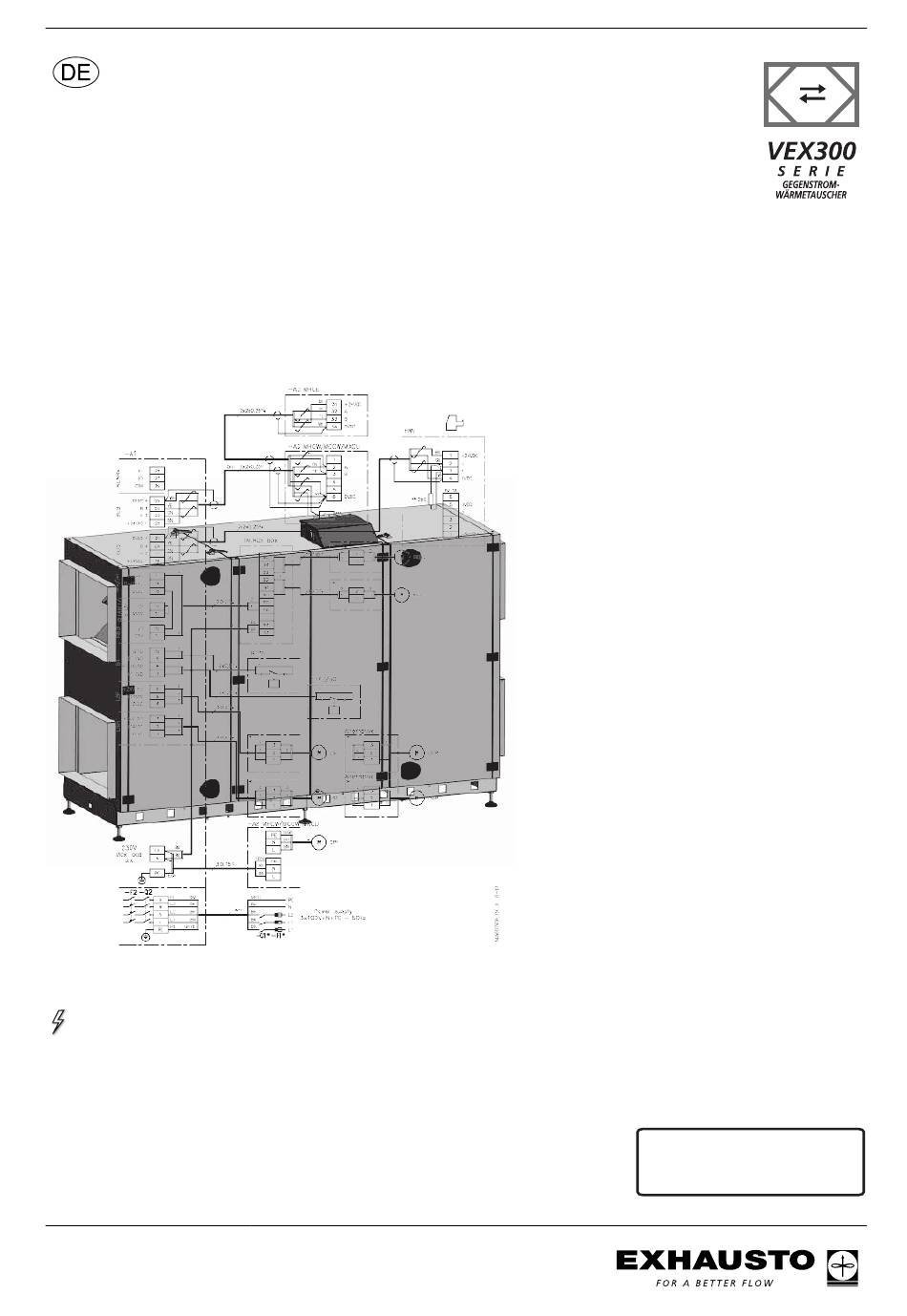

3004096-2011-08-29
El-Installationsanleitung
für VEX350H/VEX360H mit
EXact-Automatik
El-Installation.................................................Abschnitt 1 + 2
EXHAUSTO A/S
Odensevej 76
DK-5550 Langeskov
Tel. +45 65 66 12 34
Fax +45 65 66 11 10
exhausto@exhausto.dk
www.exhausto.dk
Elektroinstallationsguide VEX350-360 mitt EXact-Aut.
Originalbetriebsanleitung
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Exhausto VEX300 Serie
Inhaltszusammenfassung für Exhausto VEX300 Serie
- Seite 1 Elektroinstallationsguide VEX350-360 mitt EXact-Aut. 3004096-2011-08-29 El-Installationsanleitung für VEX350H/VEX360H mit EXact-Automatik El-Installation..........Abschnitt 1 + 2 Originalbetriebsanleitung EXHAUSTO A/S Tel. +45 65 66 12 34 Odensevej 76 Fax +45 65 66 11 10 DK-5550 Langeskov exhausto@exhausto.dk www.exhausto.dk...
-
Seite 2: Inhaltsverzeichnis
3004096-2011-08-29 1. Anschlussdiagramm für Spannungsversorgung und Anschlusskasten 1.1. Anschlussdiagramm ....................5 1.1.1. Anschlussdiagramm für Spannungsversorgung und Anschlusskasten...6 1.1.2. Endterminierung....................7 1.2. Kabelplan........................8 2. Installation des VEX-Geräts 2.1. Umfang der Installation..................9 2.1.1. Anschlüsse im Anschlusskasten..............9 2.2. Dimensionierung und Elektroinstallation............10 2.2.1. Anforderungen und Empfehlungen zur Installation........10 2.3. - Seite 3 Die Sicherheit von Personen und Ausrüstung sowie einwandfreier Betrieb des VEX- Geräts wird durch Befolgen der Anweisungen dieser Betriebsanleitung erzielt. Die EXHAUSTO A/S lehnt jegliche Haftung für Schäden ab, die auf Verwendung gegen die Weisungen und Anweisungen dieser Betriebsanleitung zurückzuführen sind.
- Seite 4 Handgriff benutzen. Typenschild Das Typenschild des VEX-Geräts ent- hält folgende Angaben: ● VEX-Variante des Geräts (1) ● Produktionsauftragsnummer des Geräts (2) Hinweis Halten Sie bitte die Produktionsnummer bei Anfragen jeder Art über das Pro- dukt bei EXHAUSTO bereit. 4/16...
-
Seite 5: Anschlussdiagramm Für Spannungsversorgung Und Anschlusskasten
HMI-Panels sowie diverser Zubehörbauteile, die an den Anschlusskas- ten angeschlossen werden können. Erläuterung zum Di- agramm auf der Bezeichnung Erläuterung Geliefert von... nächsten Seite Anschlusskasten EXHAUSTO Anschlusskasten für Nachheizregister/Kühl- EXHAUSTO einheit Anschlusskasten für eventuelles Elektroheiz- EXHAUSTO register Vorsicherungen in Gruppentafel Kunde... -
Seite 6: Anschlussdiagramm Für Spannungsversorgung Und Anschlusskasten
Anschlussdiagramm für Spannungsver- 3004096-2011-08-29 sorgung und Anschlusskasten 1.1.1 Anschlussdiagramm für Spannungsversorgung und Anschlusskasten * Keine EXHAUSTO-Lieferung ** 120 Ω Widerstand für Endterminierung *** Lüsterklemme für Weiterführung von 24 VDC 6/16... -
Seite 7: Endterminierung
Anschlussdiagramm für Spannungsver- 3004096-2011-08-29 sorgung und Anschlusskasten 1.1.2 Endterminierung An der ersten und letzten Einheit am Busstrang ist eine Endterminierung erforder- lich. Die untenstehenden Diagramme zeigen zwei Beispiele von Endterminierung. Die Position der Kurzschlussbrücke JP2 auf der Anschlussplatine geht aus dem Abschnitt “Klemmreihe für Anschlussplatine”... -
Seite 8: Kabelplan
Anschlussdiagramm für Spannungsver- 3004096-2011-08-29 sorgung und Anschlusskasten 1.2 Kabelplan Der folgende Kabelplan zeigt das am Anschlusskasten anschließbare Zubehör. 8/16... -
Seite 9: Installation Des Vex-Geräts
Installation des VEX-Geräts 3004096-2011-08-29 2. Installation des VEX-Geräts 2.1 Umfang der Installation Lüftungsgerät Die Elektroinstallation des Lüftungsgeräts umfasst folgende Arbeiten: Anschluss am Lüftungsgerät: ● Anschlusskasten ● Eventuell HCE-Nachheizregister (Elektro) ● Eventuell HCW-Nachheizregister (Wasser) ● Eventuell MXCU-Modul für externes Kühlregister ● Eventuell CCW-Kaltwasserregister 2.1.1 Anschlüsse im Anschlusskasten Mögliche Anschlüs- Die möglichen Anschlüsse an die Klemmreihe im Anschlusskasten gehen aus der... -
Seite 10: Dimensionierung Und Elektroinstallation
Installation des VEX-Geräts 3004096-2011-08-29 2.2 Dimensionierung und Elektroinstallation ● Die Dimensionierung und Installation des Versorgungska- bels muss den geltenden gesetzlichen Vorschriften entspre- chen. ● Die Erdklemme (PE) ist stets anzuschließen. Diagramm Die Versorgungsspannung nach dem Diagramm im Abschnitt “Anschlussdiagramm für Spannungsversorgung und Anschlusskasten” an die Versorgungstrennung an- schließen. -
Seite 11: Elektrische Komponenten
Installation des VEX-Geräts 3004096-2011-08-29 VEX-Typ Spannung Max. Phasenstrom Bemessener max. Nullstrom VEX360 3 x 400 V+N+PE 18 A 23,5 A Kurzschlussstrom Der maximale Kurzschlussstrom (Icu) gemäß EN60947.2 beträgt 10kA. Zubehör Zubehör vom Typ HCW, CCW und XCU lässt sich in der Automatikbox des VEX- Geräts anschließen und benötigt kein separates Versorgungskabel. -
Seite 12: Bauteile Im Anschlusskasten
Installation des VEX-Geräts 3004096-2011-08-29 2.3.1 Bauteile im Anschlusskasten Hauptsteuerung Anschlussplatine Sicherungsautoma- 12/16... - Seite 13 Installation des VEX-Geräts 3004096-2011-08-29 Versorgungstren- nung, innen Die Versorgungs- spannung hier an- schließen! Die rote Abdeckung während der Anschlussarbeiten entfer- nen. 13/16...
-
Seite 14: Klemmreihe Für Anschlussplatine (Anschlusskasten)
Installation des VEX-Geräts 3004096-2011-08-29 2.3.2 Klemmreihe für Anschlussplatine (Anschlusskasten) Das folgende Schema gibt eine Übersicht über die an der Klemmreihe anschließbaren Bauteile (Standard + Zubehör). USB-A USB-A USB-B ETHERNET Komponente Klemmreihe Nr. Anschluss folgender Bauteile ● Absperrklappe Fortluft LS 1 - 3 ●... -
Seite 15: Anschluss Von Geschirmtem Twisted-Pair-Kabel An Modbus
Installation des VEX-Geräts 3004096-2011-08-29 2.3.3 Anschluss von geschirmtem Twisted-Pair-Kabel an Modbus □ Kabeltyp Für den Modbus wird ein geschirmtes Kabel vom Typ 2 x 2 x 0,25 benutzt. Anschließen Leiter und Abschirmung sind korrekt anzuschließen, wie im untenstehenden Sche- ma beschrieben. Beschreibung Siehe Leiter... - Seite 16 Tel.: +31 416 317 830 Fax: +47 6387 0771 Fax: +31 416 342 755 post@exhausto.no sales@inatherm.nl www.exhausto.no www.inatherm.nl EXHAUSTO Ventilation Ltd. BM Vallá hf Unit 1, Pelham Court Stórhöfda 23 Pelham Place IS-110 Reykjavik Broadfield - Crawley Tel.: +354 530 3400...
