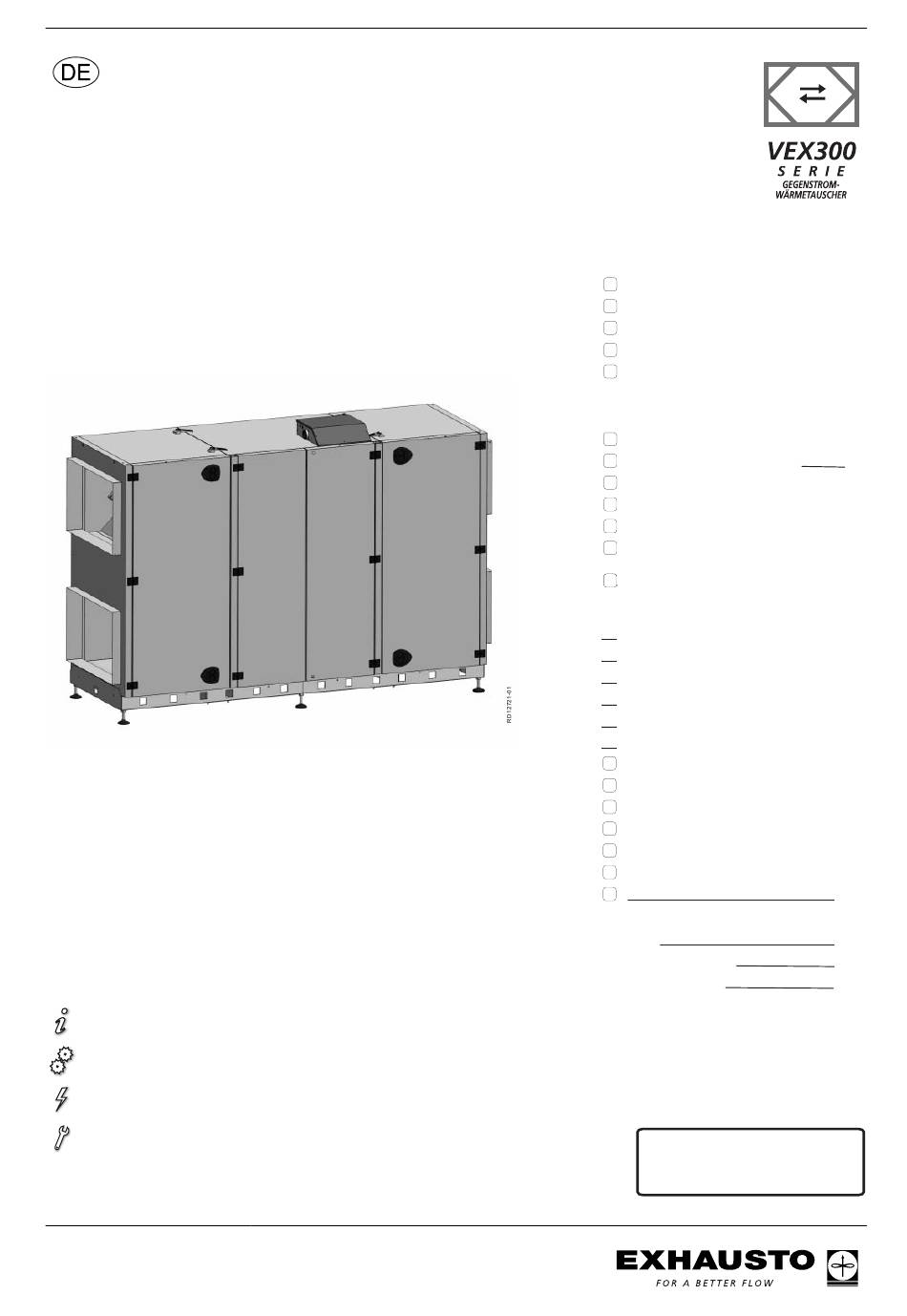

Exhausto VEX300 Serie Originalbetriebsanleitung

Mit gegenstromwärmetauscher und exact-automati
Vorschau ausblenden Andere Handbücher für VEX300 Serie:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
3004070-2012-03-22
VEX350H
mit Gegenstromwärmetau-
scher und EXact-Automatik
Produktinformation.......................................Abschnitt 1 + 6
Mechanische Montage.................................Abschnitt 2 + 3
El-Installation................................................Abschnitt 4
Wartung........................................................Abschnitt 5
EXHAUSTO A/S
Odensevej 76 DK-5550
Langeskov
Tel. +45 65 66 12 34
Fax +45 65 66 11 10
exhausto@exhausto.dk
www.exhausto.dk
VEX350H
Das Gerät umfasst bei Lieferung
(Werksmontiert):
Kompaktfilter FP
OD - Aussenmontage mit Dach
Montagesockel (unmontiert)
Web Server
MLON
Als Einzelteile mitgeliefertes Zubehör:
PWW-Nachheizregister
HCE-Elektro-Nachheizregister
CCW-Kaltwasserregiester
Absperrklappe, LS500 (LSA für Fortluft)
Absperrklappe, LS500 (LSF für Aussenluft)
Absperrklappe, LSR500, mit Rückstell-
feder (LSAR für Fortluft)
Lukkespjæld, LSR500, mit Rückstell-
feder (LSFR für Aussenluft)
Stck. Brandthermostat, BT40
Stck. Brandthermostat, BT50
Stck. Brandthermostat, BT70
Stck. Bedieneinheit, HMI
Stck. Bewegungsmelder MIO-PIR
Stck. Konstantdruckregelung, MPTHDUCT
Feuchtefühler, MIO-RH
CO
-Fühler, MIO-CO2-DUCT
2
CO
-Fühler, MIO-CO2-ROOM
2
Temperatursensor, MIO-TS-DUCT
Temperatursensor, MIO-TS-ROOM
'regelung für externe Kühleinheit, MXCU
Lfd. Nr.:
Produktionsauftrag Nr.:
Verkaufsauftrag Nr.:
Originalbetriebsanleitung
kW
