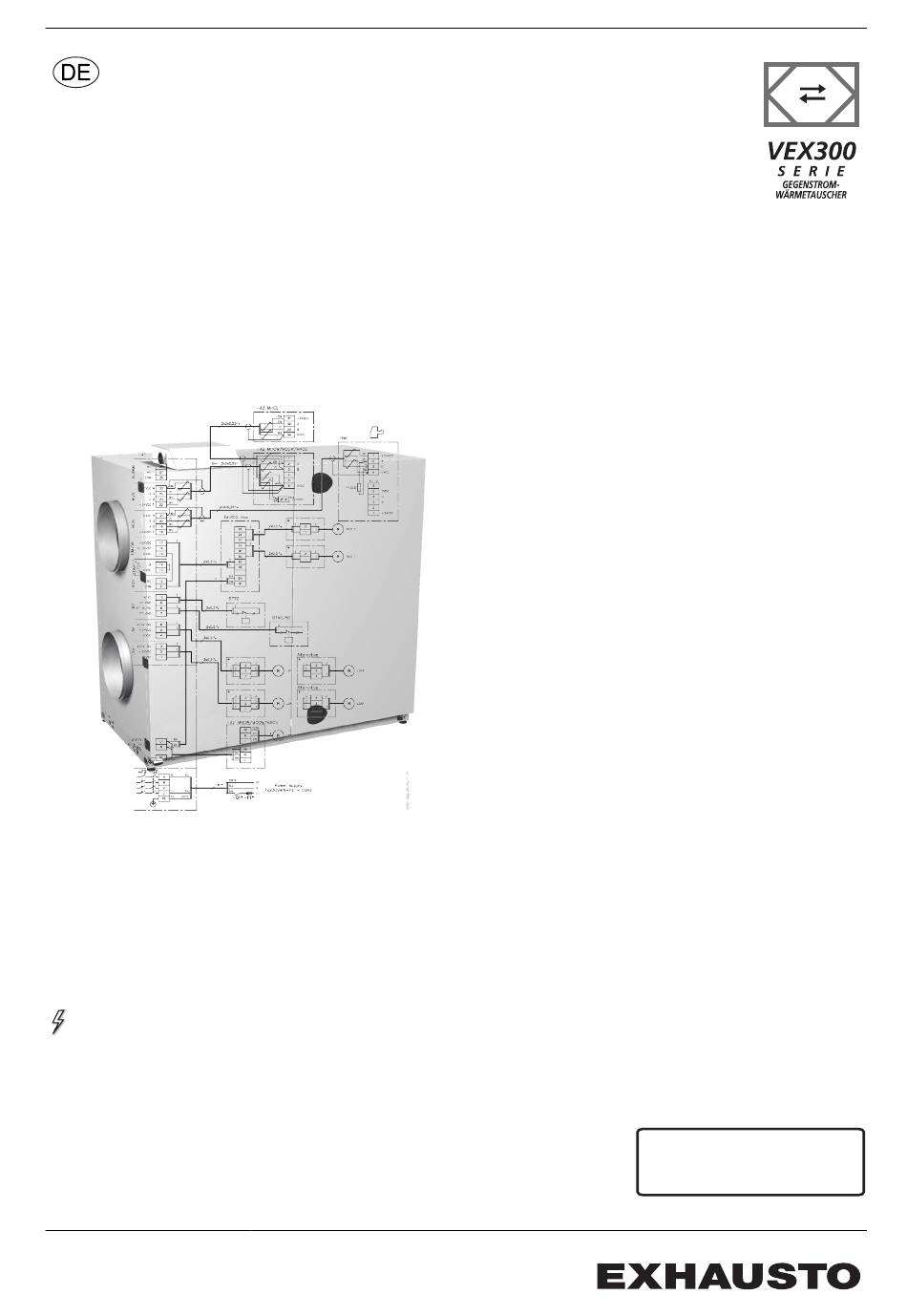

El-Installationsanleitung
für VEX340HX für andere Automatik
El-Installation.................................................Abschnitt 1 + 2
EXHAUSTO A/S
Odensevej 76
DK-5550 Langeskov
Tel. +45 65 66 12 34
Fax +45 65 66 11 10
exhausto@exhausto.dk
www.exhausto.dk
VEX340HX
Originalbetriebsanleitung
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Exhausto VEX300 Serie
Inhaltszusammenfassung für Exhausto VEX300 Serie
- Seite 1 VEX340HX 3004125-2014-09-04 El-Installationsanleitung für VEX340HX für andere Automatik El-Installation..........Abschnitt 1 + 2 Originalbetriebsanleitung EXHAUSTO A/S Tel. +45 65 66 12 34 Odensevej 76 Fax +45 65 66 11 10 DK-5550 Langeskov exhausto@exhausto.dk www.exhausto.dk...
- Seite 2 3004125-2014-09-04 1. Anschlussdiagramm für die Spannungsversorgung 1.1. Anschlussdiagramm für VEX mit Motorregelung (MC)........4 1.1.1. Funktion des Alarmrelais.................6 2. Installation des VEX-Geräts 2.1. Umfang der Installation..................7 2/12...
- Seite 3 Der elektrische Anschluss muss von einem Elektroinstallateur nach den örtlichen Bestimmungen und gesetzlichen Vorschriften ausgeführt werden. Versorgungstren- Die EXHAUSTO A/S weist darauf hin, dass die Richtlinie Maschi- nung nen*) die Montage einer Versorgungstrennung bei der festen In- stallation des Gerätes vorschreibt.
-
Seite 4: Anschlussdiagramm Für Die Spannungsversorgung
Anschlussdiagramm für die Spannungs- 3004125-2014-09-04 versorgung 1. Anschlussdiagramm für die Spannungsversorgung 1.1 Anschlussdiagramm für VEX mit Motorregelung (MC) Diagramm 1 x 230 V Das folgende Diagramm zeigt den Anschluss von Versorgungsspannung an Mo- torregelung und Bypassklappen. Erläuterung zum Di- agramm Bezeichnung Erläuterung Regelsignal für Motorregelung Motor M1 (Fortluft/Abluft) - Seite 5 Anschlussdiagramm für die Spannungs- 3004125-2014-09-04 versorgung El-Daten Die folgende Tabelle zeigt die Verteilung des Gesamtphasenstromes auf MC1 und MC2. Versor- Bemessene gungsspan- Stromaufnahme Phasenstrom Phasenstrom nung Max. Phasenstrom (gesamt) VEX340 1 x 230 V + N 10 A 5,0 A 5,0 A + PE Hinweis...
-
Seite 6: Funktion Des Alarmrelais
Anschlussdiagramm für die Spannungs- 3004125-2014-09-04 versorgung 1.1.1 Funktion des Alarmrelais Beschreibung Abbildung Aus der Abbildung geht hervor, welche beiden Klemmen von der MC zu der Klemmreihe im An- schlusskasten geführt wer- den sollen. Position des Alarmrelais bei Stromausfall o.dgl. Position des Alarmrelais bei Alarm Position des Alarmrelais bei Betrieb... -
Seite 7: Umfang Der Installation
Gegenstromwärmetau- scher (0% Wärmerückge- winnung) herumgeleitet ● Die Motorregelung ist von EXHAUSTO vorprogrammiert und mit Überlas- Hinweis tungsschutz ausgerüstet. ● Die Motorregelung ist gegen Kurzschluss zu schützen Für weitere technische Daten siehe bitte den Abschnitt “Technische Daten” in der Betriebsanleitung des VEX-Geräts. - Seite 8 Installation des VEX-Geräts 3004125-2014-09-04 Anordnung der Elektrobauteile 1. Anschlusskasten 2. Motorregelung 8/12...
- Seite 9 3004125-2014-09-04 9/12...
- Seite 10 3004125-2014-09-04 10/12...
- Seite 11 3004125-2014-09-04 11/12...
