3005996-2019-04-04
El-Installationsanleitung
VEX310T-320T-330T-340T-350T
EXact2-Automatik
El-Installation................................................. Abschnitt 1 + 2
EXHAUSTO A/S
Odensevej 76
DK-5550 Langeskov
ON
Tel. +45 65 66 12 34
Fax +45 65 66 11 10
exhausto@exhausto.dk
www.exhausto.dk
VEX300T_EXact2
Originalbetriebsanleitung
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Exhausto VEX300 Serie
Inhaltszusammenfassung für Exhausto VEX300 Serie
- Seite 1 VEX300T_EXact2 3005996-2019-04-04 El-Installationsanleitung VEX310T-320T-330T-340T-350T EXact2-Automatik El-Installation..........Abschnitt 1 + 2 Originalbetriebsanleitung EXHAUSTO A/S Tel. +45 65 66 12 34 Odensevej 76 Fax +45 65 66 11 10 DK-5550 Langeskov exhausto@exhausto.dk www.exhausto.dk...
-
Seite 2: Inhaltsverzeichnis
3005996-2019-04-04 1. Anschlüsse in der Automatiktafel 1.1. Erläuterung Elektrodiagramme................5 1.1.1. Bezeichnungen und Erläuterungen zum Elektrodiagramm......5 1.2. Elektrodiagramme....................6 1.2.1. Anschlussdiagramm - 1phasig................. 6 1.2.2. Anschlussdiagramm - 3phasig................. 7 1.2.3. Endterminierung....................8 1.3. Kabelplan........................9 1.4. Interne Verkabelung.....................10 1.4.1. Interne Anschlüsse VEX310T - 1phasig ............10 1.4.2. -
Seite 3: Symbole, Begriffe Und Warnhinweise
Die Sicherheit von Personen und Ausrüstung sowie einwandfreier Betrieb des VEX-Geräts wird durch Befolgen der Anweisungen dieser Betriebsanleitung er- zielt. Die EXHAUSTO A/S lehnt jegliche Haftung für Schäden ab, die auf Verwen- dung gegen die Weisungen und Anweisungen dieser Betriebsanleitung zurückzu- führen sind. - Seite 4 Das Typenschild ist links von der Automatikbox angeordnet. Das Typenschild des VEX-Geräts enthält folgende Angaben: ● VEX-Variante des Geräts ● Produktionsauftragsnummer/-jahr des Geräts Hinweis: Halten Sie bitte die Produktionsauftragsnummer bei Anfragen jeder Art über das Produkt bei EXHAUSTO bereit. 4/28...
-
Seite 5: Anschlüsse In Der Automatiktafel

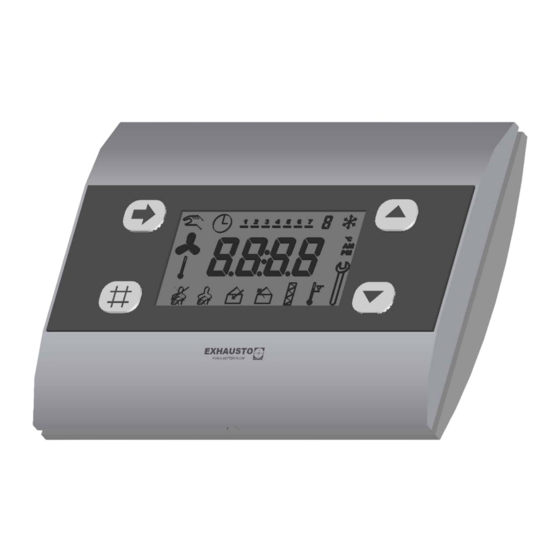

HMI-Panels sowie diverser Zubehörbauteile, die an die Automatiktafel angeschlossen werden können. 1.1.1 Bezeichnungen und Erläuterungen zum Elektrodiagramm Bezeichnung Erläuterung Geliefert von... Automatiktafel EXHAUSTO Anschlusskasten für Nachheizregister/ Kühl- EXHAUSTO einheit Vorsicherungen in der Unterverteilung Kunde Gruppenschalter in der Unterverteilung... -
Seite 6: Elektrodiagramme
Anschlüsse in der Automatiktafel 3005996-2019-04-04 1.2 Elektrodiagramme 1.2.1 Anschlussdiagramm - 1phasig * Keine EXHAUSTO-Lieferung ** 120 Ω Widerstand für Endterminierung *** Lüsterklemme zur Weiterführung von 24 VDC **** Nur bei IHCW ***** Nur bei MCOCW/MXHP Zubehör 6/28... -
Seite 7: Anschlussdiagramm - 3Phasig
Anschlüsse in der Automatiktafel 3005996-2019-04-04 1.2.2 Anschlussdiagramm - 3phasig * Keine EXHAUSTO-Lieferung ** 120 Ω Widerstand für Endterminierung *** -F1 Sicherungsautomat. Nur bei: ● VEX330T HE2 10,41kW ● VEX340T HE2 14,96kW ● VEX350T HE2 22,76kW Zubehör 7/28... -
Seite 8: Endterminierung
Anschlüsse in der Automatiktafel 3005996-2019-04-04 1.2.3 Endterminierung An der ersten und letzten Einheit am Busstrang ist eine Endterminierung erforder- lich.Die untenstehenden Diagramme zeigen zwei Beispiele von Endterminierung. Die Position der Kurzschlussbrücke JP2 auf der EXact2 Hauptplatine geht aus dem Abschnitt “Klemmreihe für EXact2-Hauptplatine” hervor. Falls dann Siehe Diagram Nr. -
Seite 9: Kabelplan
Anschlüsse in der Automatiktafel 3005996-2019-04-04 1.3 Kabelplan Der folgende Kabelplan zeigt das an die Automatiktafel anschließbare Zubehör. 9/28... -
Seite 10: Interne Verkabelung
Anschlüsse in der Automatiktafel 3005996-2019-04-04 1.4 Interne Verkabelung 1.4.1 Interne Anschlüsse VEX310T - 1phasig 10/28... -
Seite 11: Interne Anschlüsse Vex310T - 3Phasig
Anschlüsse in der Automatiktafel 3005996-2019-04-04 1.4.2 Interne Anschlüsse VEX310T - 3phasig 11/28... -
Seite 12: Interne Anschlüsse Vex320T-350T - 1Phasig
Anschlüsse in der Automatiktafel 3005996-2019-04-04 1.4.3 Interne Anschlüsse VEX320T-350T - 1phasig 12/28... -
Seite 13: Interne Anschlüsse Vex320T-340T - 3Phasig Ohne Sicherungsautomat
Anschlüsse in der Automatiktafel 3005996-2019-04-04 1.4.4 Interne Anschlüsse VEX320T-340T - 3phasig ohne Sicherungsautomat 13/28... -
Seite 14: Interne Anschlüsse Vex320T-350T - 3Phasig Mit Sicherungsautomat
Anschlüsse in der Automatiktafel 3005996-2019-04-04 1.4.5 Interne Anschlüsse VEX320T-350T - 3phasig mit Sicherungsautomat 14/28... -
Seite 15: Interne Leitungen Und Schläuche
Anschlüsse in der Automatiktafel 3005996-2019-04-04 1.4.6 Interne Leitungen und Schläuche * Die Endterminierung beim letzten von bis zu drei MPTs auf ON einstellen (DIP- Schalter 8). Es kann variieren, ob ein, zwei oder drei MPTs (-P1, -P2 und -P3) konfi- guriert sind 15/28... -
Seite 16: Installation Des Vex-Geräts
Installation des VEX-Geräts 3005996-2019-04-04 2. Installation des VEX-Geräts 2.1 Umfang der Installation 2.1.1 Anschlüsse in der Automatiktafel Die möglichen Anschlüsse an die Klemmreihe an der EXact2-Platine gehen aus der folgenden Übersicht hervor. Mögliche Anschlüsse Siehe Abschnitt… Versorgungsspannung 2.2 Dimensionierung und Installation HMI-Bedienpanel, über Modbus 1.2 Anschlussdiagramm Modbus-Komponenten, über Modbus... -
Seite 17: Dimensionierung Und Installation
Installation des VEX-Geräts 3005996-2019-04-04 2.2 Dimensionierung und Installation ● Die Dimensionierung und Installation des Versorgungska- bels muss den geltenden gesetzlichen Vorschriften entspre- chen. ● Die Erdklemme (PE) ist stets anzuschließen. Diagramm Die Versorgungsspannung ist gemäß dem Diagramm im Abschnitt 1 an die Ver- sorgungstrennung anzuschließen. - Seite 18 Installation des VEX-Geräts 3005996-2019-04-04 Achtung! Damit das VEX-Gerät gegen Kurzschluss geschützt ist, darf keine Vorsicherung benutzt werden, die größer ist, als in der obigen Übersicht angegeben. Versorgungskabel Bei der Bemessung des Versorgungskabels sind die Verhältnisse am Montageort einschließlich Temperatur- und Verlegungsverhältnisse sowie Spannungsabfall zu berücksichtigen.
- Seite 19 Installation des VEX-Geräts 3005996-2019-04-04 Elektrischer An- schluss/Daten Mit Elektroheizre- gister HE1 (Zuluft) Versorgungsspannung Max. Phasenstrom [A] VEX-Grö- (Nennwert) ße Komposit Aluminium 310T 3x400V+N+PE ~ 50/60Hz 320T 3x400V+N+PE ~ 50/60Hz 330T 3x400V+N+PE ~ 50/60Hz 11,8 10,2 340T 3x400V+N+PE ~ 50/60Hz 14,3 350T 3x400V+N+PE ~ 50/60Hz 24,2...
- Seite 20 Installation des VEX-Geräts 3005996-2019-04-04 Zubehör Zubehör vom Typ MXHP-/MCCW-/MXCU- und MCOCW-Module kann an die Au- tomatiktafel des VEX-Geräts angeschlossen werden. Versorgungs- und Modbus- kabel gehören zum Lieferumfang des Moduls. Die Klemmen (10, ...dürfen nur für obengenanntes Zubehör benutzt und maximal mit 2,0 A belastet werden.
-
Seite 21: Elektrokomponenten
Installation des VEX-Geräts 3005996-2019-04-04 2.3 Elektrokomponenten 2.3.1 Automatiktafel Die folgende Abbildung zeigt die Positionen der Elektrokomponenten in der Automa- tiktafel: -K23 -K12 -K21 or -K24 -K22 Kode El-Komponente Stck. Sicherungsautomat EXact2 AHUC-Platine EMV-Filter Passiver Motorfilter (nur bei VEX310T) -K12 Schütz -K21 MLON-Modul -K22... -
Seite 22: Klemmreihe Auf Der Exact2-Platine
Installation des VEX-Geräts 3005996-2019-04-04 2.3.2 Klemmreihe auf der EXact2-Platine Aus der folgenden Abbildung und Übersicht geht hervor, welche Komponenten (Standard + Zubehör) an die Klemmreihe der Platine angeschlossen werden kön- nen. Bezeichnung Klemmreihe Nr. Anschluss folgender Komponenten 1 - 4 Bus für externe Bauteile 5 - 8 Bus für externe Bauteile... - Seite 23 Installation des VEX-Geräts 3005996-2019-04-04 Bezeichnung Klemmreihe Nr. Anschluss folgender Komponenten 24 V-Versorgung an MLON/MTCP Wartung HMI Wartung HMI Stecker für den Anschluss eines zusätzlichen HMI-Panels, siehe den Abschnitt "Service - Anschluss von zusätzlicher HMI-Bedieneinheit" Kurzschlussbrücke Möglichkeit für Endterminierung, interner BUS Ist ab Werk auf ON ein- gestellt (geschlossene Position).
-
Seite 24: Anschluss Von Geschirmtem Twisted-Pair-Kabel An Modbus
Installation des VEX-Geräts 3005996-2019-04-04 2.3.3 Anschluss von geschirmtem Twisted-Pair-Kabel an Modbus Kabeltyp □ Für den Modbus wird ein geschirmtes Kabel vom Typ 2 x 2 x 0,25 mit paarweise verdrillten Leitern benutzt. Anschließen Leiter und Abschirmung sind korrekt anzuschließen, wie im untenstehenden Schema beschrieben. - Seite 25 3005996-2019-04-04 25/28...
- Seite 26 3005996-2019-04-04 26/28...
- Seite 27 3005996-2019-04-04 27/28...
