16. RC-Servos anschließen

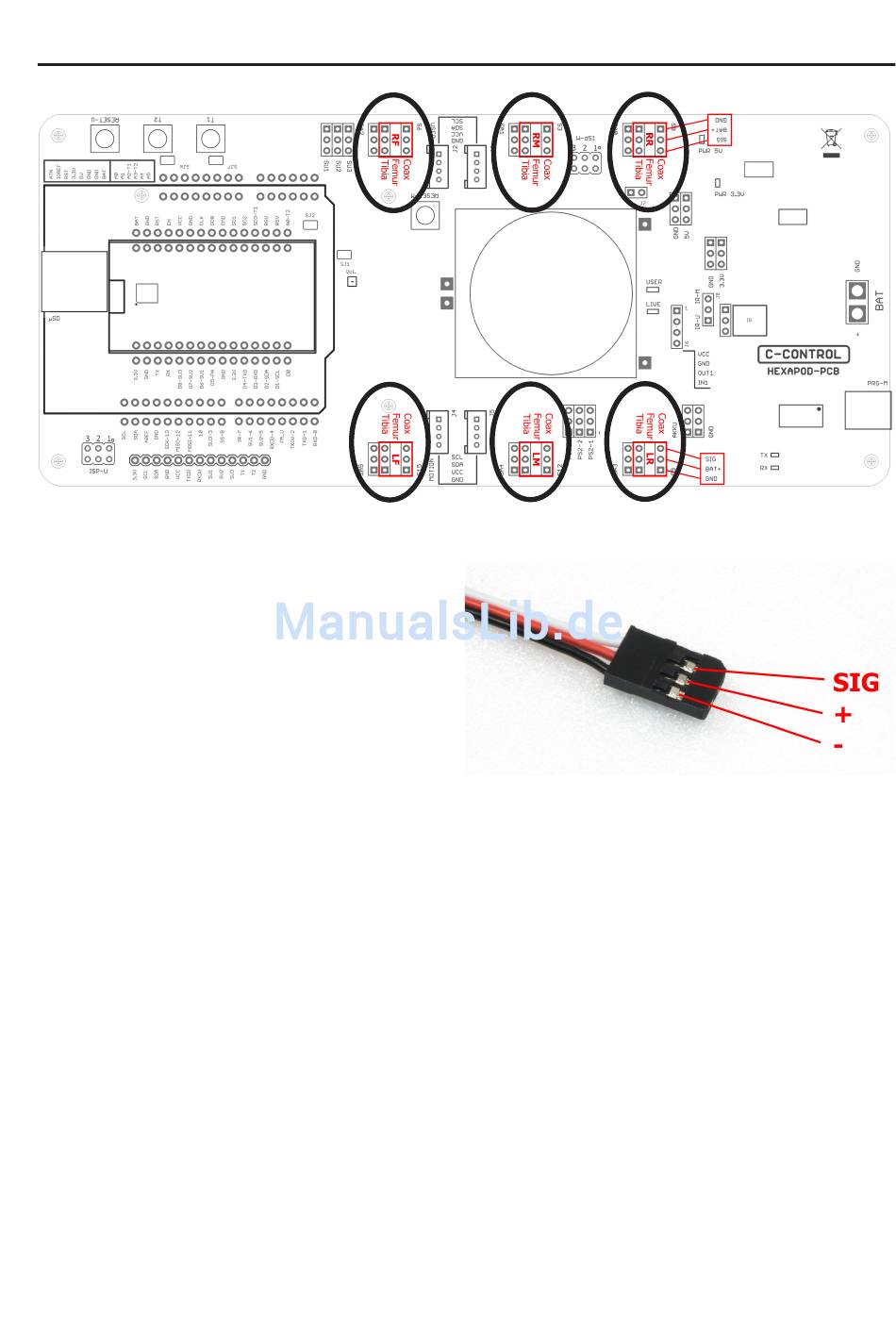

Die Abbildung zeigt den Anschlussstecker des RC-Ser-
vos. Die Farben der Kabel können von denen des von
Ihnenverwendeten RC-Servos abweichen! Kontrollieren
Sie die Steckerbelegung im Datenblatt Ihres RC-Servos
nach.
Sollte kein Datenblatt zu Ihrem Servo verfügbar sein,
so können Sie als Orientierung Folgendes verwenden:
Der Pluspol ist bei RC-Servos immer in der Mitte. Der
Minuspol (GND) ist meist braun oder schwarz; die Sig-
nalleitung orange, gelb oder weiß.
SIG = Eingang Servo-Impuls
+
= Pluspol
-
= Minuspol (GND)
26
Bild 20
