Aufbau und Funktion

3.1

Kurzbeschreibung

Beim TOURNO pick-up handelt es sich um eine Maschine, die als Geräteträger für Cramer-Anbaugeräte dient. Zur besseren
Bodenhaftung und Traktion erfolgt der Antrieb über die Vorderräder oder bei der Allradversion auf beiden Achsen. Die Lenkung
erfolgt in Form einer Knicklenkung über einen Lenkschemel. Die Geschwindigkeit wird über einen hydrostatischen Antrieb stufenlos
reguliert. Es können unterschiedliche Cramer-Anbaugeräte vorne und hinten an den TOURNO pick-up für unterschiedliche
Anwendungen angeschlossen werden.

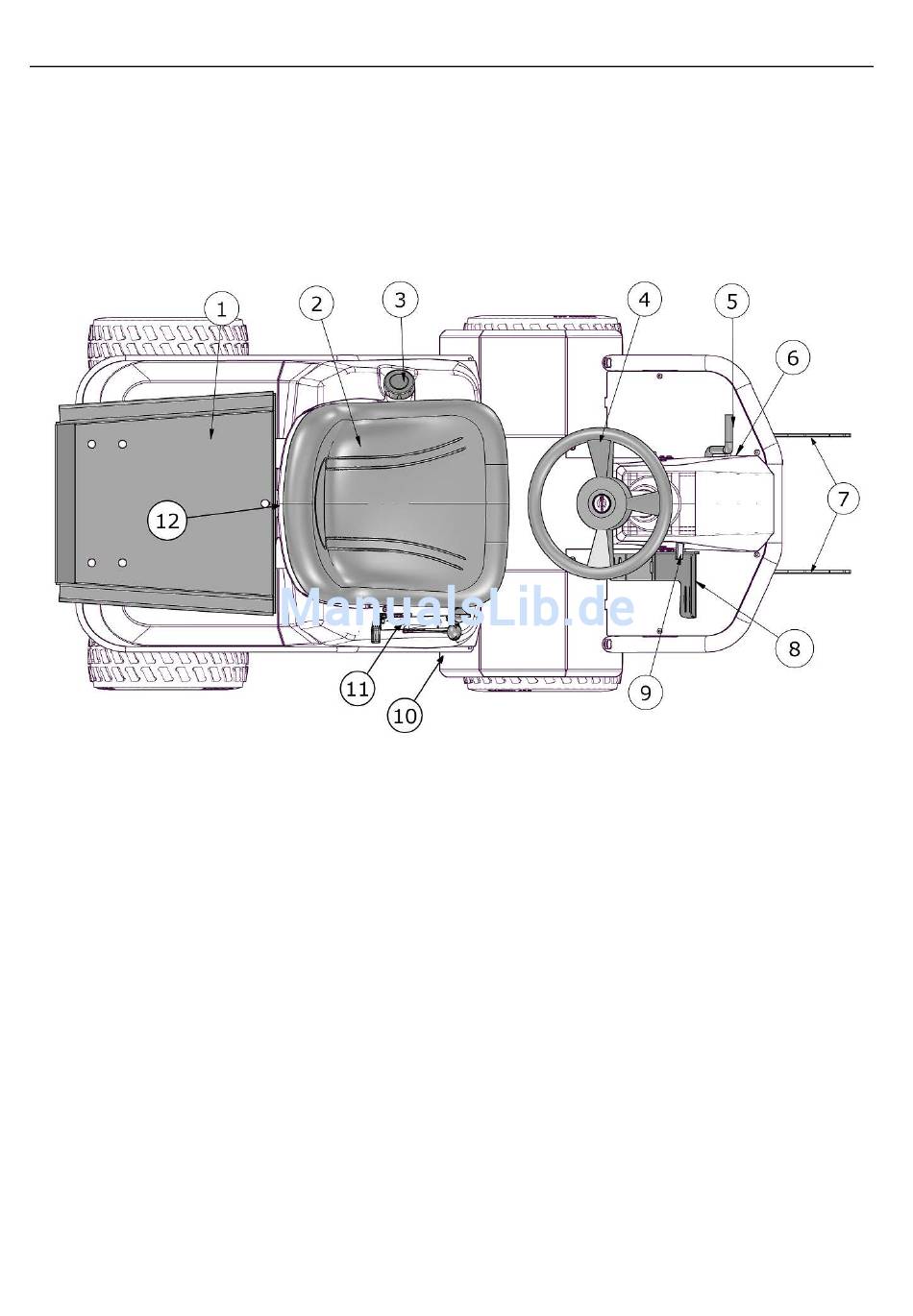

3.2 Übersicht
1 Kippmulde
2 Fahrersitz
3 Tank/Tankverschluss
4 Lenkrad
5 Pedal zum Anheben und Absenken des Frontgerätes
6 Verriegelung vom Pedal
7 Aufnahmeträger für Frontgeräte
8 Fahrpedal
9 Pedal-Entriegelung
10 Motor-Getriebe-Verbindung
11 Bedienpult
12 Drehverschluss der Kippmulde
