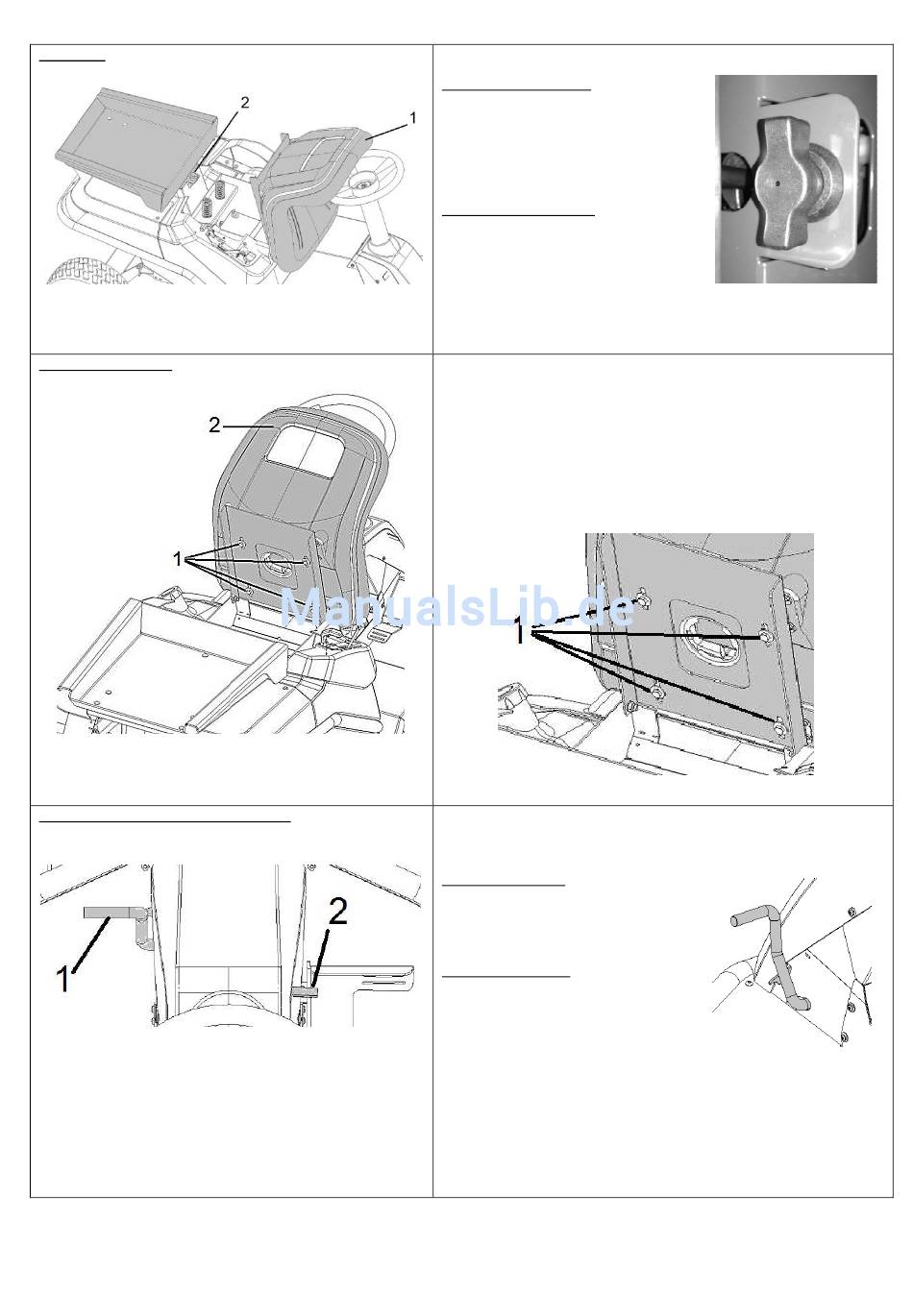

Cramer TOURNO pick-up Betriebsanleitung Seite 8

Kippmulde
1 Fahrersitz
2 Drehverschluss der Kippmulde
Verstellung Fahrersitz
1 Sechskantschraube mit Unterlegscheibe
2 Fahrersitz
Anheben und Absenken des Frontgerätes
1 Pedal zum Anheben und Absenken des Frontgerätes und
Verriegelung des angehobenen Frontgerätes
2 Pedal-Entriegelung.
Tourno pick-up
Originalbetriebsanleitung Deutsch
Anheben der Kippmulde:
1. Den Fahrersitz nach oben klappen
2. Den Drehverschluss drehen, bis sich die
Kippmulde anheben lässt.
3. Nun können Sie die Kippmulde auf der
Fahrersitz- Seite anheben.
Schließen der Kippmulde:
1. Kippmulde komplett absenken
2. Verschluss drehen, bis die Kippmulde
befestigt ist
3. Fahrersitz zurückklappen.
Um die Position des Fahrersitzes nach vorne oder nach hinten verstellen
zu können, müssen vier Schrauben auf der Unterseite des Fahrersitzes
gelöst werden.
1. Den Fahrersitz nach oben klappen
2. Alle vier Schrauben etwas lösen
3. Fahrersitz verstellen und in dieser Position festhalten
4. Alle Schrauben wieder festdrehen
5. Fahrersitz zurückklappen.
Um das Frontgerät anheben oder absenken zu können, sind folgende
Schritte zu beachten:
Frontgerät anheben:
1. Das Pedal mit dem Fuß nach unten
drücken, bis das Pedal hinter der
Verriegelung einrastet.
Frontgerät absenken:
1. Das Pedal etwas mit dem Fuß nach
unten drücken und halten.
2. Den Hebel für die Entriegelung
drücken bis die Sicherung sich löst.
3. Der Fuß kann nun langsam angehoben werden, bis das Anbaugerät
komplett abgesenkt ist.
Hinweis!
Die Maschine nur mit angehobenem Frontgerät transportieren.
- 8 -
