Aufbau und Funktion

3.1

Kurzbeschreibung

Das Frontgerät Mähwerk kann in Verbindung mit dem Geräteträger-Fahrzeug TOURNO pick-up als Mulcher eingesetzt werden.
Das Mähwerk wird an dem TOURNO pick-up montiert und mit dem Bedienpult bedient. Für die Reinigung kann das Mähwerk mit
wenigen Handgriffen hochgeklappt werden.

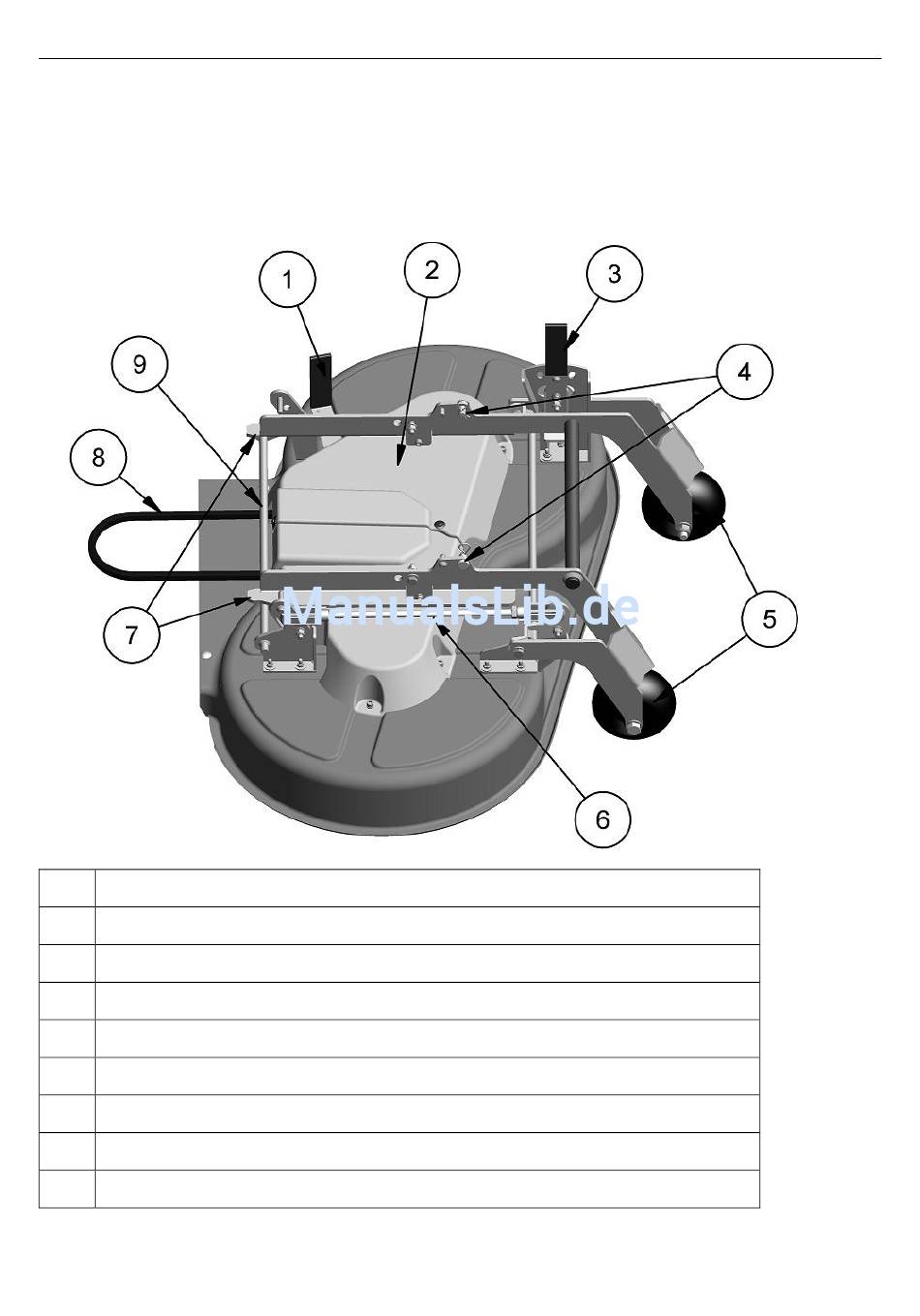

3.2 Übersicht Oberseite
1 Hebel für die Keilriemenspannung
2 Keilriemen-Schutzabdeckung
3 Verstellhebel für die Mähhöheneinstellung
4 Bolzen mit Splint
5 Stützrad
6 Verstellstange
7 Aufnahmepunkt vom Geräteträger TOURNO pick-up (Führungsschiene)
8 Keilriemen
9 Führungsstange
Mähwerk TOURNO pick-up
