Cramer TOURNO pick-up Betriebsanleitung Seite 16

Montage vor der Erstinbetriebnahme (für den Cramer-Vertragshändler)
Montage des Fahrersitzes und des Lenkrades
Anlieferung, Verpackung , Montage
VORSICHT!
Klemmgefahr bei der Montage!
Durch das Anbringen der Bauteile können
Körperteile eingeklemmt werden.

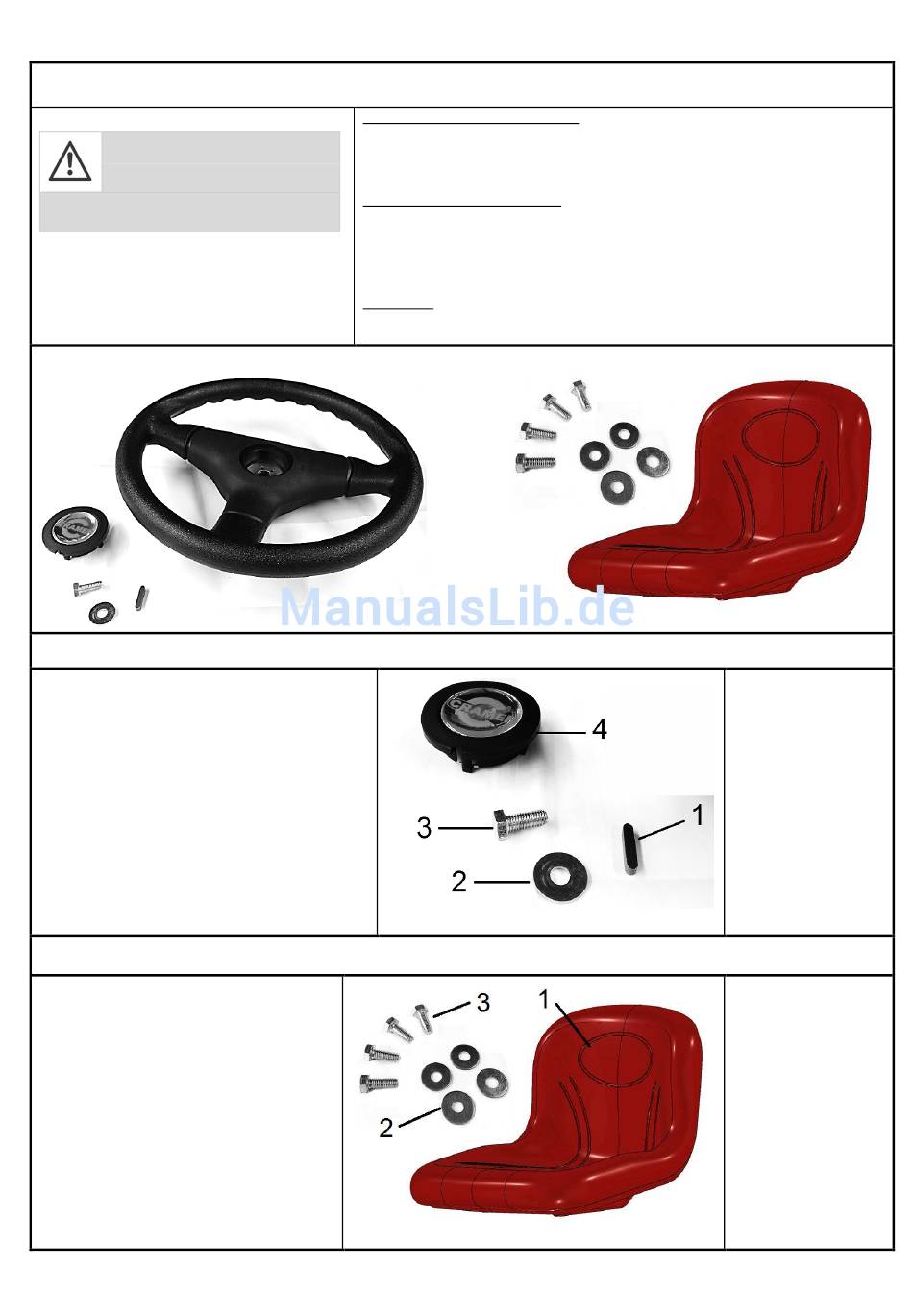

Übersicht
Lenkrad befestigen
1. Die Passfeder in die Nut an der Lenkachse
legen und festhalten. Das Lenkrad auf die
Lenkachse aufsetzen.
2. Die Unterlegscheibe in die Mitte des Lenkrades
auf die Öffnung legen.
3. Mit der Sechskantschraube durch die Öffnung
des Lenkrades befestigen.
4. Abschlusskappe aufsetzen und festdrücken.
Fahrersitz befestigen
1. Den Fahrersitz auf die Sitzkonsole
aufsetzen. Die Öffnungen unter dem
Fahrersitz und der Sitzkonsole müssen
bündig aufliegen. (siehe auch Nr. 3.3,
Verstellung Fahrersitz)
2. Die Unterlegscheiben auf die Sechskant-
schrauben auflegen und in die Öffnungen
unter dem Sitz drehen und festziehen.
Tourno pick-up
Originalbetriebsanleitung Deutsch
Gefahren durch hohes Eigengewicht
• Die Maschine darf nicht von Hand angehoben werden.
• Maschine von der Palette ziehen.
• Maschinenteile einzeln aus der Verpackung nehmen.
Transportinspektion durchführen
• Nach der Anlieferung die Maschine auf Vollständigkeit und Beschädigungen prüfen.
• Die Maschine wird teilmontiert an den Fachhändler geliefert.
• Die Montage und Erstinbetriebnahme muss von einem Fachhändler bzw. einer
Fachkraft für dieses Gebiet durchgeführt werden.
Verpackung
• Verpackungsmaterialien bitte getrennt entsorgen.
1. Passfeder
2. Unterlegscheibe
3. Sechskantschraube
4. Abschlusskappe
1. Fahrersitz
2. Unterlegscheibe
3. Sechskantschraube
- 16 -
