Wichtige grundlegende Informationen Wir freuen uns, dass Sie sich für ein Anbaugerät der Firma Symbolerklärung Cramer GmbH aus Deutschland entschieden haben. GEFAHR ! Vor der ersten Benutzung des Anbaugerätes lesen Sie bitte diese Anleitung und beachten Sie die Hinweise und Dieses Symbol warnt vor einer unmittelbar Sicherheitsvorschriften.
Beschädigungen an den Sicherheitseinrichtungen sofort Das Anbaugerät ist nur für die in der Anleitung beheben. ausgewiesenen Beläge zugelassen. Bedienung der Cramer-Produkte nur von Personen, die in Sicherheitskennzeichnungen der Handhabung unterwiesen sind oder ihre Fähigkeiten zum Bedienen nachgewiesen haben und ausdrücklich mit...

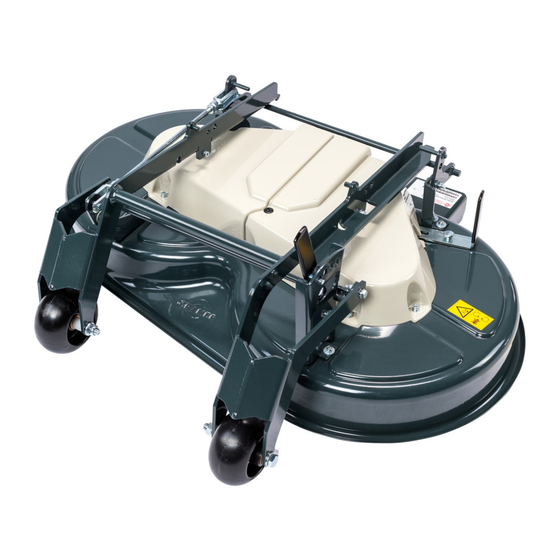

Aufbau und Funktion Kurzbeschreibung Das Frontgerät Mähwerk kann in Verbindung mit dem Geräteträger-Fahrzeug TOURNO pick-up als Mulcher eingesetzt werden. Das Mähwerk wird an dem TOURNO pick-up montiert und mit dem Bedienpult bedient. Für die Reinigung kann das Mähwerk mit wenigen Handgriffen hochgeklappt werden. Übersicht Oberseite Hebel für die Keilriemenspannung Keilriemen-Schutzabdeckung...
Bedienelemente Hebel für die Keilriemenspannung Mit Hilfe des Hebels kann der Keilriemen von der Keilriemen-Scheibe genommen werden. Den angezogenen Hebel immer mit einem Bolzen durch die Lochbohrungen sichern. Hinweis! Der Bolzen liegt der Maschine bei. (Siehe auch 3.5.1) Verstellhebel für die Einstellung der Mähhöhe Hebel etwas nach außen drücken und bei der gewünschten Mähhöhe wieder einrasten lassen.
Seite 8
Mulchkit entnehmen Wenn das Gras ausgeworfen werden soll, kann das Mulchkit unter dem Mähwerk abgenommen werden. Gehen Sie bitte folgender Maßen vor: Den Geräteträger außer Betrieb setzen und Zündschlüssel abnehmen Das Mähwerk hochklappen (siehe dazu Pkt. 3.5.1) Die drei Sechskantschrauben lösen und die Unterlegscheiben abnehmen Das Mulchkit nun abnehmen Das Mähwerk können Sie nun wieder...
Funktionen Mähwerk hochklappen Um besser an die Unterseite des Mähwerkes zu kommen, kann das gesamte Mähwerk nach oben hochgeklappt werden. Für das Hochklappen des Mähwerkes bitte folgende Arbeitsschritte ausführen: Vorsicht! Den Geräteträger außer Betrieb setzen und den Zündschlüssel abnehmen. Die Feststellbremse betätigen. Die Mähhöhe mit dem Verstellhebel auf der tiefsten Stufe (1) einstellen Bevor Sie das Mähwerk hochklappen können, müssen die Bolzen und der Federstecker auf jeder Seite entfernt werden.
Seite 10
Das Mähwerk langsam zu sich heranziehen, bis es nicht mehr weiter geht. Jetzt erst das Mähwerk hochklappen (Neigung ca. 80°) und halten Den zweiten Bolzen in die Bohrung stecken, sodass das Mähwerk oben gehalten wird. Wichtig! Die Verschraubung muss wie auf dem rechten Bild in dem Winkel aufliegen. Das Mähwerk kann nun losgelassen werden Hinweis! Beim Schwenken bitte auf ausreichend Abstand zum Untergrund achten.
Seite 11
Mähwerk herunterklappen Zum Herunterklappen des Mähwerkes folgende Punkte einhalten: 1. Das Mähwerk an der Rundstange festhalten und den zweiten Bolzen aus der Bohrung nehmen (Bild unter 3.5 Funktionen, Nr. 1.12). 2. Nun können Sie das Mähwerk wieder nach unten klappen und zum Geräteträger zurückschieben. 3.
2. Geräteträger einschalten Das Mähwerk absenken Maschine über die zu mähende/ mulchende Fläche fahren Das Mähwerk für das außer Betrieb nehmen, anheben. 3. Geräteträger ausschalten. Zur Handhabung des Cramer-Geräteträgers bitte die jeweilige Betriebsanleitung beachten. Mähwerk TOURNO pick-up Originalbetriebsanleitung Deutsch...
Wartung Sicherheit 6.1.2 Sicherheitsvorrichtungen prüfen Sicherheitsvorrichtungen sind: GEFAHR! Abdeckungen der Keilriemen. Verletzungsgefahr durch unsachgemäß ausgeführte Wartungsarbeiten! Während des Betriebes der Anbaugeräte dürfen die Abdeckungen keine Beschädigungen aufweisen oder Fehlerhafte Arbeiten können zu schweren demontiert werden. Bei Beschädigungen oder Verlust diese Körperverletzungen und Sachschäden führen.
Bei Störungen, Problemen oder anderen Hinweisen wenden Sie sich bitte an Ihren Verkaufsberater. Bei Fragen bitte 1 Not-Halt einleiten (Arbeitsplatz verlassen) immer die Serien-Nr. der Cramer-Produkte angeben. (Siehe 2 Geräteträger ausschalten Typenschild auf dem Cramer-Produkt oder auf dem 3 Störungsursache ermitteln Deckblatt der Anleitung).
Verstellhebel für die Mähhöheneinstellung montieren Mähwerk an dem Geräteträger TOURNO pick-up montieren Mähwerk von dem Geräteträger TOURNO pick-up demontieren Sicherheit Anlieferung, Verpackung , Montage Gefahren durch hohes Eigengewicht • Maschinenteile einzeln aus der Verpackung nehmen. VORSICHT! Transportinspektion durchführen • Nach der Anlieferung die Maschine auf Vollständigkeit und Beschädigungen Klemmgefahr bei der Montage! prüfen.
Seite 17
Mähwerk an dem Geräteträger TOURNO pick-up montieren Schritt 1 Das Mähwerk vor dem Geräteträger ablegen. 1 Aufnahmeträger Schritt 2 Den Hebel für die Keilriemenspannung ziehen und 2 Führungsschiene mit einem Bolzen festsetzen (Siehe 3.5.1). Schritt 3 Das Mähwerk hinten anheben und die Führungsschiene auf dem Aufnahmeträger auflegen.
Seite 18
Schritt 7 Jetzt das Mähwerk mit dem Pedal und der Pedal-Entriegelung absenken. Schritt 8 Danach erst den Keilriemen auf die Keilriemen-Scheibe auflegen. Wichtig! Der Keilriemen muss in der Führung der beiden seitlichen Keilriemen-Scheiben liegen. Schritt 9 Den Hebel für die Keilriemen- spannung etwas anziehen, den Bolzen entnehmen und den Hebel langsam zurückführen...
Seite 19
Mähwerk von dem Geräteträger TOURNO pick-up demontieren Schritt 1 Das Mähwerk mit dem Pedal und der Pedal-Entriegelung absenken. Schritt 2 Den Hebel für die Keilriemenspannung ziehen und mit dem Bolzen (Siehe 3.5.1) festsetzen. Schritt 3 Den Keilriemen von der Keilriemen-Scheibe nehmen. Den Keilriemen nicht ganz abnehmen.
