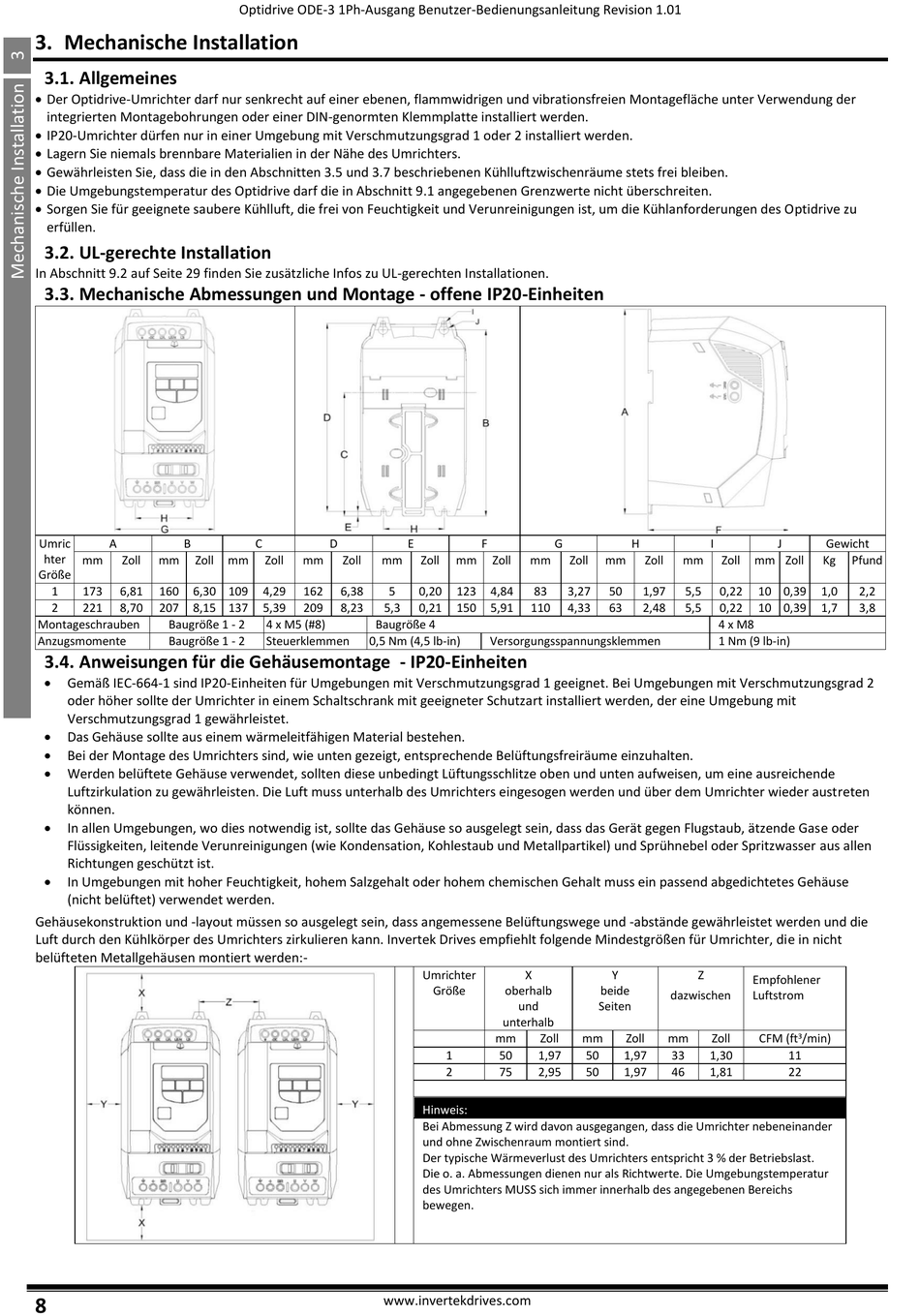

3. Mechanische Installation

3.1. Allgemeines

 Der Optidrive-Umrichter darf nur senkrecht auf einer ebenen, flammwidrigen und vibrationsfreien Montagefläche unter Verwendung der
integrierten Montagebohrungen oder einer DIN-genormten Klemmplatte installiert werden.
 IP20-Umrichter dürfen nur in einer Umgebung mit Verschmutzungsgrad 1 oder 2 installiert werden.
 Lagern Sie niemals brennbare Materialien in der Nähe des Umrichters.
 Gewährleisten Sie, dass die in den Abschnitten 3.5 und 3.7 beschriebenen Kühlluftzwischenräume stets frei bleiben.
 Die Umgebungstemperatur des Optidrive darf die in Abschnitt 9.1 angegebenen Grenzwerte nicht überschreiten.
 Sorgen Sie für geeignete saubere Kühlluft, die frei von Feuchtigkeit und Verunreinigungen ist, um die Kühlanforderungen des Optidrive zu
erfüllen.

3.2. UL-gerechte Installation

In Abschnitt 9.2 auf Seite 29 finden Sie zusätzliche Infos zu UL-gerechten Installationen.

3.3. Mechanische Abmessungen und Montage - offene IP20-Einheiten

Umric A B
hter
mm Zoll mm Zoll
Größe
1 173 6,81 160 6,30 109
2 221 8,70 207 8,15 137
Montageschrauben Baugröße 1 - 2
Anzugsmomente Baugröße 1 - 2
3.4. Anweisungen für die Gehäusemontage - IP20-Einheiten

Gemäß IEC-664-1 sind IP20-Einheiten für Umgebungen mit Verschmutzungsgrad 1 geeignet. Bei Umgebungen mit Verschmutzungsgrad 2
oder höher sollte der Umrichter in einem Schaltschrank mit geeigneter Schutzart installiert werden, der eine Umgebung mit
Verschmutzungsgrad 1 gewährleistet.

Das Gehäuse sollte aus einem wärmeleitfähigen Material bestehen.

Bei der Montage des Umrichters sind, wie unten gezeigt, entsprechende Belüftungsfreiräume einzuhalten.

Werden belüftete Gehäuse verwendet, sollten diese unbedingt Lüftungsschlitze oben und unten aufweisen, um eine ausreichende
Luftzirkulation zu gewährleisten. Die Luft muss unterhalb des Umrichters eingesogen werden und über dem Umrichter wieder austreten
können.

In allen Umgebungen, wo dies notwendig ist, sollte das Gehäuse so ausgelegt sein, dass das Gerät gegen Flugstaub, ätzende Gase oder
Flüssigkeiten, leitende Verunreinigungen (wie Kondensation, Kohlestaub und Metallpartikel) und Sprühnebel oder Spritzwasser aus allen
Richtungen geschützt ist.

In Umgebungen mit hoher Feuchtigkeit, hohem Salzgehalt oder hohem chemischen Gehalt muss ein passend abgedichtetes Gehäuse
(nicht belüftet) verwendet werden.
Gehäusekonstruktion und -layout müssen so ausgelegt sein, dass angemessene Belüftungswege und -abstände gewährleistet werden und die
Luft durch den Kühlkörper des Umrichters zirkulieren kann. Invertek Drives empfiehlt folgende Mindestgrößen für Umrichter, die in nicht
belüfteten Metallgehäusen montiert werden:-
8
Optidrive ODE-3 1Ph-Ausgang Benutzer-Bedienungsanleitung Revision 1.01
C D
mm Zoll mm Zoll mm
4,29 162 6,38 5
5,39 209 8,23 5,3
4 x M5 (#8) Baugröße 4
Steuerklemmen 0,5 Nm (4,5 lb-in)
www.invertekdrives.com
E F G
Zoll mm Zoll mm Zoll
0,20 123 4,84 83 3,27
0,21 150 5,91 110 4,33
Versorgungsspannungsklemmen
Umrichter X
Größe oberhalb
und
unterhalb
mm Zoll
1 50 1,97
2 75 2,95
Hinweis:
Bei Abmessung Z wird davon ausgegangen, dass die Umrichter nebeneinander
und ohne Zwischenraum montiert sind.
Der typische Wärmeverlust des Umrichters entspricht 3 % der Betriebslast.
Die o. a. Abmessungen dienen nur als Richtwerte. Die Umgebungstemperatur
des Umrichters MUSS sich immer innerhalb des angegebenen Bereichs
bewegen.
H I
mm Zoll mm Zoll mm Zoll
50 1,97 5,5 0,22
63 2,48 5,5 0,22
4 x M8
1 Nm (9 lb-in)
Y Z
Empfohlener
beide
dazwischen Luftstrom
Seiten
mm Zoll mm Zoll
50 1,97 33 1,30
50 1,97 46 1,81
J Gewicht
Kg Pfund
10 0,39 1,0 2,2
10 0,39 1,7 3,8
CFM (ft 3 /min)
11
22
