1.3.

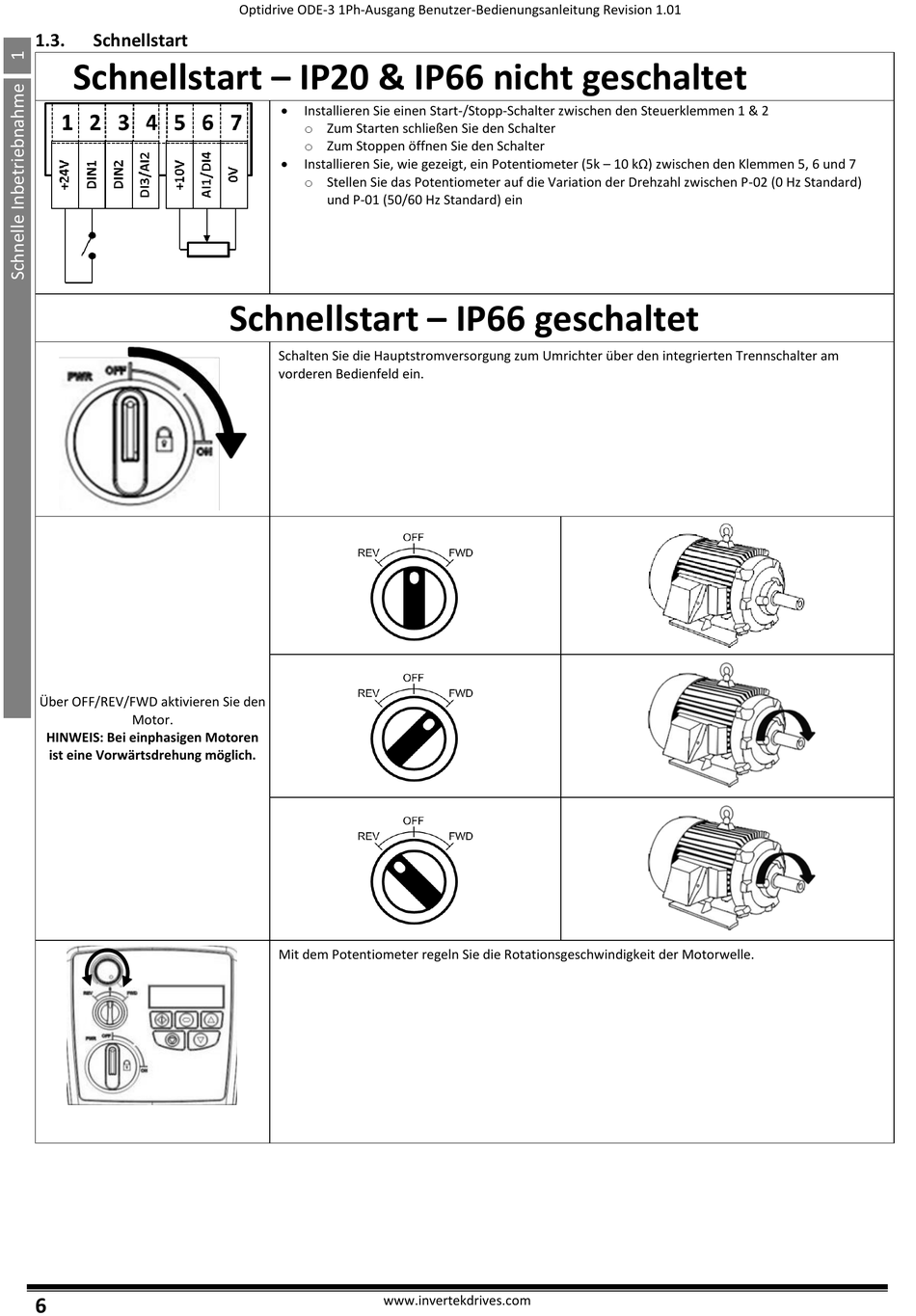

Schnellstart

Schnellstart – IP20 & IP66 nicht geschaltet
Über OFF/REV/FWD aktivieren Sie den
Motor.
HINWEIS: Bei einphasigen Motoren
ist eine Vorwärtsdrehung möglich.
6
Optidrive ODE-3 1Ph-Ausgang Benutzer-Bedienungsanleitung Revision 1.01

Installieren Sie einen Start-/Stopp-Schalter zwischen den Steuerklemmen 1 & 2
o Zum Starten schließen Sie den Schalter
o Zum Stoppen öffnen Sie den Schalter

Installieren Sie, wie gezeigt, ein Potentiometer (5k – 10 kΩ) zwischen den Klemmen 5, 6 und 7
o Stellen Sie das Potentiometer auf die Variation der Drehzahl zwischen P-02 (0 Hz Standard)
und P-01 (50/60 Hz Standard) ein
Schnellstart – IP66 geschaltet
Schalten Sie die Hauptstromversorgung zum Umrichter über den integrierten Trennschalter am
vorderen Bedienfeld ein.
Mit dem Potentiometer regeln Sie die Rotationsgeschwindigkeit der Motorwelle.
