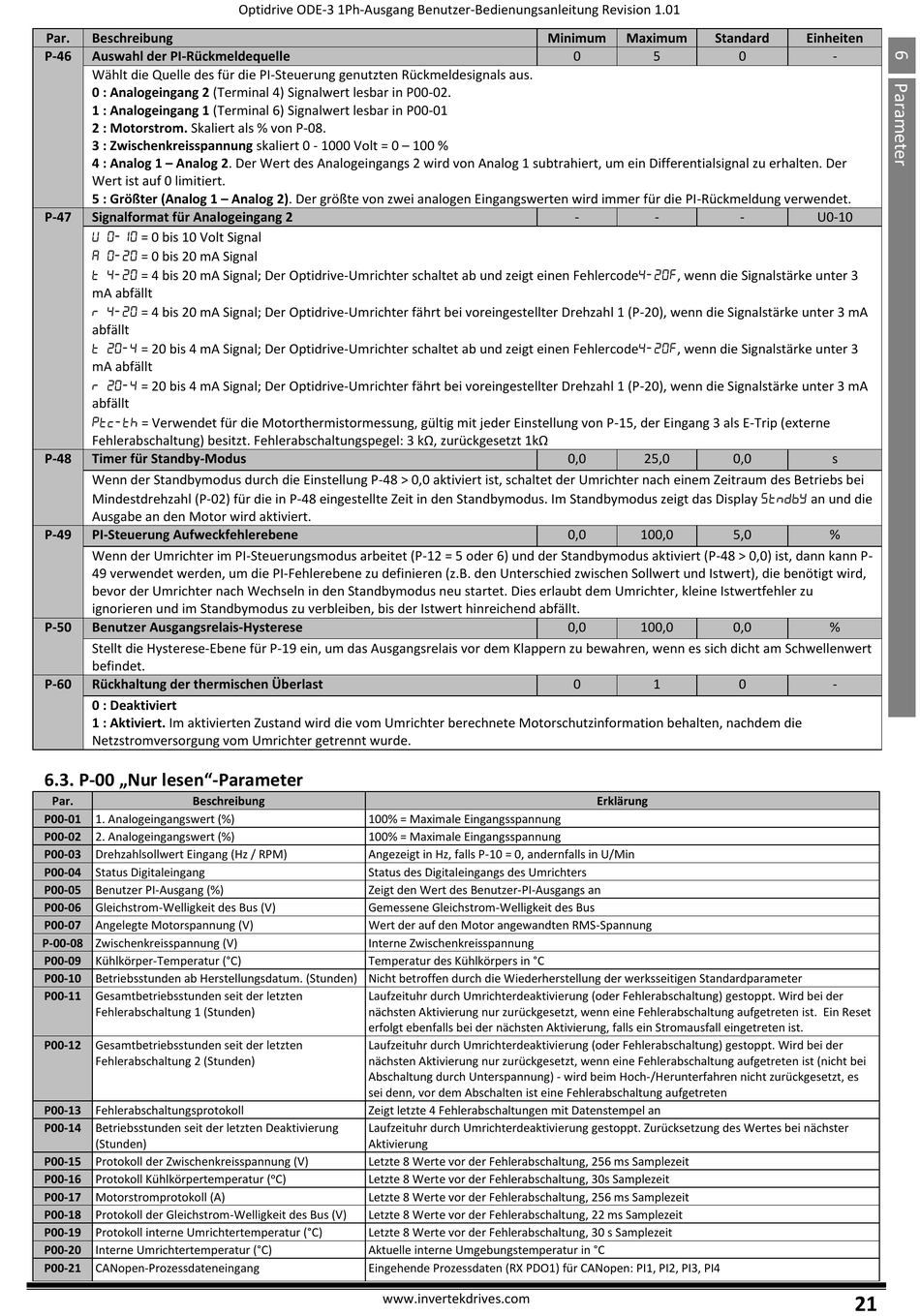

P-00 „Nur Lesen"-Parameter - Invertek Drives Optidrive IP20 Installations- Und Bedienungsanleitung

Par. Beschreibung
P-46 Auswahl der PI-Rückmeldequelle
Wählt die Quelle des für die PI-Steuerung genutzten Rückmeldesignals aus.
0 : Analogeingang 2 (Terminal 4) Signalwert lesbar in P00-02.
1 : Analogeingang 1 (Terminal 6) Signalwert lesbar in P00-01
2 : Motorstrom. Skaliert als % von P-08.
3 : Zwischenkreisspannung skaliert 0 - 1000 Volt = 0 – 100 %
4 : Analog 1 – Analog 2. Der Wert des Analogeingangs 2 wird von Analog 1 subtrahiert, um ein Differentialsignal zu erhalten. Der
Wert ist auf 0 limitiert.
5 : Größter (Analog 1 – Analog 2). Der größte von zwei analogen Eingangswerten wird immer für die PI-Rückmeldung verwendet.
P-47 Signalformat für Analogeingang 2
 = 0 bis 10 Volt Signal
 = 0 bis 20 mA Signal
 = 4 bis 20 mA Signal; Der Optidrive-Umrichter schaltet ab und zeigt einen Fehlercode, wenn die Signalstärke unter 3
mA abfällt
 = 4 bis 20 mA Signal; Der Optidrive-Umrichter fährt bei voreingestellter Drehzahl 1 (P-20), wenn die Signalstärke unter 3 mA
abfällt
 = 20 bis 4 mA Signal; Der Optidrive-Umrichter schaltet ab und zeigt einen Fehlercode, wenn die Signalstärke unter 3
mA abfällt
 = 20 bis 4 mA Signal; Der Optidrive-Umrichter fährt bei voreingestellter Drehzahl 1 (P-20), wenn die Signalstärke unter 3 mA
abfällt
 = Verwendet für die Motorthermistormessung, gültig mit jeder Einstellung von P-15, der Eingang 3 als E-Trip (externe
Fehlerabschaltung) besitzt. Fehlerabschaltungspegel: 3 kΩ, zurückgesetzt 1kΩ
P-48 Timer für Standby-Modus
Wenn der Standbymodus durch die Einstellung P-48 > 0,0 aktiviert ist, schaltet der Umrichter nach einem Zeitraum des Betriebs bei
Mindestdrehzahl (P-02) für die in P-48 eingestellte Zeit in den Standbymodus. Im Standbymodus zeigt das Display  an und die
Ausgabe an den Motor wird aktiviert.
P-49 PI-Steuerung Aufweckfehlerebene
Wenn der Umrichter im PI-Steuerungsmodus arbeitet (P-12 = 5 oder 6) und der Standbymodus aktiviert (P-48 > 0,0) ist, dann kann P-
49 verwendet werden, um die PI-Fehlerebene zu definieren (z.B. den Unterschied zwischen Sollwert und Istwert), die benötigt wird,
bevor der Umrichter nach Wechseln in den Standbymodus neu startet. Dies erlaubt dem Umrichter, kleine Istwertfehler zu
ignorieren und im Standbymodus zu verbleiben, bis der Istwert hinreichend abfällt.
P-50 Benutzer Ausgangsrelais-Hysterese
Stellt die Hysterese-Ebene für P-19 ein, um das Ausgangsrelais vor dem Klappern zu bewahren, wenn es sich dicht am Schwellenwert
befindet.
P-60 Rückhaltung der thermischen Überlast
0 : Deaktiviert
1 : Aktiviert. Im aktivierten Zustand wird die vom Umrichter berechnete Motorschutzinformation behalten, nachdem die
Netzstromversorgung vom Umrichter getrennt wurde.
6.3. P-00 „Nur lesen"-Parameter
Par. Beschreibung
P00-01 1. Analogeingangswert (%)
P00-02 2. Analogeingangswert (%)
P00-03 Drehzahlsollwert Eingang (Hz / RPM)
P00-04 Status Digitaleingang
P00-05 Benutzer PI-Ausgang (%)
P00-06 Gleichstrom-Welligkeit des Bus (V)
P00-07 Angelegte Motorspannung (V)
P-00-08 Zwischenkreisspannung (V)
P00-09 Kühlkörper-Temperatur (°C)
P00-10 Betriebsstunden ab Herstellungsdatum. (Stunden) Nicht betroffen durch die Wiederherstellung der werksseitigen Standardparameter
P00-11 Gesamtbetriebsstunden seit der letzten
Fehlerabschaltung 1 (Stunden)
P00-12 Gesamtbetriebsstunden seit der letzten
Fehlerabschaltung 2 (Stunden)
P00-13 Fehlerabschaltungsprotokoll
P00-14 Betriebsstunden seit der letzten Deaktivierung
(Stunden)
P00-15 Protokoll der Zwischenkreisspannung (V)
P00-16 Protokoll Kühlkörpertemperatur (ᵒC)
P00-17 Motorstromprotokoll (A)
P00-18 Protokoll der Gleichstrom-Welligkeit des Bus (V)
P00-19 Protokoll interne Umrichtertemperatur (°C)
P00-20 Interne Umrichtertemperatur (°C)
P00-21 CANopen-Prozessdateneingang
Optidrive ODE-3 1Ph-Ausgang Benutzer-Bedienungsanleitung Revision 1.01
100% = Maximale Eingangsspannung
100% = Maximale Eingangsspannung
Angezeigt in Hz, falls P-10 = 0, andernfalls in U/Min
Status des Digitaleingangs des Umrichters
Zeigt den Wert des Benutzer-PI-Ausgangs an
Gemessene Gleichstrom-Welligkeit des Bus
Wert der auf den Motor angewandten RMS-Spannung
Interne Zwischenkreisspannung
Temperatur des Kühlkörpers in °C
Laufzeituhr durch Umrichterdeaktivierung (oder Fehlerabschaltung) gestoppt. Wird bei der
nächsten Aktivierung nur zurückgesetzt, wenn eine Fehlerabschaltung aufgetreten ist. Ein Reset
erfolgt ebenfalls bei der nächsten Aktivierung, falls ein Stromausfall eingetreten ist.
Laufzeituhr durch Umrichterdeaktivierung (oder Fehlerabschaltung) gestoppt. Wird bei der
nächsten Aktivierung nur zurückgesetzt, wenn eine Fehlerabschaltung aufgetreten ist (nicht bei
Abschaltung durch Unterspannung) - wird beim Hoch-/Herunterfahren nicht zurückgesetzt, es
sei denn, vor dem Abschalten ist eine Fehlerabschaltung aufgetreten
Zeigt letzte 4 Fehlerabschaltungen mit Datenstempel an
Laufzeituhr durch Umrichterdeaktivierung gestoppt. Zurücksetzung des Wertes bei nächster
Aktivierung
Letzte 8 Werte vor der Fehlerabschaltung, 256 ms Samplezeit
Letzte 8 Werte vor der Fehlerabschaltung, 30s Samplezeit
Letzte 8 Werte vor der Fehlerabschaltung, 256 ms Samplezeit
Letzte 8 Werte vor der Fehlerabschaltung, 22 ms Samplezeit
Letzte 8 Werte vor der Fehlerabschaltung, 30 s Samplezeit
Aktuelle interne Umgebungstemperatur in °C
Eingehende Prozessdaten (RX PDO1) für CANopen: PI1, PI2, PI3, PI4
www.invertekdrives.com
Minimum Maximum Standard
0 5
- -
0,0 25,0
0,0 100,0
0,0 100,0
0 1
Erklärung
Einheiten
0 -
- U0-10
0,0 s
5,0 %
0,0 %
0 -
