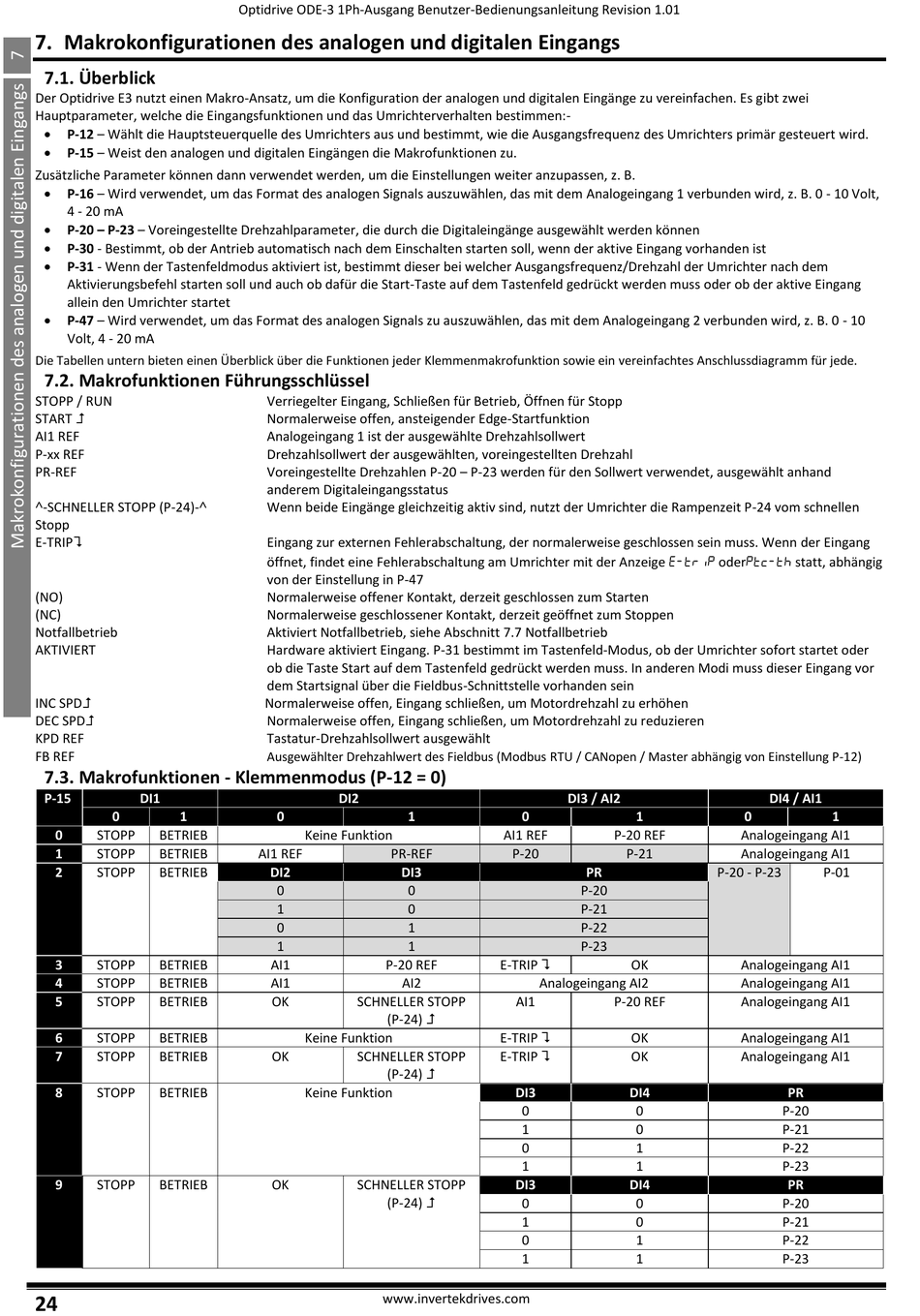

7. Makrokonfigurationen des analogen und digitalen Eingangs

7.1. Überblick
Der Optidrive E3 nutzt einen Makro-Ansatz, um die Konfiguration der analogen und digitalen Eingänge zu vereinfachen. Es gibt zwei
Hauptparameter, welche die Eingangsfunktionen und das Umrichterverhalten bestimmen:-

P-12 – Wählt die Hauptsteuerquelle des Umrichters aus und bestimmt, wie die Ausgangsfrequenz des Umrichters primär gesteuert wird.

P-15 – Weist den analogen und digitalen Eingängen die Makrofunktionen zu.
Zusätzliche Parameter können dann verwendet werden, um die Einstellungen weiter anzupassen, z. B.

P-16 – Wird verwendet, um das Format des analogen Signals auszuwählen, das mit dem Analogeingang 1 verbunden wird, z. B. 0 - 10 Volt,
4 - 20 mA

P-20 – P-23 – Voreingestellte Drehzahlparameter, die durch die Digitaleingänge ausgewählt werden können

P-30 - Bestimmt, ob der Antrieb automatisch nach dem Einschalten starten soll, wenn der aktive Eingang vorhanden ist

P-31 - Wenn der Tastenfeldmodus aktiviert ist, bestimmt dieser bei welcher Ausgangsfrequenz/Drehzahl der Umrichter nach dem
Aktivierungsbefehl starten soll und auch ob dafür die Start-Taste auf dem Tastenfeld gedrückt werden muss oder ob der aktive Eingang
allein den Umrichter startet

P-47 – Wird verwendet, um das Format des analogen Signals zu auszuwählen, das mit dem Analogeingang 2 verbunden wird, z. B. 0 - 10
Volt, 4 - 20 mA
Die Tabellen untern bieten einen Überblick über die Funktionen jeder Klemmenmakrofunktion sowie ein vereinfachtes Anschlussdiagramm für jede.
7.2. Makrofunktionen Führungsschlüssel
STOPP / RUN
START 
AI1 REF
P-xx REF
PR-REF
˄-SCHNELLER STOPP (P-24)-˄
Stopp
E-TRIP
(NO)
(NC)
Notfallbetrieb
AKTIVIERT
INC SPD
DEC SPD
KPD REF
FB REF

7.3. Makrofunktionen - Klemmenmodus (P-12 = 0)

P-15 DI1
0 1
0 STOPP BETRIEB
1 STOPP BETRIEB
2 STOPP BETRIEB
3 STOPP BETRIEB
4 STOPP BETRIEB
5 STOPP BETRIEB
6 STOPP BETRIEB
7 STOPP BETRIEB
8 STOPP BETRIEB
9 STOPP BETRIEB
24
Optidrive ODE-3 1Ph-Ausgang Benutzer-Bedienungsanleitung Revision 1.01
Verriegelter Eingang, Schließen für Betrieb, Öffnen für Stopp
Normalerweise offen, ansteigender Edge-Startfunktion
Analogeingang 1 ist der ausgewählte Drehzahlsollwert
Drehzahlsollwert der ausgewählten, voreingestellten Drehzahl
Voreingestellte Drehzahlen P-20 – P-23 werden für den Sollwert verwendet, ausgewählt anhand
anderem Digitaleingangsstatus
Wenn beide Eingänge gleichzeitig aktiv sind, nutzt der Umrichter die Rampenzeit P-24 vom schnellen
Eingang zur externen Fehlerabschaltung, der normalerweise geschlossen sein muss. Wenn der Eingang
öffnet, findet eine Fehlerabschaltung am Umrichter mit der Anzeige  oder statt, abhängig
von der Einstellung in P-47
Normalerweise offener Kontakt, derzeit geschlossen zum Starten
Normalerweise geschlossener Kontakt, derzeit geöffnet zum Stoppen
Aktiviert Notfallbetrieb, siehe Abschnitt 7.7 Notfallbetrieb
Hardware aktiviert Eingang. P-31 bestimmt im Tastenfeld-Modus, ob der Umrichter sofort startet oder
ob die Taste Start auf dem Tastenfeld gedrückt werden muss. In anderen Modi muss dieser Eingang vor
dem Startsignal über die Fieldbus-Schnittstelle vorhanden sein
Normalerweise offen, Eingang schließen, um Motordrehzahl zu erhöhen
Normalerweise offen, Eingang schließen, um Motordrehzahl zu reduzieren
Tastatur-Drehzahlsollwert ausgewählt
Ausgewählter Drehzahlwert des Fieldbus (Modbus RTU / CANopen / Master abhängig von Einstellung P-12)
DI2
0 1
Keine Funktion
AI1 REF PR-REF
DI2 DI3
0 0
1 0
0 1
1 1
AI1 P-20 REF
AI1 AI2
OK SCHNELLER STOPP
(P-24) 
Keine Funktion
OK SCHNELLER STOPP
(P-24) 
Keine Funktion
OK SCHNELLER STOPP
(P-24) 
www.invertekdrives.com
DI3 / AI2
0 1
AI1 REF P-20 REF
P-20 P-21
PR
P-20
P-21
P-22
P-23
E-TRIP 
OK
Analogeingang AI2
AI1 P-20 REF
E-TRIP 
OK
E-TRIP 
OK
DI3 DI4
0 0
1 0
0 1
1 1
DI3 DI4
0 0
1 0
0 1
1 1
DI4 / AI1
0 1
Analogeingang AI1
Analogeingang AI1
P-20 - P-23 P-01
Analogeingang AI1
Analogeingang AI1
Analogeingang AI1
Analogeingang AI1
Analogeingang AI1
PR
P-20
P-21
P-22
P-23
PR
P-20
P-21
P-22
P-23
