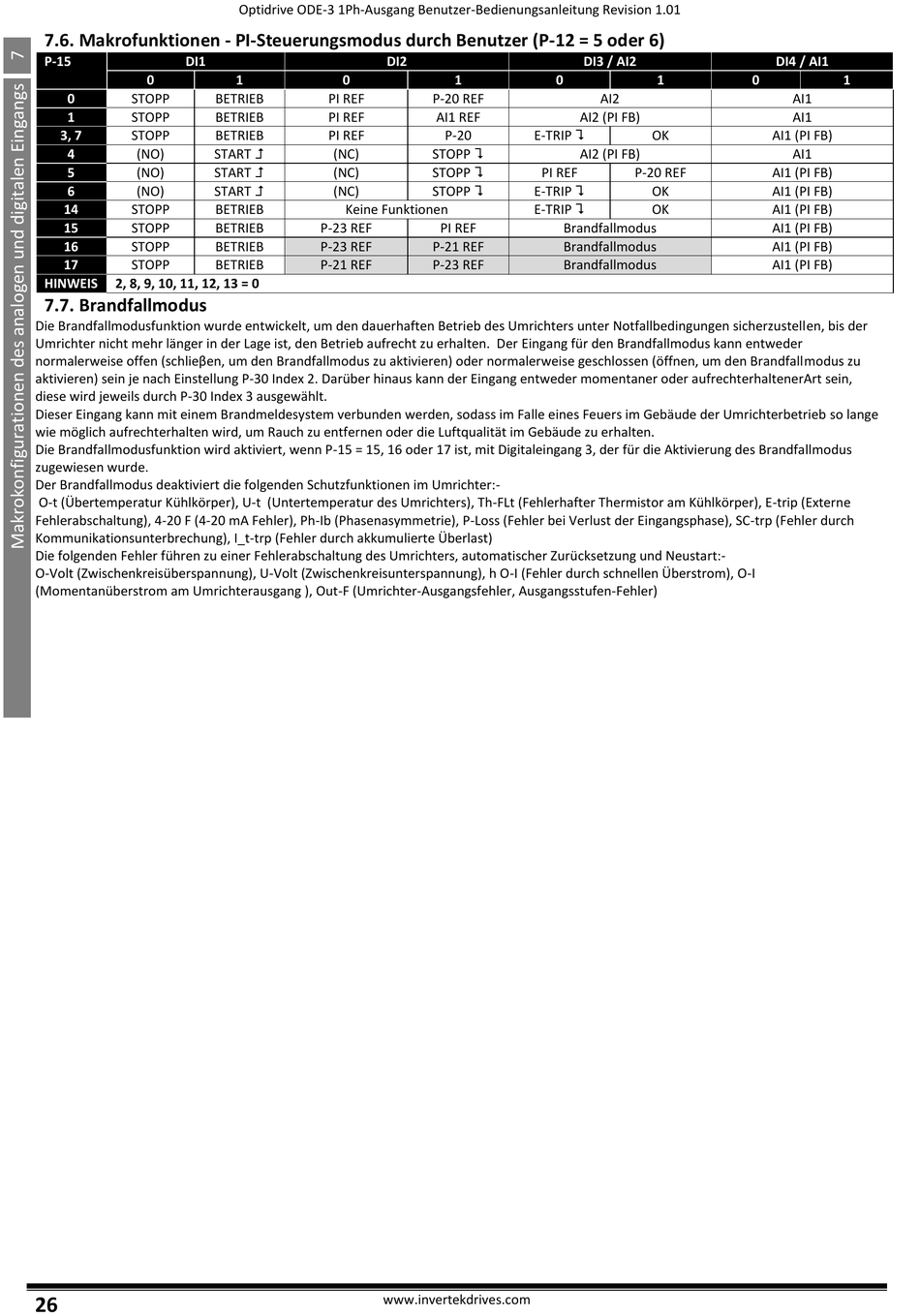

7.6. Makrofunktionen - PI-Steuerungsmodus durch Benutzer (P-12 = 5 oder 6)

P-15 DI1
0
0 STOPP
1 STOPP
3, 7 STOPP
4 (NO)
5 (NO)
6 (NO)
14 STOPP
15 STOPP
16 STOPP
17 STOPP
HINWEIS 2, 8, 9, 10, 11, 12, 13 = 0

7.7. Brandfallmodus

Die Brandfallmodusfunktion wurde entwickelt, um den dauerhaften Betrieb des Umrichters unter Notfallbedingungen sicherzustellen, bis der
Umrichter nicht mehr länger in der Lage ist, den Betrieb aufrecht zu erhalten. Der Eingang für den Brandfallmodus kann entweder
normalerweise offen (schlieβen, um den Brandfallmodus zu aktivieren) oder normalerweise geschlossen (öffnen, um den Brandfallmodus zu
aktivieren) sein je nach Einstellung P-30 Index 2. Darüber hinaus kann der Eingang entweder momentaner oder aufrechterhaltenerArt sein,
diese wird jeweils durch P-30 Index 3 ausgewählt.
Dieser Eingang kann mit einem Brandmeldesystem verbunden werden, sodass im Falle eines Feuers im Gebäude der Umrichterbetrieb so lange
wie möglich aufrechterhalten wird, um Rauch zu entfernen oder die Luftqualität im Gebäude zu erhalten.
Die Brandfallmodusfunktion wird aktiviert, wenn P-15 = 15, 16 oder 17 ist, mit Digitaleingang 3, der für die Aktivierung des Brandfallmodus
zugewiesen wurde.
Der Brandfallmodus deaktiviert die folgenden Schutzfunktionen im Umrichter:-
O-t (Übertemperatur Kühlkörper), U-t (Untertemperatur des Umrichters), Th-FLt (Fehlerhafter Thermistor am Kühlkörper), E-trip (Externe
Fehlerabschaltung), 4-20 F (4-20 mA Fehler), Ph-Ib (Phasenasymmetrie), P-Loss (Fehler bei Verlust der Eingangsphase), SC-trp (Fehler durch
Kommunikationsunterbrechung), I_t-trp (Fehler durch akkumulierte Überlast)
Die folgenden Fehler führen zu einer Fehlerabschaltung des Umrichters, automatischer Zurücksetzung und Neustart:-
O-Volt (Zwischenkreisüberspannung), U-Volt (Zwischenkreisunterspannung), h O-I (Fehler durch schnellen Überstrom), O-I
(Momentanüberstrom am Umrichterausgang ), Out-F (Umrichter-Ausgangsfehler, Ausgangsstufen-Fehler)
26
Optidrive ODE-3 1Ph-Ausgang Benutzer-Bedienungsanleitung Revision 1.01
DI2
1 0
BETRIEB PI REF
BETRIEB PI REF
BETRIEB PI REF
START 
(NC)
START 
(NC)
START 
(NC)
BETRIEB Keine Funktionen
BETRIEB P-23 REF
BETRIEB P-23 REF
BETRIEB P-21 REF
www.invertekdrives.com
DI3 / AI2
1 0
P-20 REF AI2
AI1 REF AI2 (PI FB)
E-TRIP 
P-20
STOPP 
AI2 (PI FB)
STOPP 
PI REF
STOPP  E-TRIP 
E-TRIP 
PI REF Brandfallmodus
P-21 REF Brandfallmodus
P-23 REF Brandfallmodus
DI4 / AI1
1 0
AI1
AI1
OK AI1 (PI FB)
AI1
P-20 REF AI1 (PI FB)
OK AI1 (PI FB)
OK AI1 (PI FB)
AI1 (PI FB)
AI1 (PI FB)
AI1 (PI FB)
1
