Durchschlag- vs. BURN-Modus
Isolationsprüfungen im Durchschlagmodus werden automatisch
unterbrochen, wenn die Spannung aufgrund eines Fehlers schnell
abfällt. Bei IR-Tests im BURN-Modus wird der Durchschlag ignoriert,
die Isolationsprüfung wird fortgesetzt; es handelt sich um zerstörende
Prüfungen. Im BURN-Modus wird für einfachere Auffindung des
Fehlerorts ein Kohlenstoffpfad in der Isolierung erzeugt. Der BURN-
Modus arbeitet nur mit einer Prüfspannung von 500 V oder
Spannungsprüfgerät
Das Instrument ist mit einem
Spannungsprüfgerät (Voltmeter) für die
Messung der AC- und DC-Spannung von 30
V bis 660 V ausgestattet. AC-
Spannungsfrequenzmesswerte (Hz) werden
am Display angezeigt.
Mit dem Spannungsprüfgerät überprüfen Sie
unter anderem die Entladung der Isolation.
Das Spannungsprüfgerät wird an die Plus- und Minuspole
angeschlossen; schließen Sie das Spannungsprüfgerät nicht an die
SCHUTZKLEMME (GUARD) an.
Vor Prüfbeginn erkennt das Spannungsprüfgerät Spannungen zwischen
den Plus- und Minuspolen; der Messwert wird am Display angezeigt.
Wenn der Spannungspegel zu Beginn der Isolationsprüfung 50 V
überschreiten sollte, wird der Spannungsmesswert an der Analog- und
Digtalanzeige ausgegeben. Die angezeigte Spannung entsteht durch
den Strom, der durch den internen Entladungswiderstand des
Instruments fließt, der in Reihe mit der Quellenimpedanz geschaltet ist.
Wenn die Impedanz der Quelle hoch ist, bleibt der Strom unabhängig
vom internen Entladungswiderstand konstant.
Bei starkem elektrischem Rauschen wird eine Sperre aktiviert, wenn die
angelegten Ströme die Grenzwerte des Instruments überschreiten und
die Genauigkeit der Messwerte nicht gewährleistet werden kann. Das
Spannungsprüfgerät gibt die Spannung am internen
Entladungswiderstand aus.
Die Spannung während Blindlast wird zusätzlich zu den Warnsymbolen
angezeigt. Im nichtleitenden Zustand entladen sich die Lasten schnell; der
Spannungsabfall wird angezeigt.
In dem unwahrscheinlichen Fall eines Fehlers während einer Prüfung oder
Entladung werden die Hochspannungswarnsymbole eingeblendet und die
rote LED am Instrument blinkt. Sollten die Warnsymbole nicht angezeigt
werden oder die LED nicht blinken, schalten Sie das Instrument bitte aus,
höher.
bevor Sie die Kabel abnehmen.
Standardeinstellungen zurücksetzen

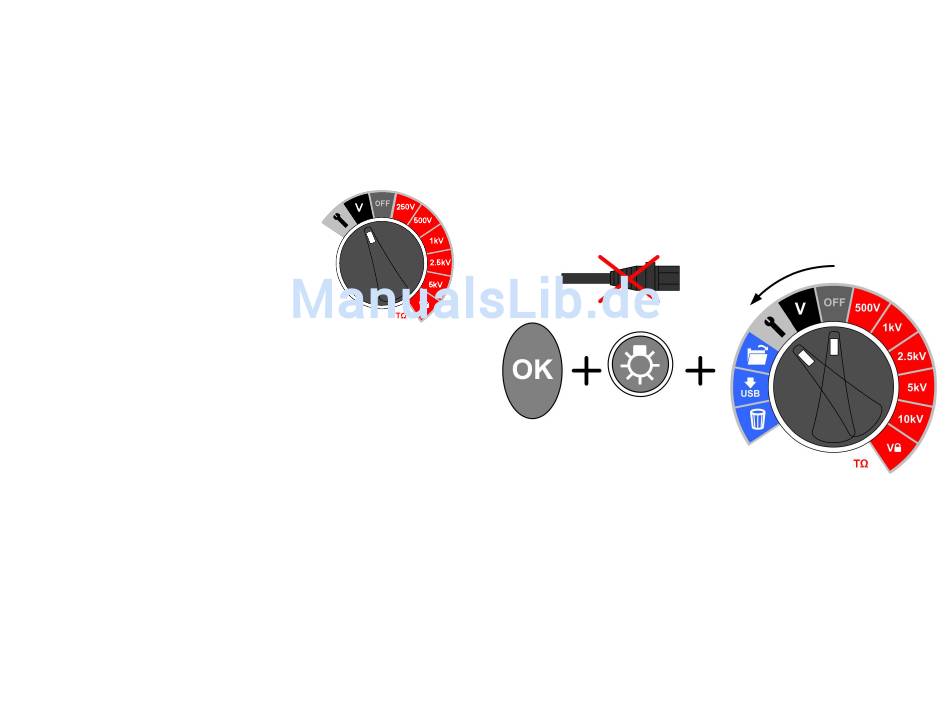

AC-Quelle entfernen, drücken Sie OK, Hintergrundbeleuchtung Tasten,
drehen Haupt-Drehschalter von OFF zu setzen Symbol.
