Tr
Ton
R
Q

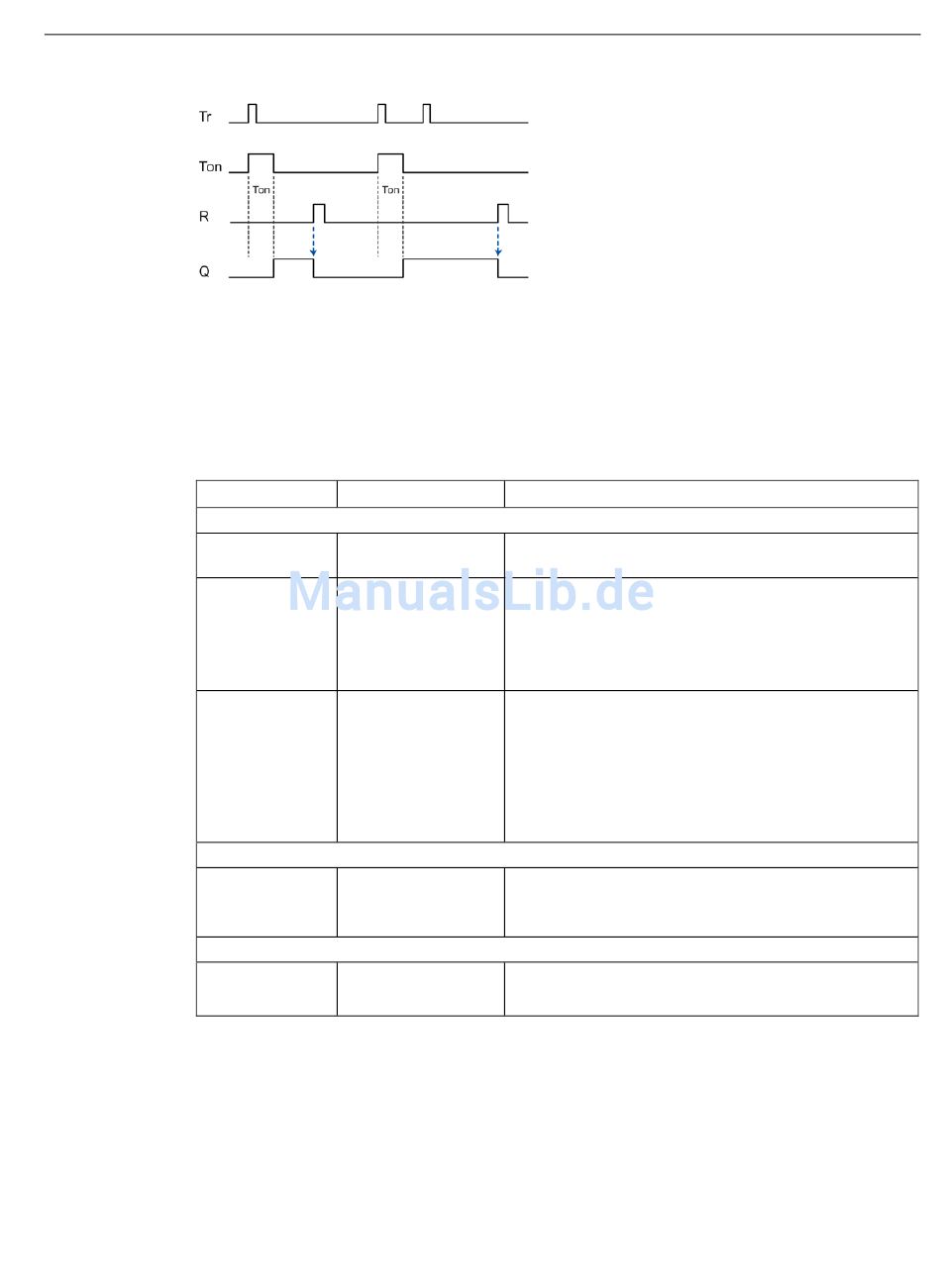

Bild 5-5
Parameter
Parameter
Eingangsparameter
En
Trigger
Rücksetzen
Funktionsparameter
Einschaltverzöge-
rung (ms)
Ausgangsparameter
Ausgang
RTU3030C
Betriebsanleitung, 09/2015, C79000-G8900-C382-01
Trigger
Einschaltverzögerung
Rücksetzen
Ausgang
Schaltdiagramm eines Bausteins "Speichernde Einschaltverzögerung"
Wertebereich
Wahr / Falsch
•
Digitaler Eingang /
•
Ausgang / Merker
STATUS_ERROR
•
Wahr / Falsch
•
Digitaler Eingang /
•
Ausgang / Merker
STATUS_ERROR
•
100 .. 999999999
Digitaler Ausgang
•
/ Merker
5.4 Bausteine für Zeitfunktionen
Beschreibung
Freigabeparameter, siehe Kapitel Häufig verwendete
Parameter (Seite 164).
Beim Flankenwechsel 0 → 1 wird die Zeit der Einschalt-
verzögerung gestartet.
In der Einstellung "Wahr" ist der Trigger immer aktiv.
In der Einstellung "Falsch" wird der Baustein nie bearbei-
tet.
Beim Flankenwechsel 0 → 1 des Eingangs "Rücksetzen"
nach Ablauf der Einschaltverzögerung (Ausgang = 1)
wird der Ausgang auf 0 zurückgesetzt.
In der Einstellung "Wahr" ist der Eingang immer aktiv und
der Ausgang wird sofort auf 0 gesetzt. Die Funktion ist
damit faktisch abgeschaltet.
In der Einstellung "Falsch" ist der Eingang nie aktiv.
Einschalt-Verzögerungszeit in Millisekunden
Nach Ablauf der Zeit von Einschaltverzögerung wird der
Ausgang auf 1 gesetzt.
Variable, in die der vom Baustein berechnete Wert aus-
gegeben wird.
Programmierung
175
