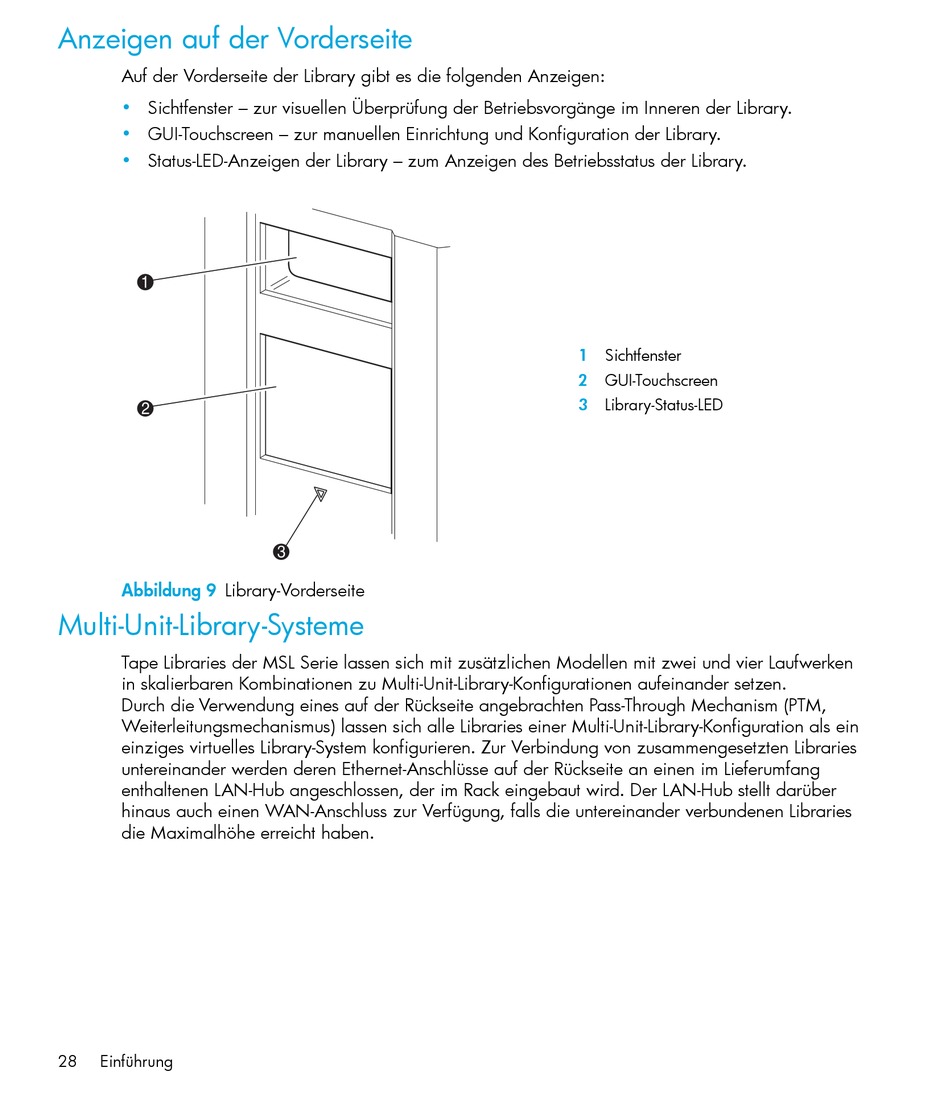

Anzeigen auf der Vorderseite
Auf der Vorderseite der Library gibt es die folgenden Anzeigen:
•
Sichtfenster – zur visuellen Überprüfung der Betriebsvorgänge im Inneren der Library.
•
GUI-Touchscreen – zur manuellen Einrichtung und Konfiguration der Library.
•
Status-LED-Anzeigen der Library – zum Anzeigen des Betriebsstatus der Library.
1
2
Abbildung 9
Multi-Unit-Library-Systeme
Tape Libraries der MSL Serie lassen sich mit zusätzlichen Modellen mit zwei und vier Laufwerken
in skalierbaren Kombinationen zu Multi-Unit-Library-Konfigurationen aufeinander setzen.
Durch die Verwendung eines auf der Rückseite angebrachten Pass-Through Mechanism (PTM,
Weiterleitungsmechanismus) lassen sich alle Libraries einer Multi-Unit-Library-Konfiguration als ein
einziges virtuelles Library-System konfigurieren. Zur Verbindung von zusammengesetzten Libraries
untereinander werden deren Ethernet-Anschlüsse auf der Rückseite an einen im Lieferumfang
enthaltenen LAN-Hub angeschlossen, der im Rack eingebaut wird. Der LAN-Hub stellt darüber
hinaus auch einen WAN-Anschluss zur Verfügung, falls die untereinander verbundenen Libraries
die Maximalhöhe erreicht haben.
28
Einführung
3
Library-Vorderseite
1
Sichtfenster
2
GUI-Touchscreen
3
Library-Status-LED
