BB879-90903 StoreOnce 4700 Backup Ger front.pdf
1
24/06/2013
11:42

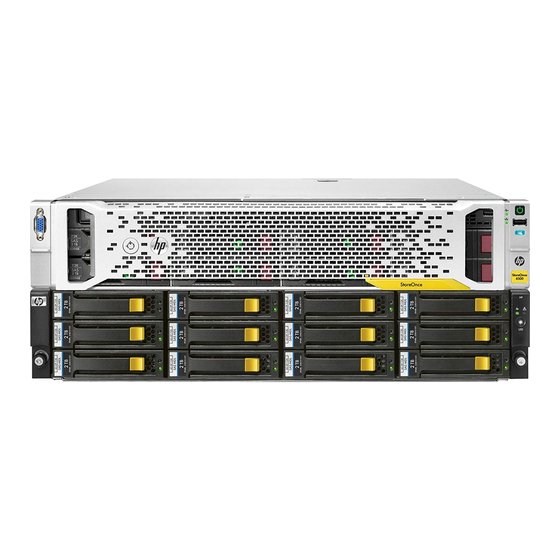

HP StoreOnce 4700 Backup
Kurzanleitung
• Das HP StoreOnce Backup System ist zwischen 12 und 96 Datenträgern skalierbar.
Bis zu 12 Datenträgerschubfächer können mit der Head-Einheit (die ausschließlich
Betriebssystemdatenträger enthält) verbunden werden.
• Der Host ist der Netzwerkserver, den Sie sichern möchten.
• Das HP StoreOnce Backup System sollte eine Gigabit Ethernet-Verbindung
aufweisen. 100 Base-T-Ethernet schränkt die Leistung ein.
• Weitere Informationen zur Installation, Konfiguration und Verwendung des
HP StoreOnce Backup Systems finden Sie im Installations- und
Konfigurationshandbuch und im Benutzerhandbuch auf der HP StoreOnce Backup
CD-ROM.
C
M
Y
CM
MY
CY
CMY
K
© 2013 Hewlett-Packard Development Company, L.P.
Gedruckt in Ungarn
www.hp.com
BB879-90903
1
HP StoreOnce Backup System
Beim HP StoreOnce Backup System handelt es sich um eine datenträgerbasiertes
Speicher-Appliance zum Sichern von Hostnetzwerkservern oder PCs auf Zielgeräten der
Appliance. Diese Geräte sind für Sicherungsanwendungen als NAS-Freigabe-, Virtual
Tape Library- oder StoreOnce Catalyst-Speicher-Ziele konfiguriert.
Informationen zu den mit den HP StoreOnce-Funktionen kompatiblen
Sicherungsanwendungen finden Sie unter to www.hp.com/go/ebs.
TIPP:
Weitere Informationen zur Konfiguration und Verwendung von NAS-
Zielgeräten, FC und virtuellen iSCSI Tape Libraries sowie Catalyst-Speichern finden
Sie im HP StoreOnce Backup System Benutzerhandbuch auf der CD-ROM.
HP StoreOnce Backup System Capacity Kit
Das Capacity Kit ist ein Erweiterungsmodell mit 12 Datenträgern. Ein Erweiterungsschubfach
muss gleichzeitig mit der Head-Einheit installiert werden. Bis zu sieben weitere
Erweiterungsschubfächer können entweder gleichzeitig installiert oder später hinzugefügt
werden. Für das Capacity Upgrade ist stets eine Lizenz erforderlich. Diese ist im
Lieferumfang des Kits enthalten.
Das folgende Kit steht mit zwölf 2 TB Datenträgern zur Verfügung:
• HP StoreOnce 4500/4700 24TB Capacity Kit
2
WICHTIG – Abrufen Ihrer License Entitlement
Certificates (falls erworben)
Die Lizenzierung wird verwendet, um optionale Produktfunktionen zu aktivieren,
beispielsweise zusätzliche Datenträgerkapazität, Replikation, Catalyst oder andere
zukünftige Funktionen. Wenn Sie eine dieser Funktionen erworben haben, sollten Sie die
Lizenz so schnell wie möglich aktivieren.
License Entitlement Certificates für Replikation und Catalyst werden beim Erwerb des
Produkts auf elektronischem Weg bereitgestellt. Für weitere Datenträgerkapazität befindet
sich das entsprechende License Entitlement Certificate im Lieferumfang Ihres Produkts.
Dies ist ein Papierdokument, das alle Informationen enthält, die Sie benötigen, um Ihren
eindeutigen Lizenzschlüssel (LTU-Schlüssel) abzurufen und in das Web Management
Interface einzugeben. Die Entitlement Certificates werden gemeinsam mit Ihrem
HP StoreOnce Backup System in entsprechend beschrifteten Kartenhüllen geliefert. Dies
sind wertvolle Artikel. Stellen Sie daher sicher, dass Sie sie beim Entpacken auffinden,
sicher zur Seite legen und nicht verlieren.
Entitlement Certificates für iLO4 Advance Packs sind ebenfalls im Lieferumfang des
HP StoreOnce Backup Systems enthalten.
Es wird nachdrücklich empfohlen, alle Lizenzen so schnell wie möglich einzulösen. Rufen Sie
die Webware-Website auf – webware.hp.com. Detaillierte Informationen zum Aktivieren der
Lizenzen finden Sie im HP StoreOnce Installations- und Konfigurationshandbuch auf der
StoreOnce CD.
3
Einbau der Rackschienen und -einheit(en)
Die Schienenkits werden bereitgestellt, damit Sie das HP StoreOnce Backup System und
Capacity Kit in passende Racks einbauen können. Weitere Informationen finden Sie in
den im Lieferumfang der Schienenkits enthaltenen Installationsanleitungen.
Bauen Sie das Erweiterungsmodell direkt unter oder über dem HP StoreOnce Backup
System ein.
Wichtige Sicherheitshinweise
Seien Sie besonders vorsichtig, wenn Sie die Einheit in das Rack hineinschieben oder aus
dem Rack herausziehen. Die Einheit könnte Ihnen entgleiten und fallen und so das
HP StoreOnce Backup System beschädigen oder Sie verletzen. HP ist nicht verantwortlich
für Schäden oder Verletzungen, die durch eine unsachgemäße Handhabung des
HP StoreOnce Backup Systems entstehen.
WICHTIG:
Lesen Sie sich die Sicherheitsinformationen der Dokumente zum
Schieneneinbau gründlich durch, und befolgen Sie die Anleitungen zum Anheben
und Einbauen von Geräten. Detaillierte Sicherheitsinformationen finden Sie im
Sicherheitshandbuch und im Installations- und Konfigurationshandbuch auf der
HP StoreOnce Backup CD.
VORSICHT:
Stellen Sie sicher, dass ausreichend viele Personen zur Stelle sind, um
das Produkt bzw. die Produkte während des Einbauvorgangs zu stützen. Das
Verwenden eines entsprechenden Hebegeräts als Einbauhilfe wird empfohlen.
4
Anschließen der Hardware
1. Verwenden Sie zum Anschluss des HP StoreOnce Backup Systems an die
Stromversorgung die mitgelieferten Netzkabel. Detaillierte Sicherheitsinformationen
finden Sie im Sicherheitshandbuch auf der CD-ROM.
2. Verwenden Sie für den Anschluss des 1 GbE Netzwerk-Ports 1 an ein 1 Gigabit
Ethernet-Netzwerk ein beliebiges CAT-5E- oder CAT-6-Netzwerkkabel (ebenfalls im
Lieferumfang des Produkts enthalten).
Auf der Rückseite der Einheit befinden sich vier physische 1 GbE Netzwerk-Ports, Port 1,
Port 2, Port 3 und Port 4. Diese ermöglichen die Verbindung des HP StoreOnce Backup
Systems mit bis zu vier 1 GbE Netzwerken für den Verwaltungs-, Sicherungs- und
Replikationsdatenverkehr. Darüber hinaus gibt es 10 GbE Ports, die für den Sicherungs-
und Replikationsdatenverkehr zur Verfügung stehen.
Netzwerkverbindung (1 GbE mit 1 GbE und 10 GbE mit 10 GbE) wird unterstützt, um die
Bandbreiten- und Failover-Vorteile eines einzigen 1 GbE oder 10 GbE Netzwerks bieten
zu können. Weitere Informationen zu Netzwerkkonfigurationen und unterstützten
Verbindungsmodi finden Sie im HP StoreOnce Backup System Installations- und
Konfigurationshandbuch.
Der 1 GbE Netzwerk-Port 1 (der Port rechts) muss immer angeschlossen sein, auch dann,
wenn Sie die FC-Ports oder 10 GbE Ports zum Sichern und Wiederherstellen von Daten auf
dem HP StoreOnce Backup System verwenden, denn die StoreOnce Management Console
benötigt zum Einrichten und Verwalten von Geräten eine Ethernet-Verbindung.
Rückseite
1 RAID-Controller-Karte 1
10 iLO4 Management Port –
verwenden Sie diesen Port NICHT
2 FC-Karte 1
für Datenverbindungen
3 FC-Karte 2
1 1 Serieller Anschluss
4 RAID-Controller-Karte 2
12 1 GbE Netzwerk-Port 1 (muss
5 10 GbE Karte
angeschlossen sein)
6 Netzteil 1
13 1 GbE Netzwerk-Ports 2, 3 und 4
7 Netzteil 2
8 USB-Anschlüsse
9 Video-/Monitoranschluss
Verbinden mit dem Capacity Kit
Ein Capacity Kit muss während der Installation mit der Head-Einheit verbunden sein. Die
Steckplätze 1 und 4 weisen zwei RAID-Controller-Karten auf. Jede verfügt über einen
einzigen HD-SAS-Anschluss. Kompatible Kabel befinden sich im Lieferumfang des
Capacity Kits: Ein 1 m Kabel zum Verbinden des Erweiterungsschubfachs mit der Head-
Einheit und zwei 0,5 m Kabel zum Verketten der Schubfächer.
1. Verwenden Sie das 1 m Kabel, um das erste Capacity Kit zu verbinden. Schließen Sie
den viereckigen HD-Anschluss des Kabels am einzigen HD-SAS-Port am RAID-Controller
im Einschub 1 auf der Rückseite des HP StoreOnce Backup Systems an.
2. Schließen Sie den Mini-SAS-Anschluss am anderen Ende des Kabels an den
IN-Anschluss auf der Rückseite des Capacity Kits an.
HINWEIS:
Ein zweites Schubfach kann mit dem RAID-Controller in Einschub 4
verbunden werden. Hierzu wird ebenfalls ein 1 m Kabel verwendet. Die folgenden
Schubfächer werden mithilfe der 0,5 m Kabel verkettet: Schubfach 3 mit
Schubfach 1 und Schubfach 4 mit Schubfach 2.
3. Verwenden Sie die mitgelieferten Netzkabel, um das Capacity Kit an die
Hauptstromversorgung anzuschließen.
Verkabelung für ein Capacity Kit
1 RAID-Controller 1
2 IN-Anschluss
3 Netzanschluss
Die folgende Zeichnung zeigt, wie bis zu vier Erweiterungsmodelle hinzugefügt werden
können. Weitere Informationen zum Hinzufügen weiterer Erweiterungsmodelle und zu
alternativen Verkabelungsoptionen finden Sie im HP StoreOnce 4500/4700 Backup
Capacity Kit Guide im Lieferumfang des Capacity Kits.
Verkabelung für vier Capacity Kits
1 Netzanschluss
2 IN-Anschluss
3 OUT-Anschluss
4 RAID-Controller 2
5 RAID-Controller 1
Wenn das Netzwerk die automatische DNS-Konfiguration unterstützt, installieren Sie das
HP StoreOnce Backup System in demselben Subnetz, in dem sich auch die Hostcomputer
mit Zugriff auf die StoreOnce Management Console befinden.
Server
Server
Server
Ethernet
switch
LAN
Mitgeliefertes
Kabel
HP StoreOnce Backup
Fortsetzung Anschließen der Hardware
– bitte wenden
