Beispiele für Konfigurationen

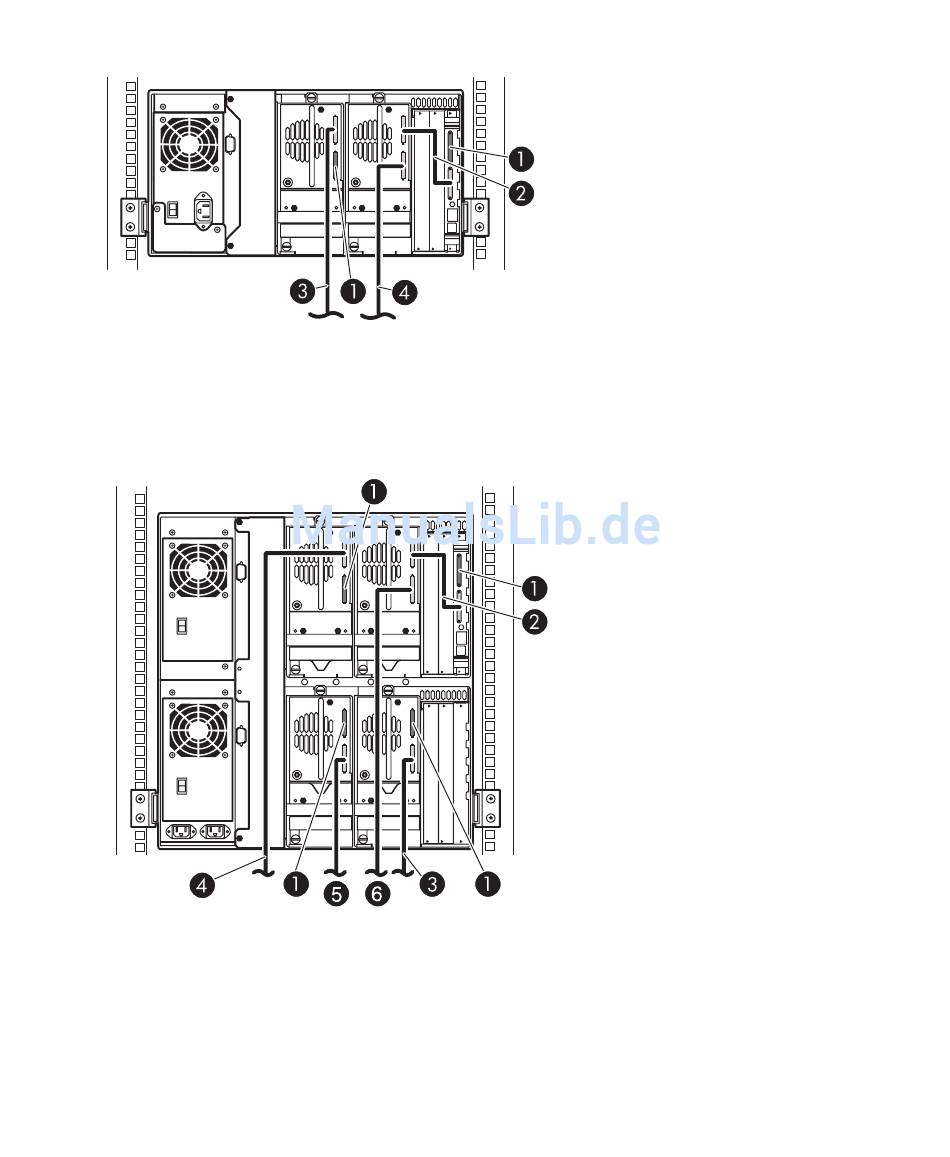

1 SCSI-Abschlusswiderstand
2 0,5 m lange Kabel (zur Library
Controller-Karte)
Abbildung 80
1 SCSI-Abschlusswiderstand
2 0,5 m lange Kabel
(zur Library Controller-Karte)
3 Host-Kabel (Bus 1, zum Host-System)
Abbildung 81
178 Beispiele für Konfigurationen

MSL6030/MSL6026, 2 Hosts/2 Laufwerke

Einzelne MSL6060/MSL6052, 4 Hosts/4 Laufwerke
3 Host-Kabel (Bus 1, zum Host-System)
4 Host-Kabel (Bus 0, zum Host-System)
4 Host-Kabel (Bus 3, zum Host-System)
5 Host-Kabel (Bus 2, zum Host-System)
6 Host-Kabel (Bus 0, zum Host-System)
