8. Anschlüsse des aquaducts
8. Anschlüsse des aquaducts
8. Anschlüsse des aquaducts
8. Anschlüsse des aquaducts

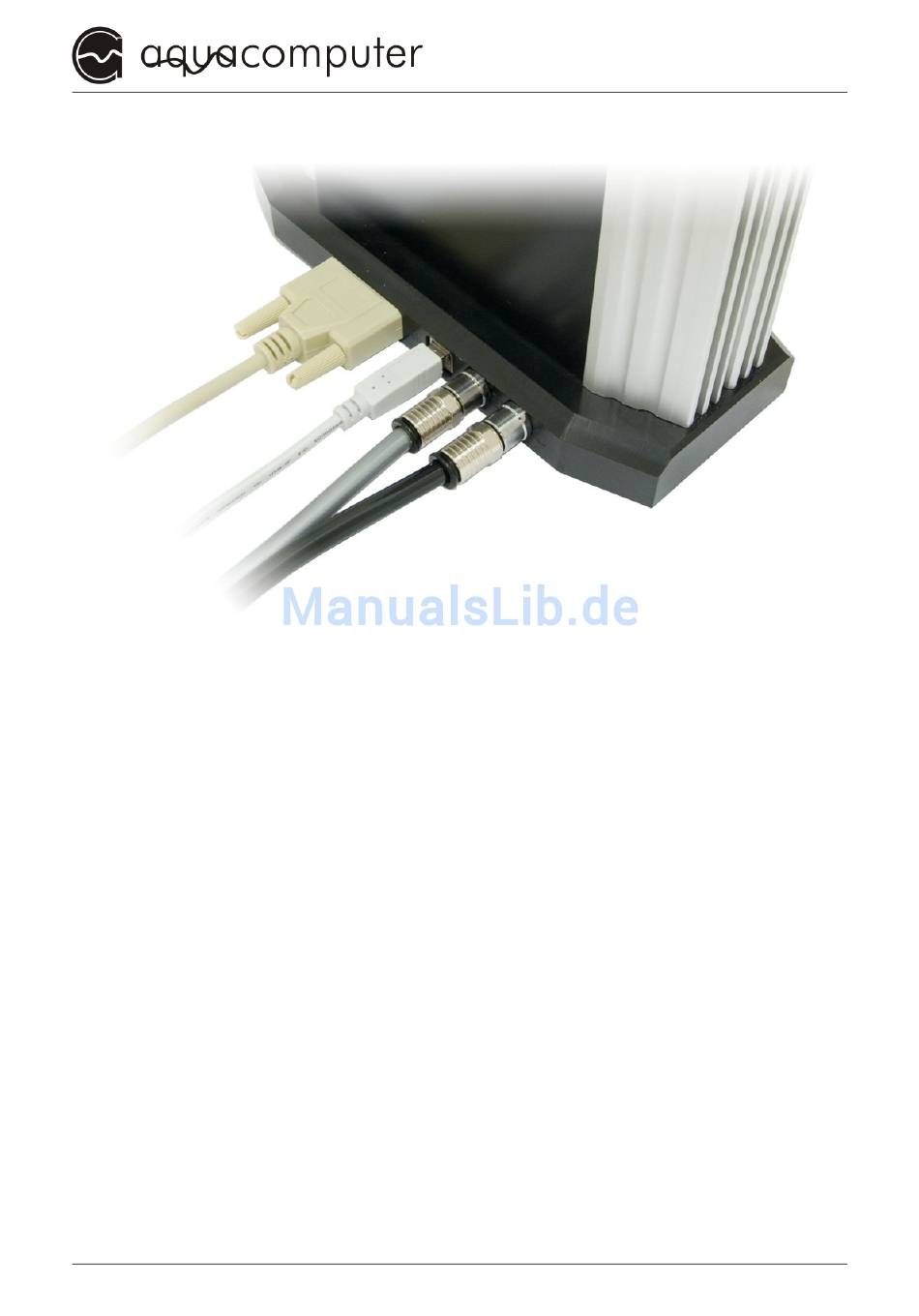

Alle aquaduct-Varianten besitzen zwei elektrische und zwei Schlauchan-
schlüsse. Der im Bild linke, fünfzehnpolige Anschluss dient zur Stromver-
sorgung des aquaducts und ist immer mit der PC-Interface-Platine zu
verbinden. Wichtig:
Wichtig: Schließen Sie diesen Stecker nur an das mitgeliefer-
Wichtig:
Wichtig:
te Interface an! Es handelt sich nicht
Der zweite Anschluss ermöglicht die USB-Verbindung des aquaducts mit
dem PC.
Seitlich neben den elektrischen Anschlüssen befindet sich zunächst die
Rücklauf- und dann die Vorlaufleitung des aquaducts. Die Funktion der
beiden Anschlüsse ist auch durch Piktogramme neben den Anschlüssen
dargestellt. Zum Verbinden der Schläuche mit dem aquaduct müssen
Anschlüsse in die Gewinde montiert werden, passende Anschlüsse für
den beiliegenden plug&cool Doppelschlauch befinden sich im Lieferum-
fang des aquaducts. Alternativ können auch Anschlüsse für andere
Schlauchabmessungen verwendet werden, die Anschlussgewinde am
aquaduct sind als G1/4-Gewinde ausgeführt.
© 2007-2012
nicht um einen Standard-Anschluss!
nicht
nicht
Aqua Computer GmbH & Co. KG
Gelliehäuser Str. 1, 37130 Gleichen
AQUADUCT
- 19 -
