6.4. Montage mit „3-Nasen-Halterung" - Sockel 370, Sockel A
6.4. Montage mit „3-Nasen-Halterung" - Sockel 370, Sockel A
6.4. Montage mit „3-Nasen-Halterung" - Sockel 370, Sockel A
6.4. Montage mit „3-Nasen-Halterung" - Sockel 370, Sockel A

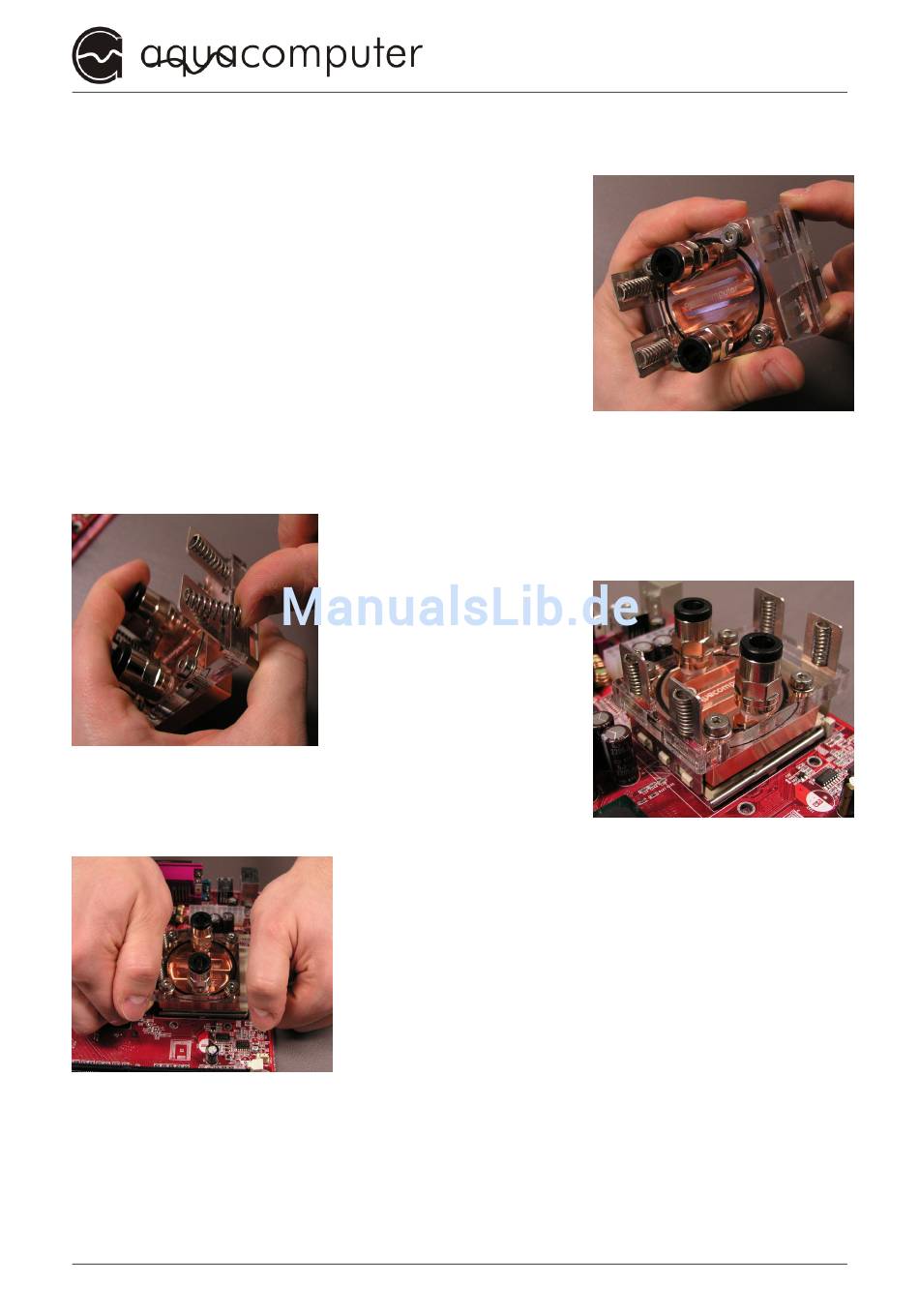

Für diese Befestigungsvariante liegen dem
CPU-Kühler zwei laserbearbeitete Edelstahlble-
che und 4 Anpressfedern bei. Schieben Sie zu-
nächst die Edelstahlplatten von unten durch die
dafür vorgesehenen Schlitze im Plexiglasde-
ckel. Eines der beiden Edelstahlbleche passt
nur auf einer Seite des Plexiglasdeckels durch
die Schlitze, ein Vertauschen ist somit ausge-
schlossen. Die leicht unterschiedlichen Federwege auf den beiden Seiten
bewirken, dass der Druck letztendlich zentral auf den Prozessorkern wirkt
(„balanced load"). Setzen Sie nun die Anpressfedern wie auf der Abbil-
unter dem Kupferboden des Kühlers liegt und
das längere überstehende Stück des Plexiglas-
deckels sich über dem Lösemechanismus des
Sockels. Vermeiden Sie hierbei unbedingt jedwedes Verkanten des Küh-
lers, da ansonsten die Gefahr besteht, Ecken des Prozessorkerns abzu-
brechen. Auf keinen Fall sollten Sie die beiden Seiten nacheinander ein-
haken!
© 2007-2012
dung zu sehen oberhalb des Deckels in die Ble-
che ein. Nun kann der Kühler auf den wie oben
beschrieben mit Wär-
meleitpaste vorbereite-
ten Prozessorkern auf-
gesetzt werden. Achten
Sie darauf, dass der
Prozessorkern
Sockels befindet. Damit der Kern nicht be-
schädigt wird, muss die Kraftentwicklung beim
Aufsetzen genau senkrecht zur Oberfläche des
Kerns erfolgen. Komprimieren sie die Federn,
indem Sie die Daumenballen von oben auf
die Edelstahlbleche legen und mit den Fingern
unter den Deckel greifen, und haken Sie die
Edelstahlbleche unter die Kunststoffnasen des
