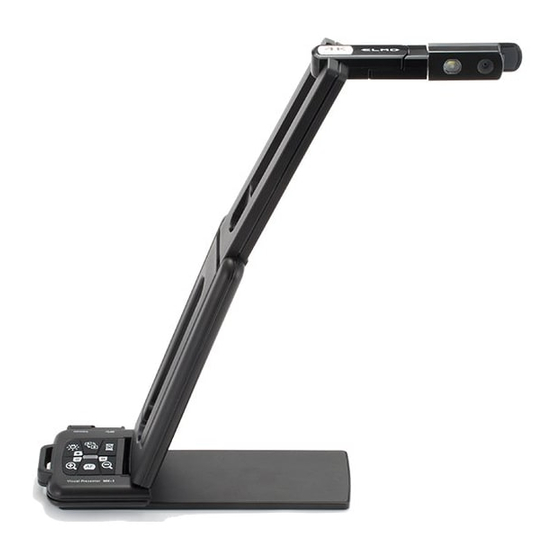

- Seite 1 ＶＩＳＵＡＬ ＰＲＥＳＥＮＴＥＲ MＸ-１ 取扱説明書 日 本 語 ご使用になる前に本取扱説明書をよくお読みください。 INSTRUCTION MANUAL Please read this instruction manual carefully before using this product. MANUEL D'INSTRUCTIONS Veuillez lire attentivement ce manuel d’instructions avant d’utiliser ce produit. BEDIENUNGSANLEITUNG Bitte lesen Sie dieses Bedienungshandbuch aufmerksam durch, bevor Sie dieses Produkt benutzen.
-
Seite 74: Wichtige Sicherheitsmaßnahmen
■ WICHTIGE SICHERHEITSMAßNAHMEN ■ Lesen Sie die Anweisungen Alle Sicherheits- und Bedienungsanweisungen sollten gelesen werden, bevor Sie das Gerät in Betrieb nehmen. ■ Bewahren Sie die Anleitungen auf Die Sicherheits- und Bedienungsanweisungen sollten aufbewahrt werden, um später auf sie zurückgreifen zu können. ■... - Seite 75 ■ Stromquellen Dieses Gerät darf nur mit der Art von Stromquellen betrieben werden, die auf dem Typenschild angegeben ist. Wenn Sie nicht sicher sind, welche Art von Stromversorgung in Ihrem Haus vorhanden ist, fragen Sie Ihren Gerätehändler oder den örtlichen Energieversorger danach. Bei Geräten, die mit Batteriestrom oder anderen Quellen betrieben werden sollen, schauen Sie in der Bedienungsanleitung nach.
- Seite 76 ■ Wartung Versuchen Sie nicht, dieses Gerät selbst zu warten, weil Sie beim Öffnen oder Abnehmen von Abdeckungen mit gefährlicher Spannung oder anderen Gefahrenquellen in Berührung kommen können. Lassen Sie alle Wartungsarbeiten von qualifiziertem Kundendienstpersonal ausführen. ■ Schäden und Reparaturen Ziehen Sie unter folgenden Umständen den Stecker dieses Geräts aus der Steckdose und überlassen Sie die notwendigen Arbeiten qualifiziertem Kundendienstpersonal: •...
- Seite 77 Das Symbol aus einem Blitz mit einer Pfeilspitze in einem gleichseitigen Dreieck dient zur Warnung der Anwender vor dem „ Vorhandensein von nicht isolierter gefährlicher 日 “ Spannung innerhalb des Gerätegehäuses, die ausreichend stark 本 SA 1965 語 ist, um eine Gefahr von Stromschlägen für Personen darzustellen. Das Ausrufezeichen in einem gleichseitigen Dreieck dient dazu, die Anwender auf wichtige Anweisungen zur Bedienung und Wartung in der Literatur hinzuweisen...
- Seite 78 WARNUNG: SETZEN SIE DIESES GERÄT NICHT DEM REGEN ODER FEUCHTIGKEIT AUS, UM DIE GEFAHR VON BRÄNDEN UND STROMSCHLÄGEN ZU VERRINGERN. Wenn ein nicht abgeschirmtes Geräte-Schnittstellenkabel an dieses Gerät angeschlossen wird, erlischt die FCC-Zertifizierung oder Erklärung für dieses Gerät und es kann zu Störungspegeln kommen, die die von der FCC für dieses Gerät bestimmten Grenzwerte übersteigen.
-
Seite 79: Vor Der Anwendung
VOR DER ANWENDUNG ■ Benutzen Sie ausschließlich das USB-Kabel, das mit dem Produkt geliefert wurde. ■ Das mitgelieferte USB-Kabel ist nur für den Gebrauch mit dem MX-1 bestimmt. Verwenden Sie es nicht für andere Produkte. ■ Wenn Sie das Produkt lagern, lassen Sie es nicht in direktem Sonnenlicht oder in der Nähe von Heizquellen liegen. -
Seite 80: Vorsichtsmassnahmen Bei Der Handhabung
Es befindet sich ein Magnet im Boden des MX-1. Wenn Sie die beiden Schrauben im Boden entfernen, können Sie die Position des MX-1 auf der Grundplatte verändern. Befestigen Sie die MX-1 nicht an einem Metallgegenstand wie z. B. einem Stahlschrank. Die Grundplatte kann herunterfallen und zerbrechen. -
Seite 81: Inhaltsverzeichnis
■BEZEICHNUNG DER EINZELNEN TEILE ································································································ 83 ■BEDIENFELD ····················································································································································· 84 ■SEITLICHES ANSCHLUSSFELD UND KABELANSCHLÜSSE ······················································· 86 ■AUFLÖSUNG/BILDRATE ····························································································································· 86 ■ÜBER DIE MX-1 CONNECT BOX ············································································································· 87 ■GRÖSSE DES AUSGABEBILDS················································································································· 87 ➌ VORBEREITUNG UND ANSCHLUSS ··········································································································· 88 ■EINRICHTUNG DES MX-1···························································································································· 88 ■BEWEGLICHE TEILE DES MX-1 ················································································································ 89 日... -
Seite 82: ➊ Packungsinhalt
➊ PACKUNGSINHALT Die nachfolgend benannten Gegenstände sind diesem Produkt beigefügt. Wenn Sie irgendeinen Gegenstand vermissen, wenden Sie sich an den Händler, bei dem Sie dieses Produkt erworben haben. Dokumentenkamera (MX-1) S. 83 日 本 USB-3.0-Kabel Bedienungsanleitung Garantiekarte 語 (Nur Japan und Nordamerika... -
Seite 83: ➋ Bezeichnung Der Teile Und Deren Funktionen
➋ BEZEICHNUNG DER TEILE UND DEREN FUNKTIONEN ■BEZEICHNUNG DER EINZELNEN TEILE ① Bedienung des Hauptgeräts: S. 88 ② ③ 日 本 語 ⑥ ⑤ ④ Name ① Kamerakopf ② LED-Beleuchtung S. 91 ③ ④ Bedienfeld S. 84 ⑤ S. 86 Seitliches Anschlussfeld ⑥... -
Seite 84: Bedienfeld
■BEDIENFELD ④ ⑤ ⑥ ⑦ ⑦LED-Anzeige Ein/ Verbindun LED-Farbe Betriebszustand gsstatus Blau Zoom-Modus USB 3.0 Grün Zoom-Modus USB 2.0 Helligkeitseinstell Lila ungsmodus ① ② ③ ※ Wählen Sie den Modus entsprechend der Anwendung. (④ lang drücken) ●Zoom-Modus ・・・ Vergrößern oder Verkleinern des Bildes, Ein- oder Ausschalten der LED-Beleuchtung. - Seite 85 Modus Taste Funktion Beschreibung ① HINEINZOOMEN Bild vergrößern. ② AF auf Knopfdruck Automatisch scharfstellen. ③ HERAUSZOOMEN Bild verkleinern. ④ LED-Beleuchtung Ein/Aus (Kurz drücken) Zoom-Modus (blau oder ④ Helligkeit mit den Tasten ① Auswahl des grün (Lang und ③ einstellen. Helligkeitseinstellungsmodus drücken) Zum Drehen des Bildes.
-
Seite 86: Seitliches Anschlussfeld Und Kabelanschlüsse
Funktion Zur Verbindung mit einem Computer, um Bilddaten zu speichern usw. ① (USB-3.0-Kabel ist im Lieferumfang enthalten.) Zum Anschluss der MX-1 CONNECT BOX, um das Bild auf einem Monitor oder mit einem Projektor anzuzeigen, ohne einen ② Computer zu benutzen. -
Seite 87: Über Die Mx-1 Connect Box
■ÜBER DIE MX-1 CONNECT BOX Der MX-1 kann mit der MX-1 CONNECT BOX über HDMI oder RGB an einen Projektor oder einen Monitor angeschlossen werden. S. 90 Einzelheiten zur MX-1 CONNECT BOX finden Sie in der Bedienungsanleitung der MX-1 CONNECT BOX. -
Seite 88: ➌ Vorbereitung Und Anschluss
③Heben Sie den Kamerakopf an. Stellen Sie ihn waagerecht. Vorsicht ・ Achten Sie darauf, sich nicht die Finger einzuklemmen, wenn Sie den Arm bewegen. ・ Halten Sie den MX-1 beim Tragen nicht am Arm oder Kamerakopf fest. ・Vermeiden Sie Stöße gegen den Kamerakopf. -
Seite 89: Bewegliche Teile Des Mx-1
■BEWEGLICHE TEILE DES MX-1 Der MX-1 kann wie unten gezeigt bewegt werden. 350° 270° 日 90° 本 語 Kamerakopf 120° 90° 180° 90°... -
Seite 90: An Einen Computer Anschliessen
■AN EINEN COMPUTER ANSCHLIESSEN Der MX-1 ist kompatibel mit dem UVC-Standard (Videoklasse). Sie können das Bild per USB übertragen, wenn Sie den MX-1 mit dem USB-3.0-Kabel an einen Computer anschließen (Stromversorgung über USB) ① ③ ② ①Verbinden Sie den microB-Stecker des USB-3.0-Kabels mit der Buchse an der Seite des MX-1. -
Seite 91: ➍ Bilder Aufnehmen
Die Helligkeit des Bildes kann im Helligkeitsanpassungsmodus (LED: lila) mit den Tasten ] auf dem Bedienfeld angepasst werden. Die Helligkeit ändert sich nicht automatisch nach der Helligkeit der Aufnahmeumgebung. Wenn der MX-1 im Zoom-Modus ist (LED: blau/grün), ändern Sie den Modus auf den Helligkeitseinstellungsmodus. -
Seite 92: ➎ Über Image Mate4
➎ ÜBER IMAGE MATE4 Folgende Vorgänge können ausgeführt werden, wenn der MX-1 über das USB-Kabel mit einem Computer verbunden ist, auf dem Image Mate 4 installiert ist: S. 90 - Live-Video-Streaming oder Standbilder auf einen Computer speichern - Bedienung des MX-1 von einem Computer usw. -
Seite 93: Installieren Von Image Mate 4
本 Vorsicht 語 ・ Schließen Sie nicht das USB-Kabel an und trennen Sie es nicht ab, wenn der MX-1 in Betrieb ist. Das kann zu einer Fehlfunktion führen. ・ Wir empfehlen die Verwendung des mitgelieferten USB-Kabels. ・ Es kann einige Zeit dauern, bis das Bild angezeigt wird, wenn die Auflösung über UVC geändert wird (mit dem USB-Kabel). -
Seite 94: ➏ Fehlerbehebung
Es wird kein Bild angezeigt. neu und versuchen Sie, die Verbindung wiederherzustellen. ・ Der MX-1 ist in der Einstellung von Image Mate 4 nicht ausgewählt. ・ Das Dokument (Objekt) ist zu nah am Objektiv. Bewegen Sie das Das Bild ist nicht scharf. - Seite 95 Über die Verwendung des MX-1 ohne die Grundplatte Wir empfehlen nicht, den MX-1 ohne die Grundplatte zu verwenden. Wir übernehmen keine Haftung für mögliche Schäden, die durch die Verwendung des MX-1 ohne die Grundplatte entstehen können, selbst während der Garantiezeit.
-
Seite 96: ➐ Technische Daten
1/3,1 Zoll CMOS 13.000.000 Pixel 語 Effektive Pixel H: 4.160, V: 3.120 Sync.-Signal Intern IMAGING AREA 374mm×281mm（Höhe：286mm） 4：3 ※Die MX-1 CONNECT BOX ist für die Ausgabe in RGB und HDMI erforderlich ■FUNKTIONSDATEN Punkt Inhalt Bedienfeld Anwendung ✔ Helligkeit Auto (Sollwert 0 ~ 12) ✔... -
Seite 97: Beleuchtungseinrichtung
✔ Weißabgleich Auto/Manuell (Sollwert 2.000 ~ 8.000) ✔ Hintergrundbeleucht EIN/AUS ✔ Fokussierung Auto/Manuell (Sollwert 100 ~ 3.000) ✔ Belichtung Auto/Manuell (Sollwert -10 ~ 1) ✔ Geringe Auto/Manuell Beleuchtung Farbmodus Normal/Grau/Negativ ✔ /Schwarzweiß ✔ Motivmodus Normal/Dokument ✔ Prioritätsmodus Ausgelagert/veränderte Größe ✔ Lärmminderung Auto/Manuell (Sollwert 0 ~ 10) ✔... -
Seite 98: Marken Und Lizenzen
■MARKEN UND LIZENZEN 、Image Mate sind eingetragene Warenzeichen der ELMO Co., Ltd. HDMI、das -Logo und High-Definition Multimedia Interface sind Warenzeichen oder eingetragene Warenzeichen der HDMI Licensing LLC. Alle anderen Firmen/Produktnamen, die in dieser Anleitung erwähnt werden, sind Warenzeichen oder eingetragene Warenzeichen ihrer jeweiligen Inhaber. Dieses Produkt ist unter der AVC Visual Patent Portfolio License (AVC Video) für den...
