Der Druckkasten (plenum) von PACIFIC wurde so ent-
wickelt, dass die Luftanschlüsse über dem T-Profil immer
frei liegen. Das hat mehrere Vorteile. Einer davon ist, dass
eine Kollision mit dem Profil nicht mehr möglich ist und
keine speziellen Kanaldetails erforderlich sind. Ein weiterer
Vorteil ist der durch den Anschluss gerader Kanäle niedri-
gere Schallpegel. Ein dritter Vorteil ist die Möglichkeit der
Serienschaltung der Primärluft, bei der ein bestimmter Teil
der Luft vom ersten Gerät an die weiteren weitergege-
ben wird. Wie viele Einheiten in Serie geschaltet werden
können, ist vom Luftvolumenstrom pro Einheit und dem
gewählten Kanalanschlussdurchmesser abhängig. Der
Schallpegel in der ersten Einheit einer Serie ist dimensio-
niert. Die Anzahl der in Serie geschalteten Einheiten kann
mit dem Programm ProSelect WEB auf der Internetseite
von Swegon www.swegon.com ganz einfach berechnet
werden.

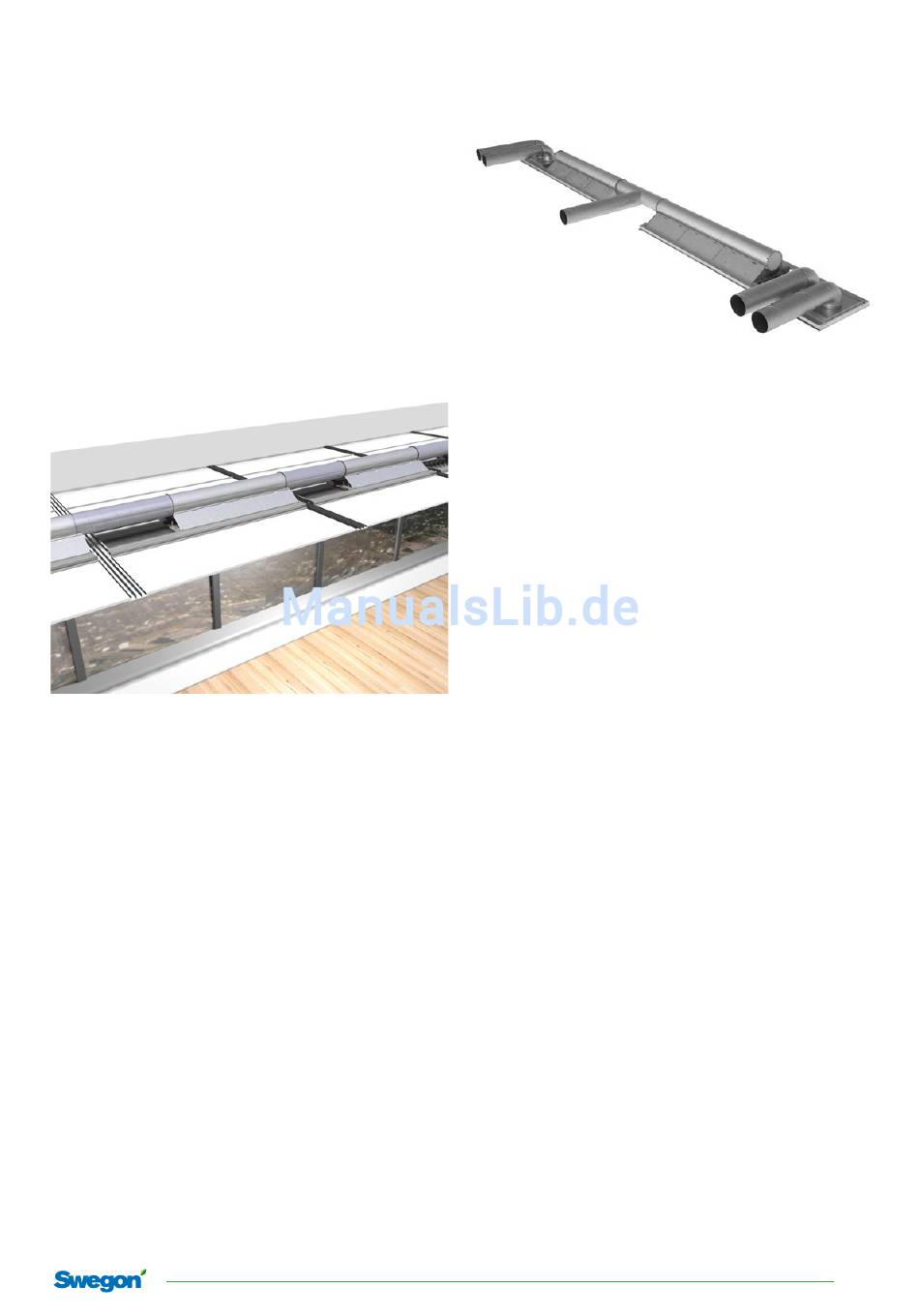

Abbildung 21. Mehrere in Serie gekuppelte PACIFIC (ohne Zusatz-
modul SA/EA).
Bei Verwendung des SA/EA-Moduls können zwei Pro-
dukte paarweise gekuppelt werden.
Abbildung 22. Paarweise Kupplung zweier PACIFIC SA/EA
20170828
Konstruktionsänderungen vorbehalten.
PACIFIC
9
