PACIFIC

Installation

PACIFIC ist für die in die Decke integrierte Installation der
meisten im Handel erhältlichen Zwischendecken ange-
passt.
• T-Profil mit c-c 600 mm und Gipsdecke:
Breite: 594 mm
Länge: 1194, 1794, 2394 und 2994 mm
• T-Profil mit c-c 600 mm in Kombination mit 100 mm
Rastermaß c-c 1800 mm
Breite: 594 mm
Länge: 1.715 mm
• T-Profil mit c-c 625 mm
Breite: 617 mm
Länge: 1242, 1867, 2.492 mm
• T-Profil mit c-c 675 mm
Breite: 667 mm
Länge: 1342, 2017, 2.692 mm
• T-Profil mit IP-Maßen (USA)
Breite: 23,7 Zoll (603 mm)
Länge: 47.8. 71,8, 95,8, 119,8 Zoll
(1213; 1823; 2433; 3043 mm)
• Clip-in Decke/Blechkassetten
Breite: 598 mm
Länge: 1198; 1498; 1698; 1715;
1798; 2398; 2.998 mm
Anschlussabmessungen
Kühlung (Wasser):
glatte Rohrende Cu Ø12 x 1,0 mm
Heizung (Wasser):
glatte Rohrende Cu Ø12 x 1,0 mm
Luft:
Muffe Ø100, 125 oder 160 mm
SA/EA-Modul:
Nippel Ø160 mm
Empfohlene Grenzwerte
Max. empfohlener Systemdruck:
Max. empfohlener Prüfdruck:
Geringster Düsendruck:
Min. Kaltwasservolumenstrom*
Leistungsmodul: L = 1100, 1.600 mm:
Min. Kaltwasservolumenstrom*
Leistungsmodul: L = 2.200, 2.700 mm:
Min. Heizwasservolumenstrom*:
Temperaturerhöhung Kühlwasser:
Temperatursenkung Warmwasser:
Min. Vorlauftemperatur:
Max. Vorlauftemperatur:
* Der minimal empfohlene Wasserfluss stellt die Mitnahme
von eventuellen Luftansammlungen im System sicher.
16
Konstruktionsänderungen vorbehalten.
Aufhängung:
PACIFIC wird mit vier Befestigungen und selbstbohrenden
Schrauben geliefert, die jeder Einheit beiliegen. Vorge-
stanzte Löcher in jeder Befestigung vereinfachen die
Befestigung. Die Befestigungen können gedreht werden,
um sie je nach gewünschter Abpendlung auf ein wahl-
freies Loch auszurichten. Die Abwinklung nach innen
ermöglicht eine einfache Installation mit Hilfe eines Mon-
tagebands. Nach außen abgewinkelt können die Befesti-
gungen zur Abpendlung mit Hilfe einer Gewindestande
der Größe M8 verwendet werden. Montageband und
Gewindestange gehören nicht zum Lieferumfang.

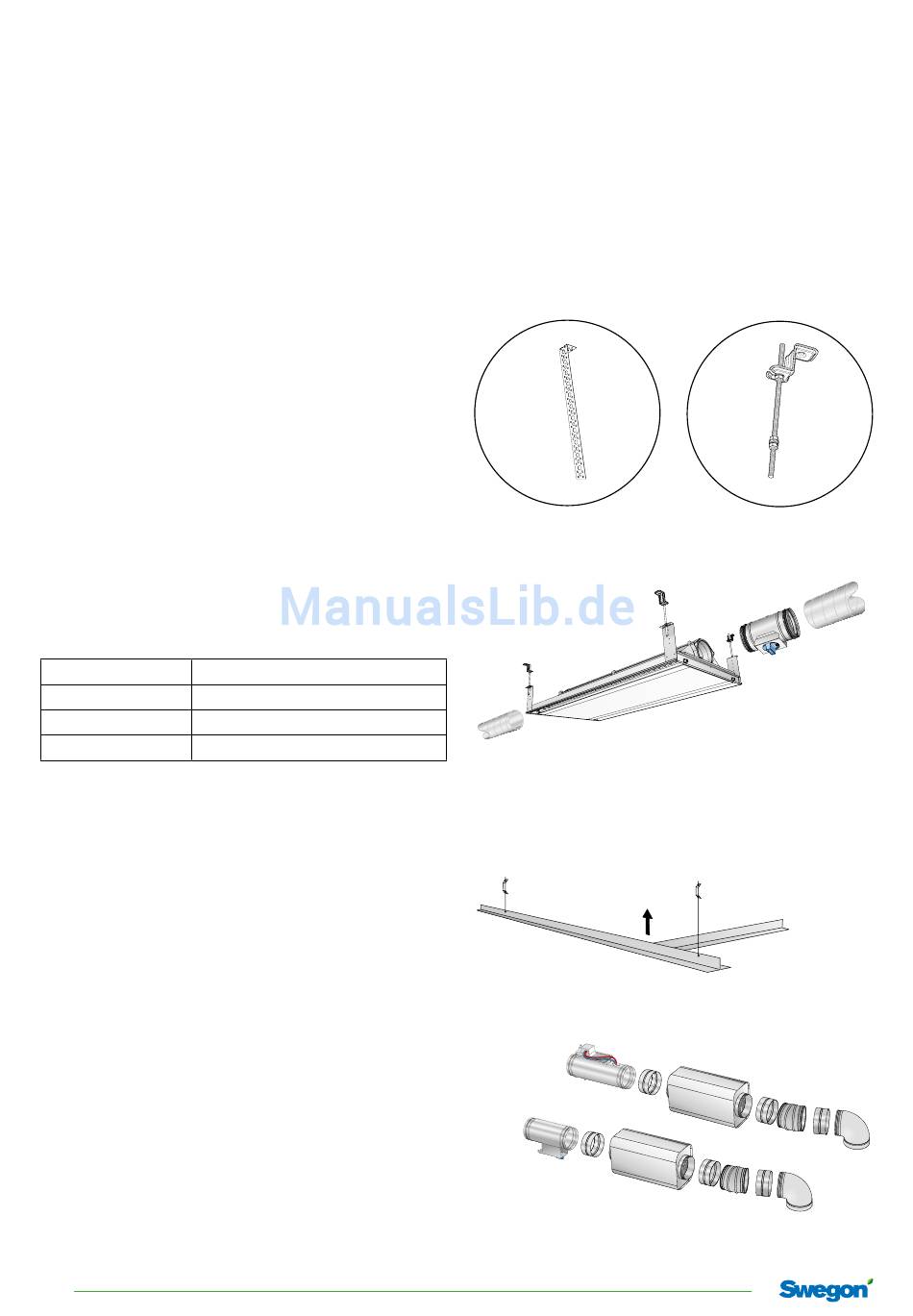

Abbildung 46. Aufhängungsvariante mit Montageband respek-
tive Gewindestange.
1600 kPa
2400 kPa
50 Pa
0,03 l/s
Abbildung 47. Installation von PACIFIC, hier mit Gewindestange
0,045 l/s
montiert.
0,013 l/s
2-5 K
5-10 K
C A V
Muss so dimensio-
niert werden, dass
keine Kondensation
entsteht
60° C
Abbildung 48. Montage des SA/EA-Sets VAV mit Motorsteue-
rung und CAV mit manuellem Einstellrad.
20170828
V A V
