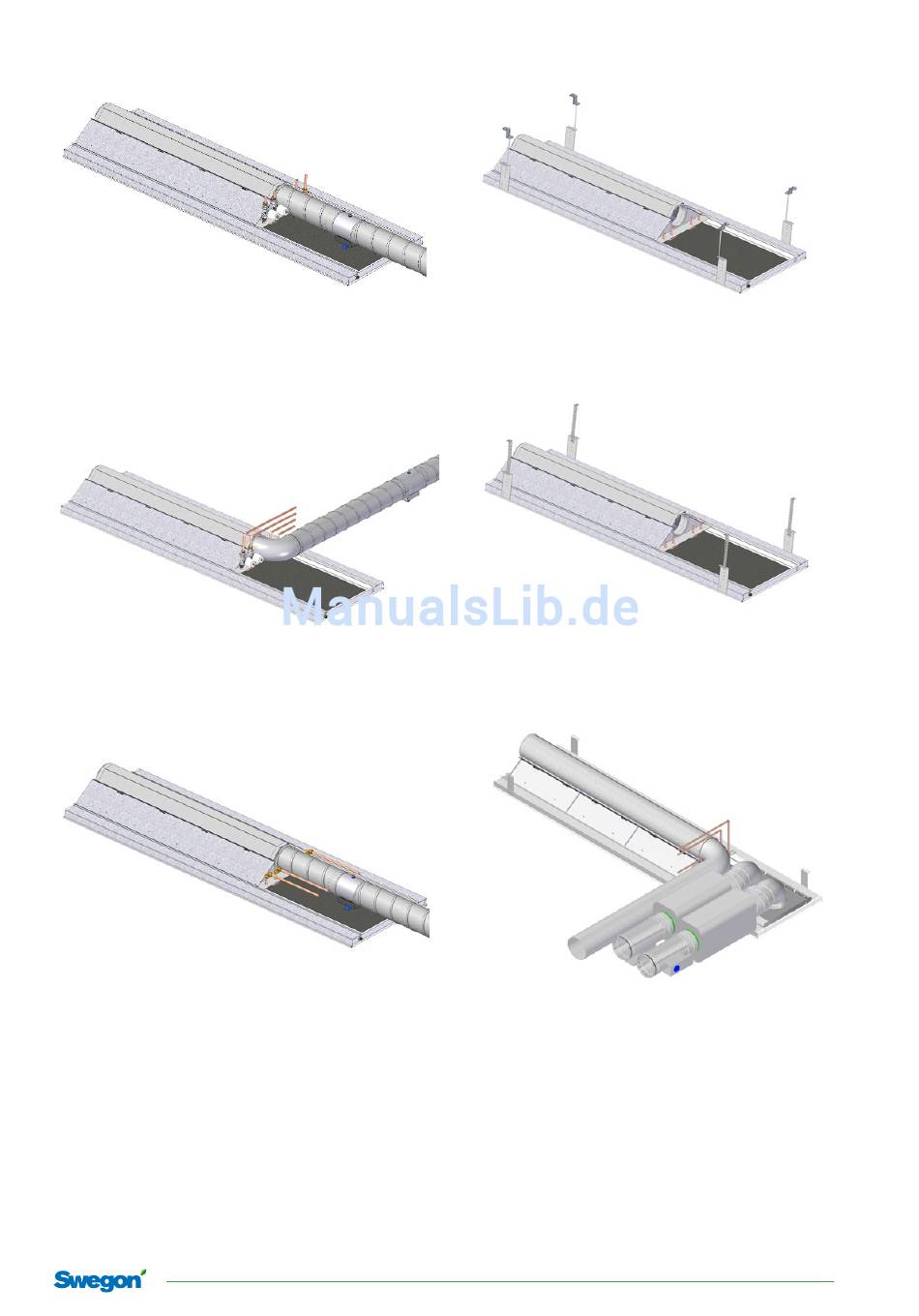

Abbildung 49. Beispiel mit geradem Luft- und vertikalem Was-
seranschluss.
Abbildung 50. Beispiel mit Luft- und Wasseranschluss von der
Seite.
Abbildung 51. Beispiel mit geradem horizontalen Luft- oder Was-
seranschluss.
Abbildung 52. Beispiel einer Aufhängung mit Gewindestange.
Abbildung 53. Beispiel einer Aufhängung mit Montageband.
Abbildung 54. Beispiel eines Pacific SA/EA inkl. CAV-Set mit Luft-
und Wasseranschluss von der Seite.
