PACIFIC
T-AIR KIT VAV
Dieses Zubehörset kann zusammen mit der Steueraus-
rüstung URC1 verwendet werden, wenn bei Anwesen-
heit im Raum zusätzliche Zuluft über das SA/EA-Modul
gewünscht ist.
Bei Abwesenheit ist der Luftvolumenstrom an den Klima-
balken konstant (der Luftvolumenstrom ist abhängig von
Kanaldruck, Produktgröße und Düsenkonfiguration).
Bei Anwesenheit öffnet die motorisierte Klappe und lässt
entsprechend dem an der motorisierten Klappe eingestell-
ten Luftvolumenstrom zusätzliche Zuluft in den Raum.
Das Set enthält eine motorisierte Klappe mit einstellbarem
Luftvolumenstrom, Schalldämpfer, Anschlussmuffen und
Rohrbogen.
Technische Daten wie z. B. Luftvolumenstrom und Schall-
pegel können ProSelect entnommen werden.
HINWEIS: Die Steuerausrüstung URC1 ist im Set nicht ent-
halten, sondern als am Klimabalken montiertes Zubehör
zu wählen.
40 l/s
0 oder
60 l/s

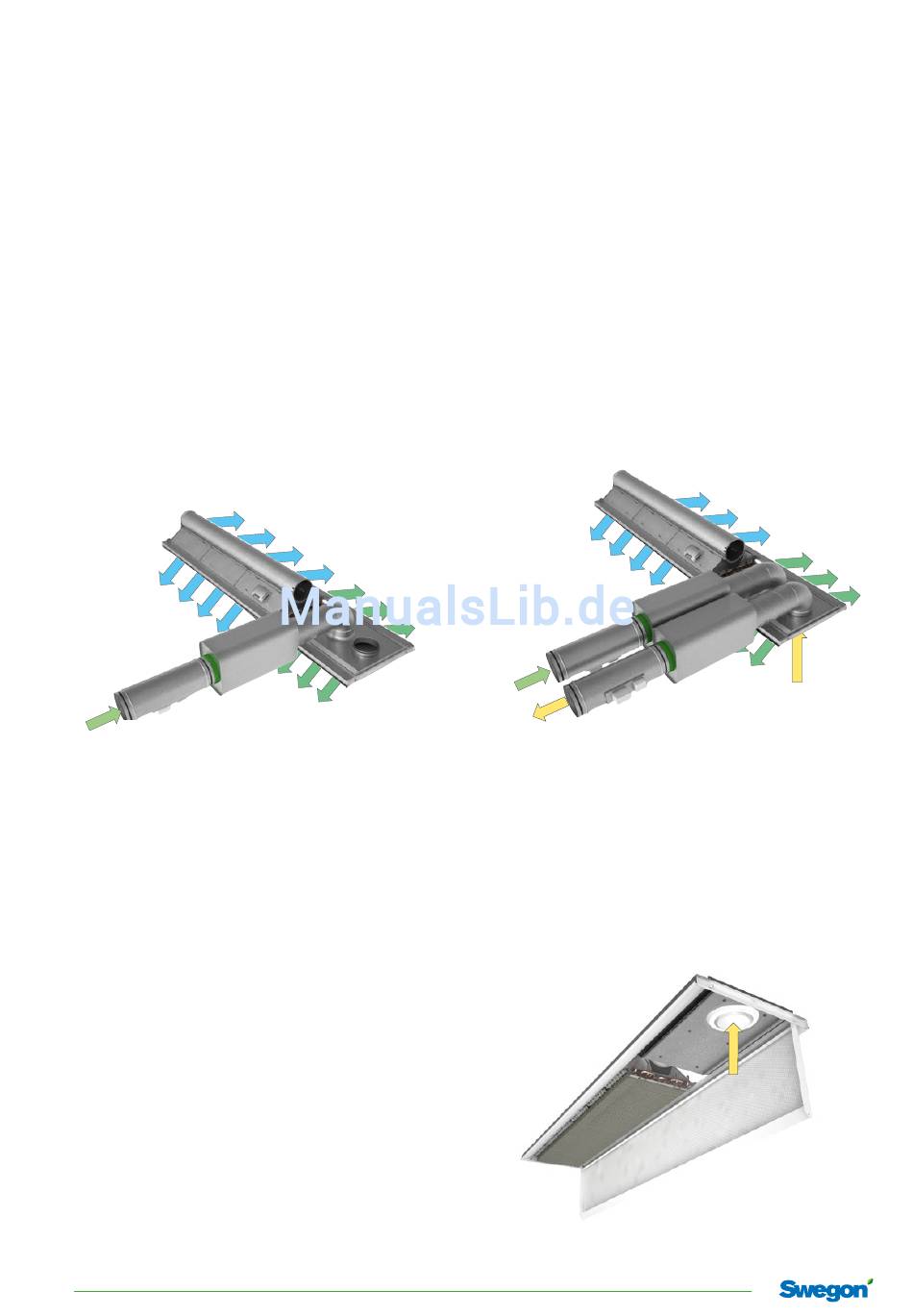

Abbildung 18. Pacific mit zusätzlicher Zuluft über Air Kit VAV
8
Konstruktionsänderungen vorbehalten.
Zwei T-AIR KIT VAV können verwendet werden, wenn
eine integrierte Lösung mit zusätzlicher Zuluft und Abluft
mit unterschiedlichem Luftvolumenstrom bei An- und
Abwesenheit im Raum erreicht werden soll. Die Teile
werden dann am Anschluss sowohl für die Zu- als auch
die Abluft des SA/EA-Moduls montiert.
Bei Abwesenheit ist der Luftvolumenstrom an den Klima-
balken konstant und die Abluft hat den gleichen Luftvolu-
menstrom.
Bei Anwesenheit wird der Luftvolumenstrom in den Raum
um den eingestellten Wert an der motorisierten Klappe
für zusätzliche Zuluft erhöht und gleichzeitig der Abluft-
volumenstrom so erhöht, dass er den beiden Zuluftvolu-
menströmen entspricht.
Technische Daten wie z. B. Luftvolumenstrom und Schall-
pegel können ProSelect entnommen werden.
HINWEIS: Die Steuerausrüstung URC1 ist im Set nicht ent-
halten, sondern als am Klimabalken montiertes Zubehör
zu wählen.
0 oder
60 l/s
40 oder
100 l/s
Abbildung 19. Pacific mit zusätzlicher Zuluft und Abluft über Air
Kit VAV
T-EA-EXC
Dieses Zubehörset wird verwendet, wenn eine integrierte
Abluftlösung mit einem konstanten Abluftvolumenstrom
gewünscht ist. Das EXC-Ventil wird in den Abluftkanal des
SA/EA-Moduls montiert.
Technische Daten wie z. B. Luftvolumenstrom und Schall-
pegel können ProSelect entnommen werden.
Abbildung 20. Pacific mit Abluft über T-EA-EXC
20170828
40 l/s
