Klimabalken mit Zusatzmodul SA/EA mit VAV-Set

310
90
145 220
A

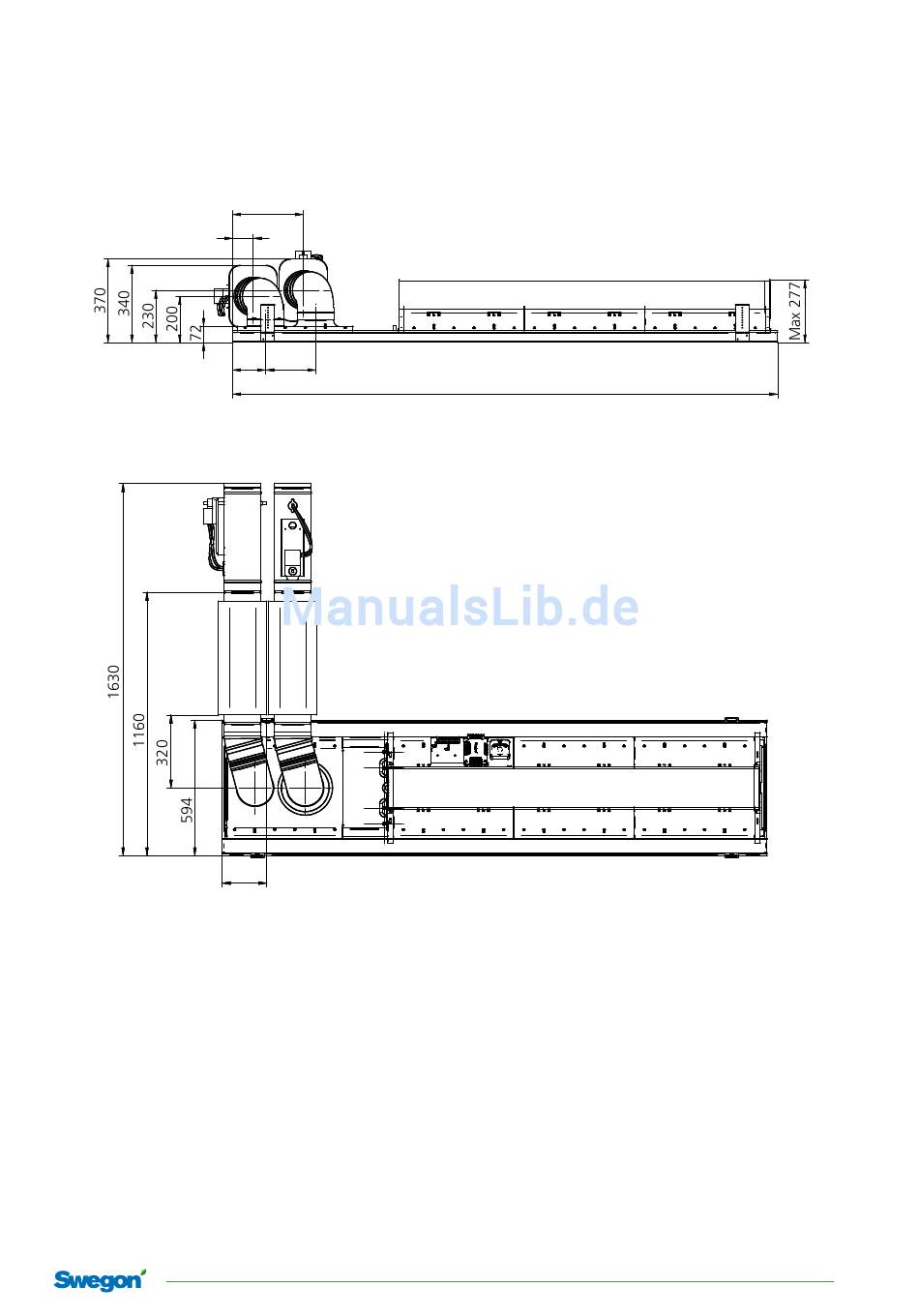

Abbildung 67. PACIFIC SA/EA mit VAV-Set, Seitenansicht mit Leistungsmodul in Rechtsausführung.
196
Abbildung 68. PACIFIC SA/EA mit VAV-Set, Draufsicht mit Leistungsmodul in Rechtsausführung.
39
