DE.TBLZ31.090815
Installationsanleitung
Feuchtigkeitsfühler TBLZ-1-31-1 und TBLZ-1-31-2
GOLD
1. Allgemeines
Der Feuchtigkeitsfühler kommt in Anlagen zum Einsatz,
bei denen die Messung und/oder Regelung der Luftfeuch-
tigkeit gewünscht wird.
Beschreibung

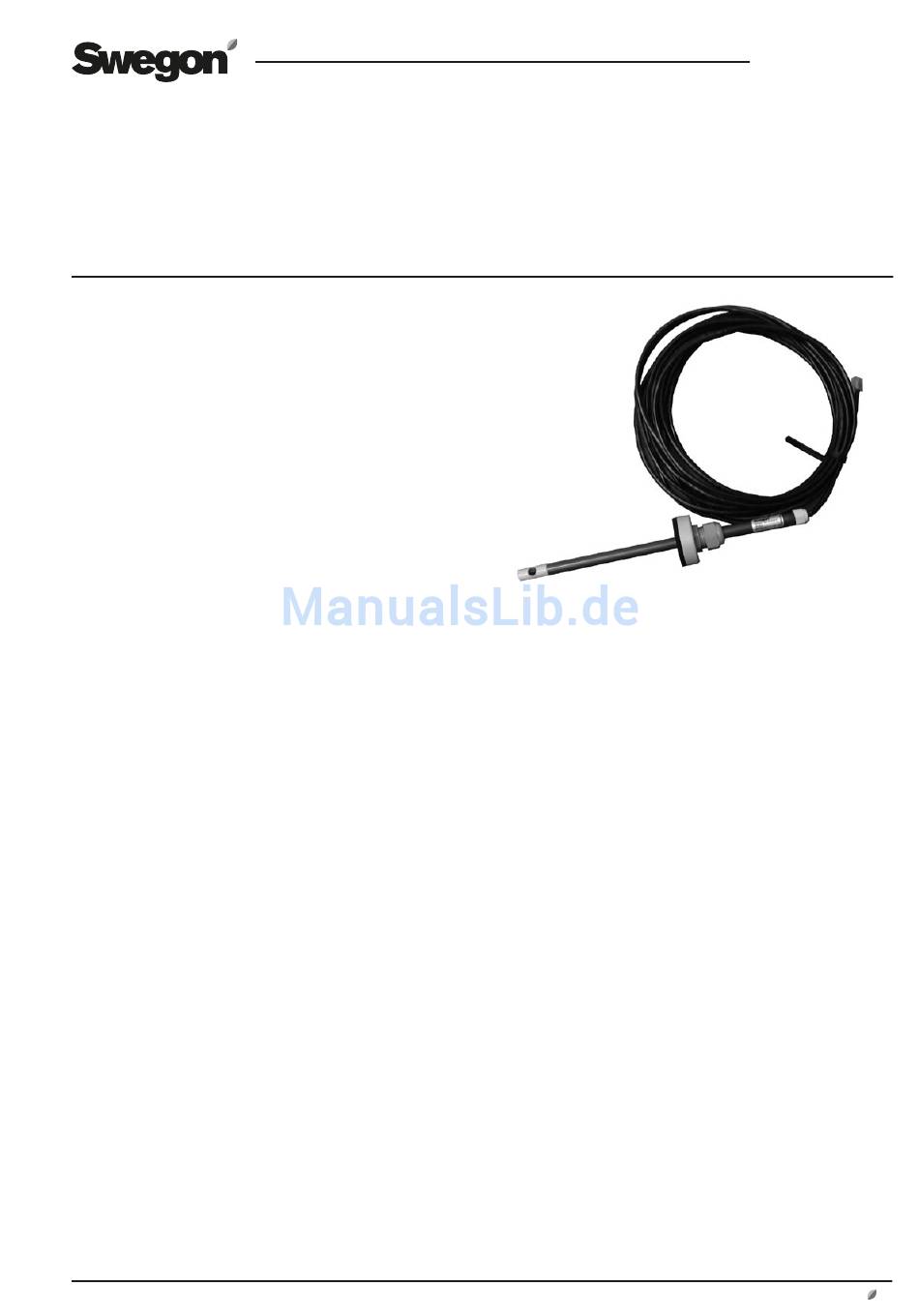

Der Feuchtigkeitsfühler enthält einen Feuchtigkeitssensor,
der zudem die Temperatur misst.
Der Feuchtigkeitsfühler wird mit einem 7 m langen Kabel
für Bus-Kommunikation geliefert und mit Modularstecker
angeschlossen.
Das Kommunikationskabel überträgt die Spannungsver-
sorgung und die Meßsignale.
Die Montage erfolgt am Lüftungskanalkanal mit der bei-
liegenden Kanalbefestigung.
Funktion
Feuchtigkeits- und Temperaturwerte werden über
Modbus-Kommunikation an die Steuerplatine des Geräts
gesendet.
Die Feuchtigkeitsfühler sind für die Verwendung in der
Zuluft bzw. Abluft kodiert.
TBLZ- -3 – ist für die Montage in der Zuluft betsimmt und
wird für die Entfeuchtungsfunktion verwendet.
TBLZ- -3 -2 ist für die Montage in der Abluft bestimmt und
wird für die Zugpunktregulierungsfunktion mit Kühlrippen
verwendet.
2. Installation
Der Feuchtigkeitsfühler wird in den Zu- oder Abluftkanal
montiert.
Der Feuchtigkeitsfühler wird nicht von der Montagelage
beeinflusst, soll jedoch möglichst nicht senkrecht mit
Anschluss nach unten montiert werden, da sich dadurch
Feuchtigkeit im Fühler ansammeln kann.
Es ist wichtig, den Fühler so zu montieren, dass der Fühler-
körper (in der Spitze des Fühlers) in der Mitte des Kanals
zu liegen kommt.
www.swegon.com
1
Änderungsrechte vorbehalten
