PACIFIC
Ventilstellantrieb

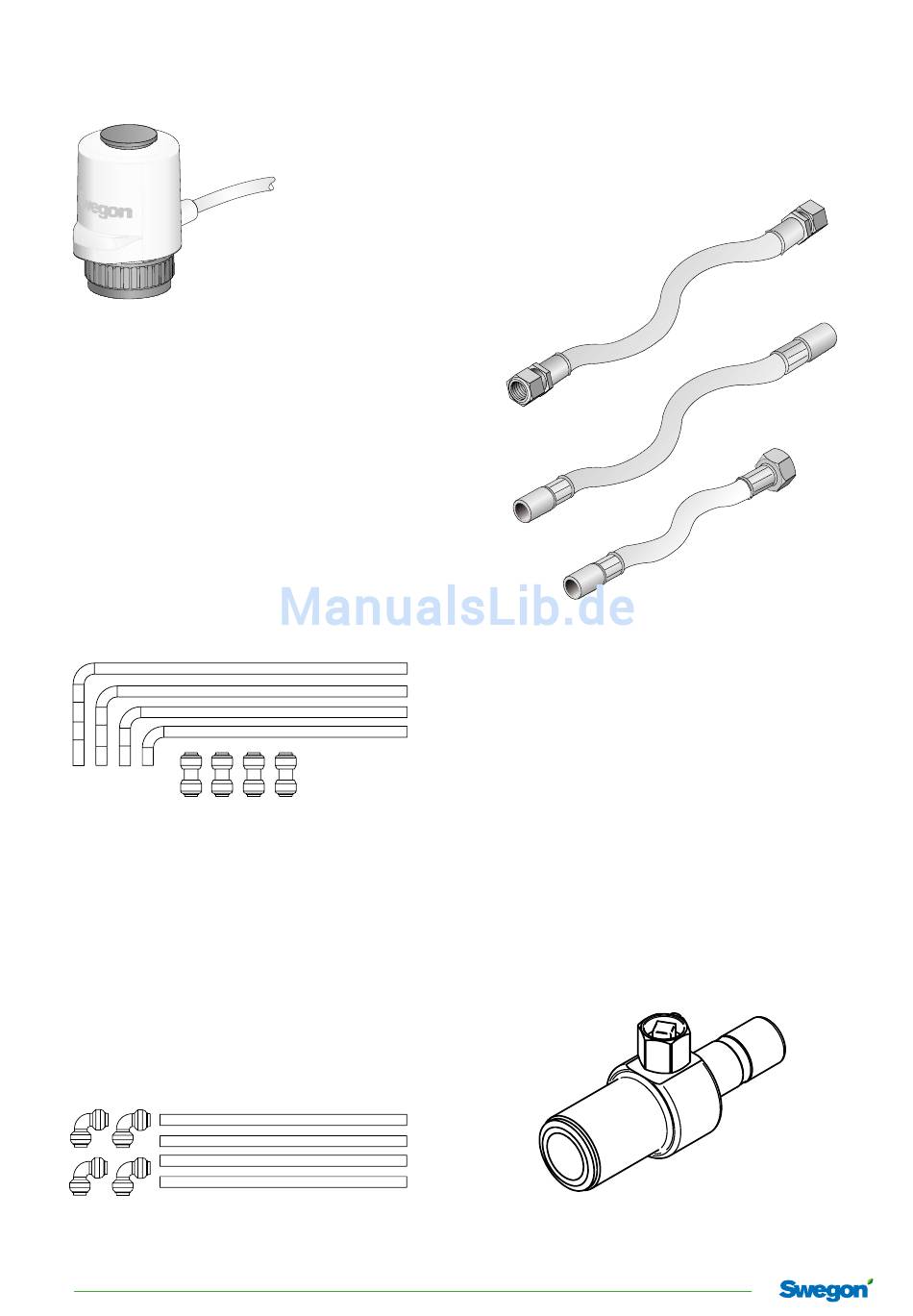

Abbildung 38. Ventilstellantrieb.
Seitenanschlussset, Wasser
PACIFIC ist als Standard mit vertikalem Wasseranschluss
ausgerüstet, kann aber mit einem Seitenanschlussset für
den seitlichen Anschluss umgerüstet werden.
Dieses Set wird einfach an der gewünschten Seite mit
Schnellkupplungen (Push-on) sowie passenden Kupfer-
rohren montiert.
Abbildung 39. Seitenanschlussset, SYST CK1
Horizontales Anschlussset, Wasser
PACIFIC ist als Standard mit vertikalem Wasseranschluss
ausgerüstet, kann aber mit einem horizontalen Anschluss-
set für den horizontalen Anschluss umgerüstet werden.
Dieses Set wird einfach mit Schnellkupplungen (Push-on)
sowie passenden Kupferrohren montiert.
Abbildung 40. Horizontales Anschlussset, SYST CK2
14
Konstruktionsänderungen vorbehalten.
Flexible Anschlussschläuche
Für den schnellen und einfachen Anschluss gibt es flexible
Schläuche mit Schnellkupplungen (Push-on) und Klemm-
ringkupplungen. Die Schläuche sind in verschiedenen
Längen lieferbar. Beachten Sie, dass die Klemmringkupp-
lungen Stützhülsen in den Rohren erfordern.
F1
F20
F30
Abbildung 41. Flexible Anschlussschläuche, SYST FH
F1 = Flexibler Schlauch mit Klemmringkupplungen
F20 = Flexibler Schlauch mit Schnellkupplungen (Push-on)
F30 = Flexibler Schlauch mit Schnellkupplung (Push-on) auf einer
Seite und Überwurfmutter G20ID auf der anderen Seite.
Siehe Kurzanleitung SYST FH im Internet.
Lüftungsnippel, Push-on
Als Ergänzung zu den meisten flexiblen Schläuchen mit
Schnellkupplungen (Push-on) ist ein Lüftungsnippel erhält-
lich. Der Nippel passt direkt auf die Push-on-Kupplung
des Schlauchs und wird mit nur einem Handgriff montiert.
Abbildung 42. Lüftungsnippel Push-on, SYST AR-12
