PACIFIC

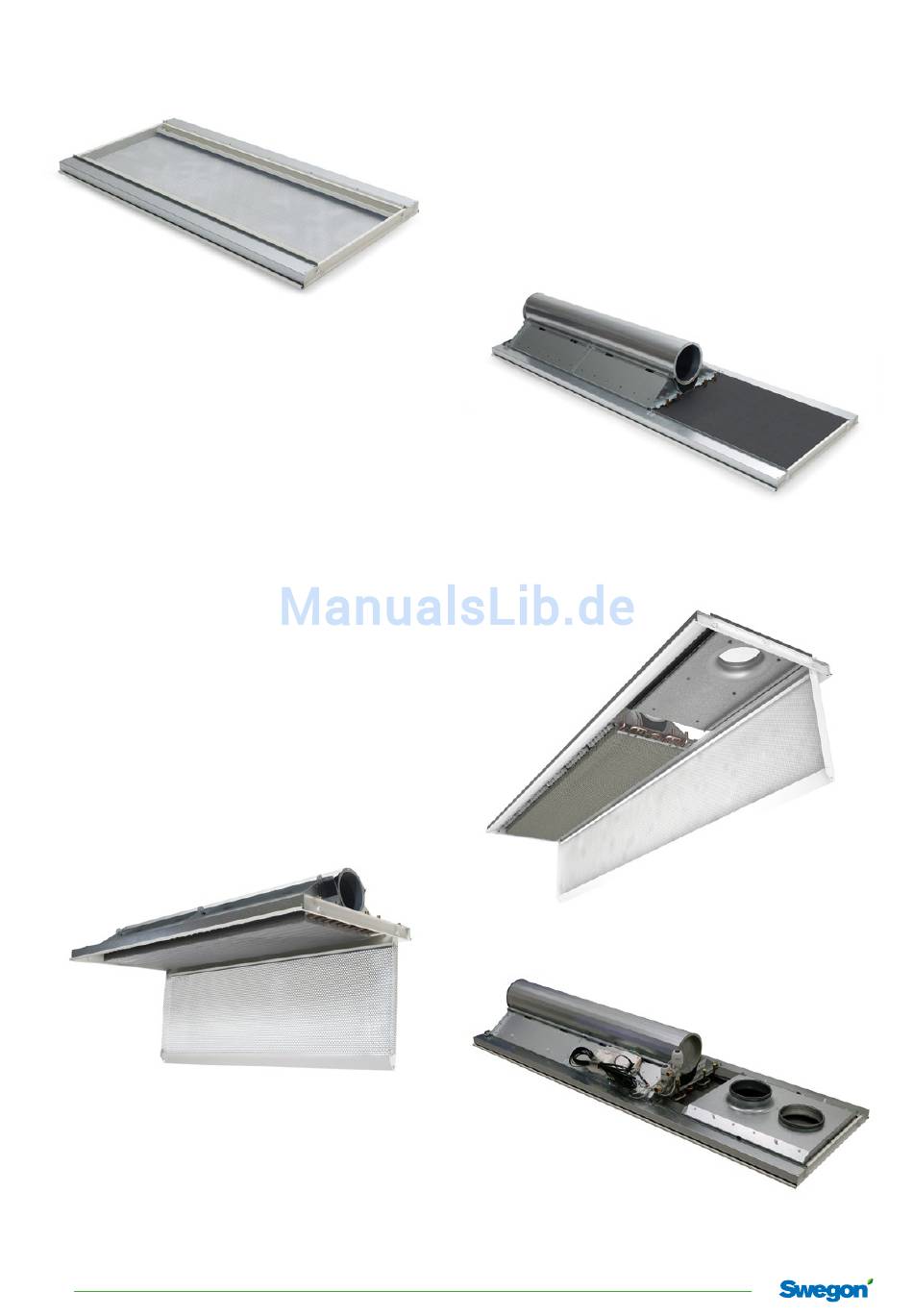

Abbildung 30. Designmodul
Das Designmodul bildet die Schnittstelle zum aktuellen
System der Innendecke. Für die Integration in die meisten
Innendeckensysteme sind maßgeschneiderte Module
erhältlich:
• T-Profil c-c 600 mm
• T-Profil c-c 625 mm
• T-Profil c-c 675 mm
• T-Profil imperial (USA)
• Kassettendecke
• Rastermaß
• Gipsdecke (erfordert separates Zubehör)
Zur Reinigung des Registers kann das Unterblech des
Designmoduls auf einer wahlfreien Seite um 90° geklappt
werden. Sicherheitsschnüre sichern das Unterblech vor
dem Herunterfallen.
Abbildung 31. Klappbares Unterblech
12
Konstruktionsänderungen vorbehalten.
In einigen Fällen ist es sinnvoll, ein im Verhältnis zum
Leistungsmodul sehr viel längeres Designmodul zu
wählen. Beispielsweise bei der Montage der Einheit in
einer Gipsdecke, bei der die Möglichkeit der Inspektion
von Ventilen und/oder Einjustierklappe erforderlich ist.
Wenn das Designmodul länger als das Leistungsmodul ist,
erhält man automatisch eine integrierte Revisionstür. Der
inaktive Teil des Designmoduls ist abgedeckt, um Pro-
bleme mit elektronischen Störungen zu vermeiden, und
um den Blick in die abgehängte Decke zu verbergen.
Abbildung 32. Eingebaute Inspektionsklappe durch kürzeres
Leistungsmodul oder längeres Designmodul.
Abbildung 33. PACIFIC SA/EA mit klappbarem Unterblech.
Abbildung 34. Pacific mit Zusatzmodul SA/EA und Steuerausrüs-
tung URC1
