Durch die unterschiedliche Einstellung der Düsenleisten
von VariFlow kann auf einfache Weise eine symmetrische,
asymmetrische oder verschobene Luftvolumenstromver-
teilung eingestellt werden.

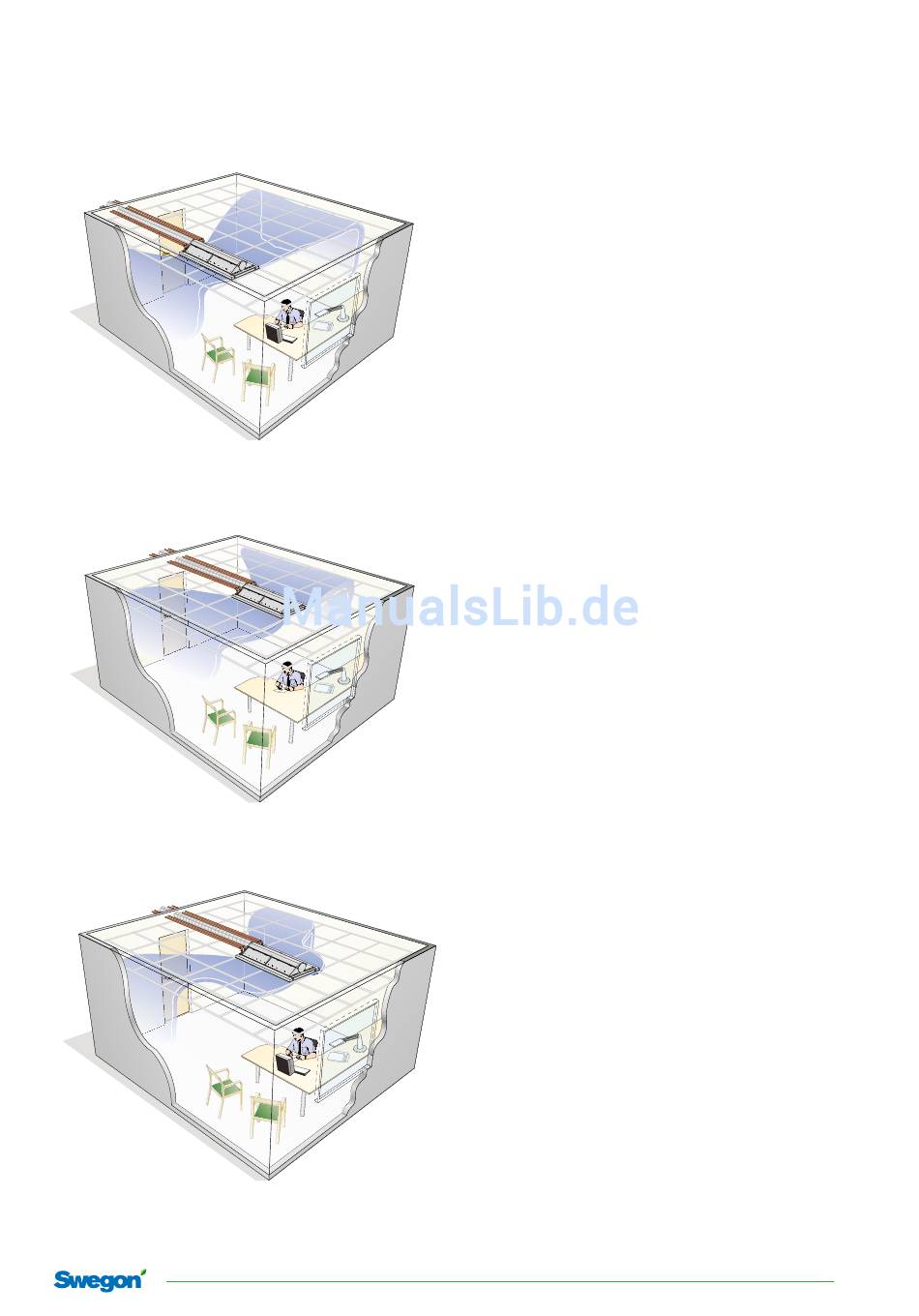

Abbildung 27. VariFlow mit asymmetrischer Volumenstromver-
teilung
Abbildung 28. VariFlow mit symmetrischer Volumenstromvertei-
lung
Abbildung 29. VariFlow mit verschobener Volumenstromvertei-
lung
Die k-Faktoren der Düsenleisten sind gegenseitig ange-
passt, damit die Verteilung des Luftvolumenstroms
geändert werden kann, ohne dabei den Gesamt-k-Faktor
der Klimabalken zu beeinflussen. Dadurch muss bei einer
Veränderung keine Neujustierung vorgenommen werden.
Die Sektionsaufteilung von VariFlow bietet eine große
Flexibilität. In dieser Dokumentation werden nur einige
der möglichen Einstellungen aufgezeigt. PACIFIC kann je
nach Wunsch für die Einjustierung vor Ort voreingestellt
oder alternativ werkseitig für eine wahlfreie Einstellung
ausgeliefert werden. Beachten Sie bitte, dass es in Hin-
blick auf die Logistik meistens von Vorteil ist, die Einjustie-
rung vor Ort vorzunehmen, besonders, wenn das Projekt
eine größere Anzahl an Einstellungsvarianten umfasst. Für
die Konfiguration empfehlen wir die neue Software von
Swegon, ProSelect WEB, die Sie auf unserer Internetseite
www.swegon.com finden.
20170828
Konstruktionsänderungen vorbehalten.
PACIFIC
11
