17

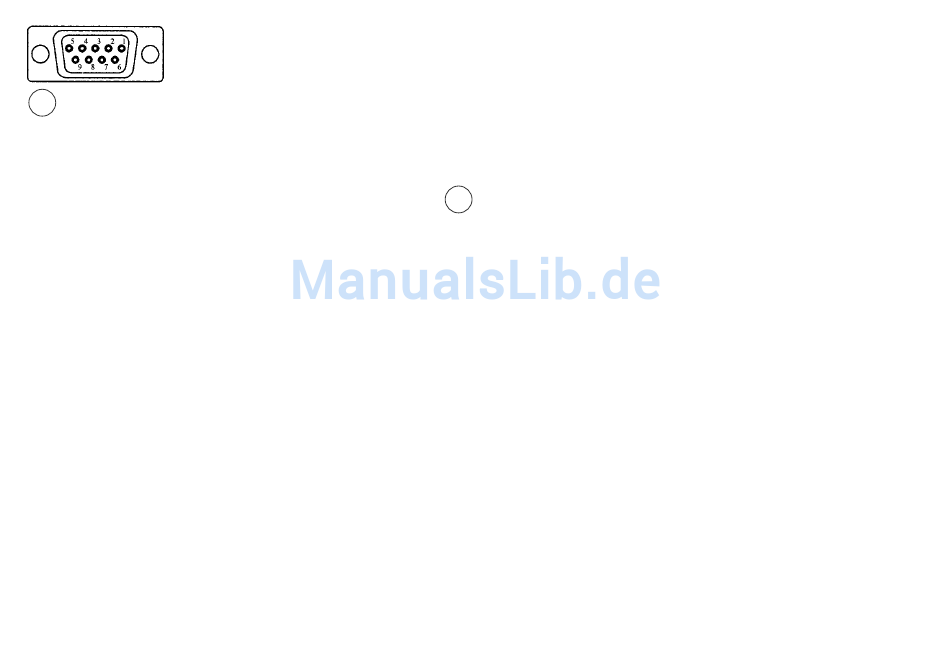

COLLEGAMENTO DI RADIO INTERCOMUNICANTE
PTT IN SERIE CON MICROF. + MASSA DI RIF. FASE FINALE
1.
2. Microf. -/Microtel. -
3. Ponticello a 6
4. Pulsante PTT
5.
6. Ponticello a 3
7. Pulsante PTT
8. Microf. +
9. Microtelefono +
PTT IN SERIE CON MICROF. + FASE FINALE PONTICELLATA
1.
2. Microf. -
3. Ponticello a 6
4. Pulsante PTT
5. Microtelefono -
6. Ponticello a 3
7. Pulsante PTT
8. Microf. +
9. Microtelefono +
CIRCUITO PTT SEPARATO PER MICROF. - MASSA RIF. FASE FINALE
1.
2. Ponticello a 3/microf. -
3. Ponticello a 2/(microtel. -)
4. Pulsante PTT
5.
6. Microf. +
7. Pulsante PTT
8. Radio PTT
9. Microtelefono +
CIRCUITO PTT SEPARATO PER MICROF. – FASE FINALE PONTICELLATA
1.
2. Ponticello a 3/microf. -
3. Ponticello a 2
4. Pulsante PTT
5. Microtelefono -
6. Microf. +
7. Pulsante PTT
8. Radio PTT
9. Microtelefono +
18
COLLEGAMENTO DI TELEFONO
Telefono con fase finale con massa di riferimento
Collegando i pin 4 e 8 si commuta l'amplificatore fra Stage e Road.
Il circuito non deve essere chiuso in modo permanente.
1.
2. Microf. -/Microtel. -
3.
4. Commutatore Stage/Road
5.
6. Microf. +
7.
8. Commutatore Stage/Road
9. Microtelefono +
Telefono con fase finale ponticellata
Collegando i pin 4 e 8 si commuta l'amplificatore fra Stage e Road.
Il circuito non deve essere chiuso in modo permanente.
1.
2. Microf. -
3.
4. Commutatore Stage/Road
5. Microtelefono -
6. Microf. +
7.
8. Commutatore Stage/Road
9. Microtelefono +
