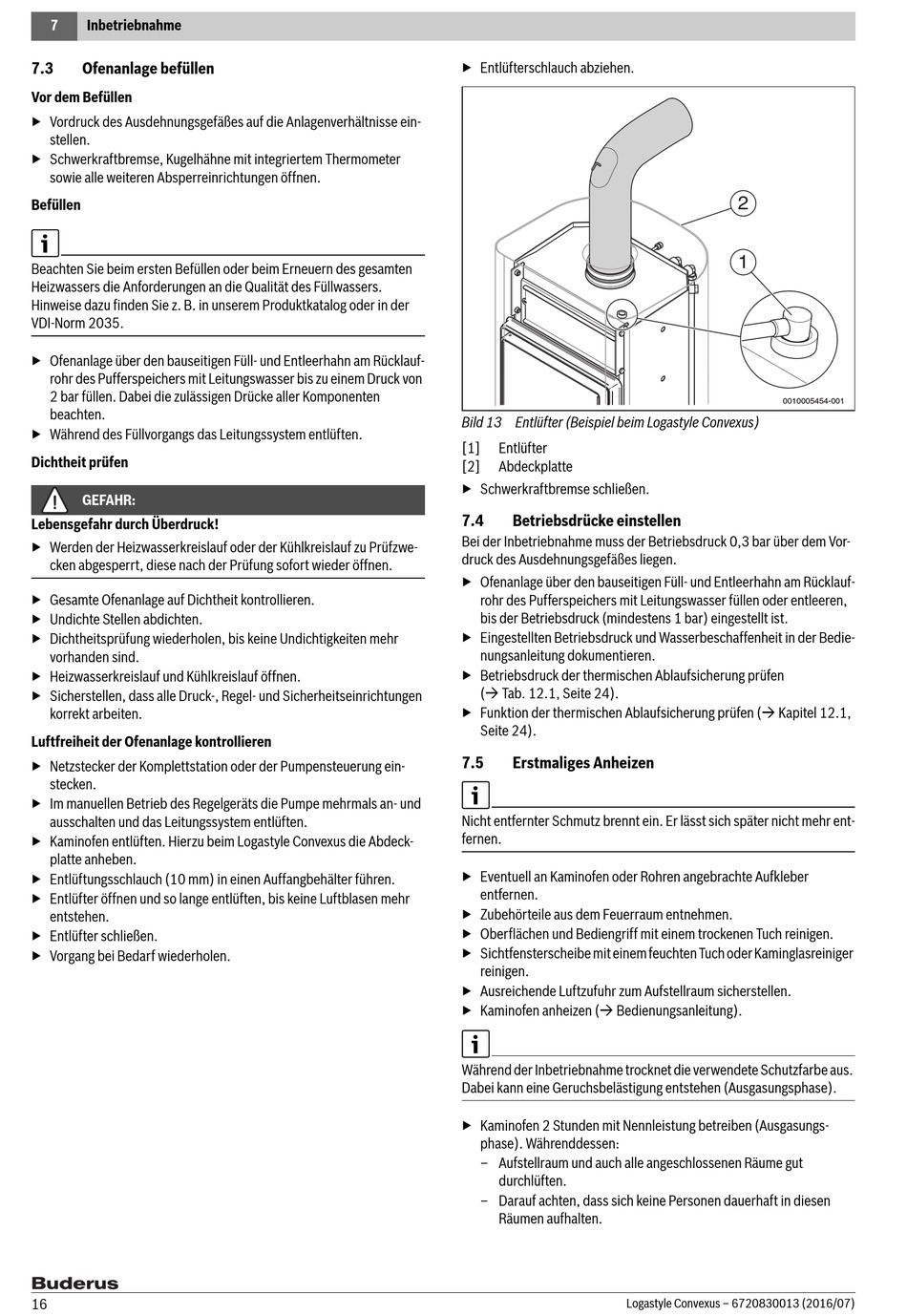

7 Inbetriebnahme
7.3 Ofenanlage befüllen
Vor dem Befüllen
▶ Vordruck des Ausdehnungsgefäßes auf die Anlagenverhältnisse ein-
stellen.
▶ Schwerkraftbremse, Kugelhähne mit integriertem Thermometer
sowie alle weiteren Absperreinrichtungen öffnen.
Befüllen
Beachten Sie beim ersten Befüllen oder beim Erneuern des gesamten
Heizwassers die Anforderungen an die Qualität des Füllwassers.
Hinweise dazu finden Sie z. B. in unserem Produktkatalog oder in der
VDI-Norm 2035.
▶ Ofenanlage über den bauseitigen Füll- und Entleerhahn am Rücklauf-
rohr des Pufferspeichers mit Leitungswasser bis zu einem Druck von
2 bar füllen. Dabei die zulässigen Drücke aller Komponenten
beachten.
▶ Während des Füllvorgangs das Leitungssystem entlüften.
Dichtheit prüfen
GEFAHR:
Lebensgefahr durch Überdruck!
▶ Werden der Heizwasserkreislauf oder der Kühlkreislauf zu Prüfzwe-
cken abgesperrt, diese nach der Prüfung sofort wieder öffnen.
▶ Gesamte Ofenanlage auf Dichtheit kontrollieren.
▶ Undichte Stellen abdichten.
▶ Dichtheitsprüfung wiederholen, bis keine Undichtigkeiten mehr
vorhanden sind.
▶ Heizwasserkreislauf und Kühlkreislauf öffnen.
▶ Sicherstellen, dass alle Druck-, Regel- und Sicherheitseinrichtungen
korrekt arbeiten.
Luftfreiheit der Ofenanlage kontrollieren
▶ Netzstecker der Komplettstation oder der Pumpensteuerung ein-
stecken.
▶ Im manuellen Betrieb des Regelgeräts die Pumpe mehrmals an- und
ausschalten und das Leitungssystem entlüften.
▶ Kaminofen entlüften. Hierzu beim Logastyle Convexus die Abdeck-
platte anheben.
▶ Entlüftungsschlauch (10 mm) in einen Auffangbehälter führen.
▶ Entlüfter öffnen und so lange entlüften, bis keine Luftblasen mehr
entstehen.
▶ Entlüfter schließen.
▶ Vorgang bei Bedarf wiederholen.
16
▶ Entlüfterschlauch abziehen.
Bild 13 Entlüfter (Beispiel beim Logastyle Convexus)
[1] Entlüfter
[2] Abdeckplatte
▶ Schwerkraftbremse schließen.
7.4 Betriebsdrücke einstellen
Bei der Inbetriebnahme muss der Betriebsdruck 0,3 bar über dem Vor-
druck des Ausdehnungsgefäßes liegen.
▶ Ofenanlage über den bauseitigen Füll- und Entleerhahn am Rücklauf-
rohr des Pufferspeichers mit Leitungswasser füllen oder entleeren,
bis der Betriebsdruck (mindestens 1 bar) eingestellt ist.
▶ Eingestellten Betriebsdruck und Wasserbeschaffenheit in der Bedie-
nungsanleitung dokumentieren.
▶ Betriebsdruck der thermischen Ablaufsicherung prüfen
( Tab. 12.1, Seite 24).
▶ Funktion der thermischen Ablaufsicherung prüfen ( Kapitel 12.1,
Seite 24).
7.5

Erstmaliges Anheizen

Nicht entfernter Schmutz brennt ein. Er lässt sich später nicht mehr ent-
fernen.
▶ Eventuell an Kaminofen oder Rohren angebrachte Aufkleber
entfernen.
▶ Zubehörteile aus dem Feuerraum entnehmen.
▶ Oberflächen und Bediengriff mit einem trockenen Tuch reinigen.
▶ Sichtfensterscheibe mit einem feuchten Tuch oder Kaminglasreiniger
reinigen.
▶ Ausreichende Luftzufuhr zum Aufstellraum sicherstellen.
▶ Kaminofen anheizen ( Bedienungsanleitung).
Während der Inbetriebnahme trocknet die verwendete Schutzfarbe aus.
Dabei kann eine Geruchsbelästigung entstehen (Ausgasungsphase).
▶ Kaminofen 2 Stunden mit Nennleistung betreiben (Ausgasungs-
phase). Währenddessen:
– Aufstellraum und auch alle angeschlossenen Räume gut
durchlüften.
– Darauf achten, dass sich keine Personen dauerhaft in diesen
Räumen aufhalten.
Logastyle Convexus – 6720830013 (2016/07)
2
1
0010005454-001
