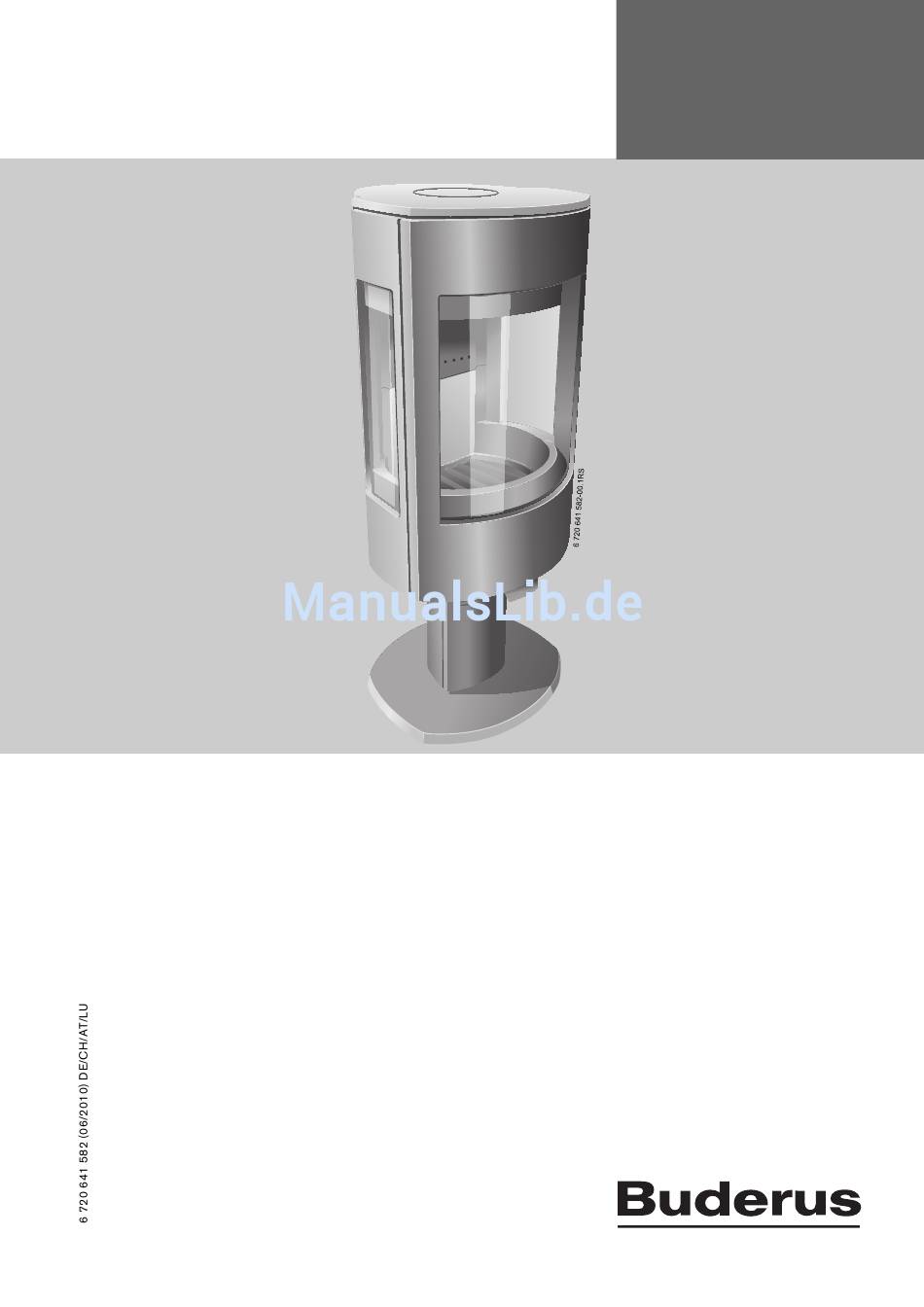

- Seite 1 Installationsanleitung Kaminofen Logastyle 32 Für das Fachhandwerk Vor Installation und War- tung sorgfältig lesen.
-
Seite 2: Inhaltsverzeichnis
Kaminofen pflegen ....22 Sichtfensterscheibe reinigen ... 22 Logastyle 32 - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 3: Symbolerklärung Und Sicherheitshinweise
Nichtbeachten der Sicherheitshinweise kann zu schwe- ren Personenschäden - auch mit Todesfolge - sowie Sach- und Umweltschäden führen. B Sicherheitshinweise lesen und enthaltene Anweisun- gen befolgen. B Sicherstellen, dass die Abnahme des Kaminofens durch den Bezirks-Schornsteinfegermeister erfolgt. Logastyle 32 - Änderungen aufgrund technischer Verbesserungen vorbehalten. - Seite 4 B Im Umkreis von 200 mm zur Anschlussöffnung alle brennbaren oder temperaturempfindlichen Baustoffe auf und in der Wand entfernen. Durch nicht brennbare Materialien ersetzen. B Abstand von 400 mm zu brennbaren oder temperatur- empfindlichen Baustoffen an der Decke einhalten. Logastyle 32 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
-
Seite 5: Angaben Zum Produkt
über die Sichtfensterscheibe und den Kor- pus aus Gusseisen abgegeben. Typschild Das Typschild befindet sich auf der Rückseite des Kaminofens. Bild 1 Kaminofen Kaminofen aus Gusseisen Feuerraumboden Selbstschließende Feuerraumtür Primärluftschieber Türgriff Sekundärluftschieber Fuß Logastyle 32 - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 6: Werkzeuge, Materialien Und Hilfsmittel
Mindestförderdruck bei NWL 11,2 Tab. 3 Schornsteinbemessung nach DIN EN 13384-1 Bild 2 Abmessungen des Kaminofens (Maße in mm) Beachten Sie für die Schornsteinbemessung die Sicherheitshinweise in Kapitel 1.2 auf Seite 3. Logastyle 32 - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 7: Vorschriften
GEFAHR: Lebensgefahr durch zu geringe Tragfähigkeit der Aufstellfläche! B Kaminofen nur bei ausreichender Tragfä- higkeit aufstellen. B Wenn erforderlich, Tragfähigkeit durch geeignete Maßnahmen sicherstellen (z. B. Bodenplatte zur Lastverteilung). Bild 3 Sicherheitsabstände (Maße in mm) Logastyle 32 - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 8: Brennstoffe
• Nadelhölzer sind harzreich, brennen schneller ab und neigen stärker zu Funkenbildung. Bild 4 Brennstofflagerung außerhalb von Gebäuden Lagerung innerhalb von Gebäuden B Scheitholz in einem möglichst trockenen und belüfte- ten Raum lagern. Logastyle 32 - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 9: Montage
B Kaminofen vorsichtig von der Palette heben und am Aufstellort platzieren. B Kaminofen auf waagerechter Fläche aufstellen. Bild 5 Kaminofen auf Palette (Prinzipabbildung) Styroporabdeckung Spanngurt Karton Karton mit Zubehör im Feuerraum Holzverschlag Transportsicherung Logastyle 32 - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 10: Abgasanschluss Herstellen
– Strukturierte Verschlusskappe [9] mit Halter [5] und Mutter [6] von innen festschrauben. Bild 6 Abgasanschlüsse Obere Abgasöffnung Rückseitige Abgasöffnung Bild 7 Abgasanschluss nach oberen herstellen Schrauben Abgasstutzen Dichtschnur Muttern Halter für Verschlusskappe Mutter Gewindebolzen Dichtschnur Strukturierte Verschlusskappe Logastyle 32 - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 11: Abgasanschluss Hinten Herstellen
Schornstein hineinragt. B Dichtheit der Rohranschlüsse sicherstellen. Bild 8 Abgasanschluss hinten herstellen Bild 9 Verbindung zum Schornstein herstellen Glatte Verschlusskappe Dichtschnur Abgasrohr (montiert) Gewindebolzen Kaminofen Halter für Verschlusskappe Muttern Dichtschnur Abgasstutzen Schrauben Logastyle 32 - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 12: Verbrennungsluftversorgung Herstellen
Absperrklappe versehen. Darauf achten, dass die Stel- B Höhere Widerstände durch Verwendung von Bögen, lung der Absperrklappe für den Betreiber gut erkenn- Umlenkungen oder langen Leitungsstücken bei der bar ist. Auslegung der Verbrennungsluftleitung besonders berücksichtigen. Logastyle 32 - Änderungen aufgrund technischer Verbesserungen vorbehalten. - Seite 13 Externe Verbrennungsluftversorgung von unten herstellen Der Kaminofen ist bei Auslieferung für raum- luftabhängigen Betrieb vorbereitet. B Wenn erforderlich, Bodenbohrung für die Verbren- nungsluftleitung herstellen. Bild 12 Externe Verbrennungsluft von unten Dichtschnur Verbrennungsluftstutzenadapter Verbrennungsluftleitung Logastyle 32 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
- Seite 14 Bild 13 Hintere Verbrennungsluftöffnung öffnen Mutter und Unterlegscheibe Halter für Verschlussdeckel Verschlussdeckel Senkkopfschraube Bild 14 Externe Verbrennungsluft von hinten Halter Dichtschnur Verbrennungsluftstutzen Ø 100 mm Senkkopfschrauben Verbrennungsluftstutzenadapter Ø 120 mm Madenschrauben B Verbrennungsluftleitung am Verbrennungsluftstutzen anschließen. Logastyle 32 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
-
Seite 15: Inbetriebnahme
B Während der Ausgasungsphase: – Aufstellraum und auch alle angeschlossenen Räume gut durchlüften. – Darauf achten, dass sich während der Ausgasungs- Bild 15 Feuerraumtür öffnen und schließen phase keine Personen in diesen Räumen aufhalten. Türgriff Logastyle 32 - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 16: Einweisung Des Betreibers In Funktion Und Bedienung Des Kaminofens
Aufstellraum! B Kaminofen nur bei geschlossener Feuer- raumtür betreiben. B Sicherstellen, dass der Verbrennungsluft- bedarf von mindestens 34 m³/h gedeckt ist. Bild 16 Regulierung der Verbrennungsluft Primärluft Sekundär- und Scheibenspülluft Ständige Luftzufuhr Logastyle 32 - Änderungen aufgrund technischer Verbesserungen vorbehalten. - Seite 17 Kaminofens und die Schadstoffemissions- werte erhöhen sich. Bild 17 Feuerraum B Am Ende der Abbrandperiode bei Bedarf Feuerraum wieder Holz nachlegen. Aschekasten Feuerraumtür Die optimale Holzscheitlänge für den Kaminofen beträgt 25 cm. Logastyle 32 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
- Seite 18 B Beim Einlegen von Holz beachten, dass sich die Feuerraumtür selbst schließt. B Feuerraumboden bei Bedarf entaschen. B Zündhilfe (z. B. Buderus Feuerwürfel) in die Mitte des Feuerraumbodens legen und anzünden. B Sechs 25 cm lange dünne Holzscheite, jeweils 2 paral- lel und die Lagen versetzt wie ein X um die brennende Zündhilfe in drei Schichten aufbauen.
-
Seite 19: Heizen In Der Übergangszeit
Zu viel Asche im Aschekasten kann den Zu- tritt der Primärluft verhindern. B Darauf achten, dass der Aschekasten nie ganz gefüllt ist. B Regelmäßig den Feuerraumboden mit ei- nem Besen von Asche befreien. Logastyle 32 - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 20: Brennstoffmenge Und Einstellen Der Verbrennungsluft
Abbrand und kurzzeitig hohe Leistung ver- wenden. Grundsätzlich ist Holz als Brennstoff nur be- dingt regelbar. Erste praktische Erfahrungen im Umgang mit dem Kaminofen vermitteln Ih- nen die Kenntnis der für Sie richtigen Einstel- lung der Leistung. Logastyle 32 - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 21: Umweltschutz/Entsorgung
Altgeräte enthalten Wertstoffe, die einer Wiederverwer- tung zuzuführen sind. Die Baugruppen sind leicht zu trennen und die Kunst- stoffe sind gekennzeichnet. Somit können die verschiede- nen Baugruppen sortiert und dem Recycling oder der Entsorgung zugeführt werden. Logastyle 32 - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 22: Pflege, Reinigung Und Wartung
Innenteile links und rechts (Stehrost) B Sichtfensterscheibe abkühlen lassen. Innenteile links und rechts (gusseiserne Eckteile) B Leichte Verschmutzung der Sichtfensterscheibe mit Vermiculiteplatte feuchtem Tuch entfernen. Entaschungsklappe B Starke Verschmutzung der Sichtfensterscheibe mit Feuerraumboden Buderus Kaminglasreiniger entfernen. Logastyle 32 - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 23: Flammplatte Ausbauen
B Sicherstellen, dass ein zugelassener Fachbetrieb beschädigte Teile erneuert. Bild 23 Flammplatte ausbauen Flammplatte B Ascheablagerungen aussaugen. B Flammplatte in umgekehrter Reihenfolge wieder ein- bauen. B Darauf achten, dass die Flammplatte auf dem Gussauf- lager aufliegt. Logastyle 32 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
