5 Installation
5.2

Kaminofen aufstellen

5.2.1

Sicherheitshinweise zur Installation

HVerletzungsgefahr durch Tragen schwerer Lasten!
▶ Kaminofen mit einer ausreichenden Anzahl von Personen heben und
bewegen.
ACHTUNG: Der Kaminofen ist kopflastig!
HSachschaden am Bodenbelag!
Glas- oder Keramikunterlagen können durch Ziehen und Verkanten des
Kaminofens brechen.
▶ Kaminofen vorsichtig bewegen, geeignete Hilfsmittel verwenden.
HSachschaden durch Überhitzung!
Bei nicht waagerechter Ausrichtung können Luftblasen im Wärme-
tauscher entstehen. Dadurch kann der Kaminofen in Teilbereichen über-
hitzen.
▶ Kaminofen waagerecht ausrichten.
5.2.2

Auspacken

▶ Verpackung entfernen und umweltgerecht entsorgen.
▶ Kaminofen auf eventuelle Transportschäden prüfen.
5.2.3

Aufstellen und ausrichten

Zur Transportsicherung ist der Kaminofen auf die Palette geschraubt.
▶ Schrauben der Transportsicherung auf der Palette lösen.
▶ Kaminofen von der Palette heben.
▶ Kaminofen unter Beachtung der Aufstellbedingungen und der
Sicherheitsabstände am Aufstellort positionieren.
Um später die Verkleidung (Sockel) montieren zu können, müssen die
Stellfüße so weit herausgeschraubt werden, dass zwischen dem Boden
und der Unterkante des Ofens mindestens 30 mm Bodenfreiheit be-
steht.
▶ Stellfüße herausdrehen, um den Kaminofen senkrecht und waage-
recht auszurichten.
▶ Wellpappe über dem Abgasstutzen vom Rohrbündel entfernen und
umweltgerecht entsorgen.
10
5.3

Rohrleitungen installieren

5.3.1

Hinweise zur Verrohrung und den Komponenten

3
1 2

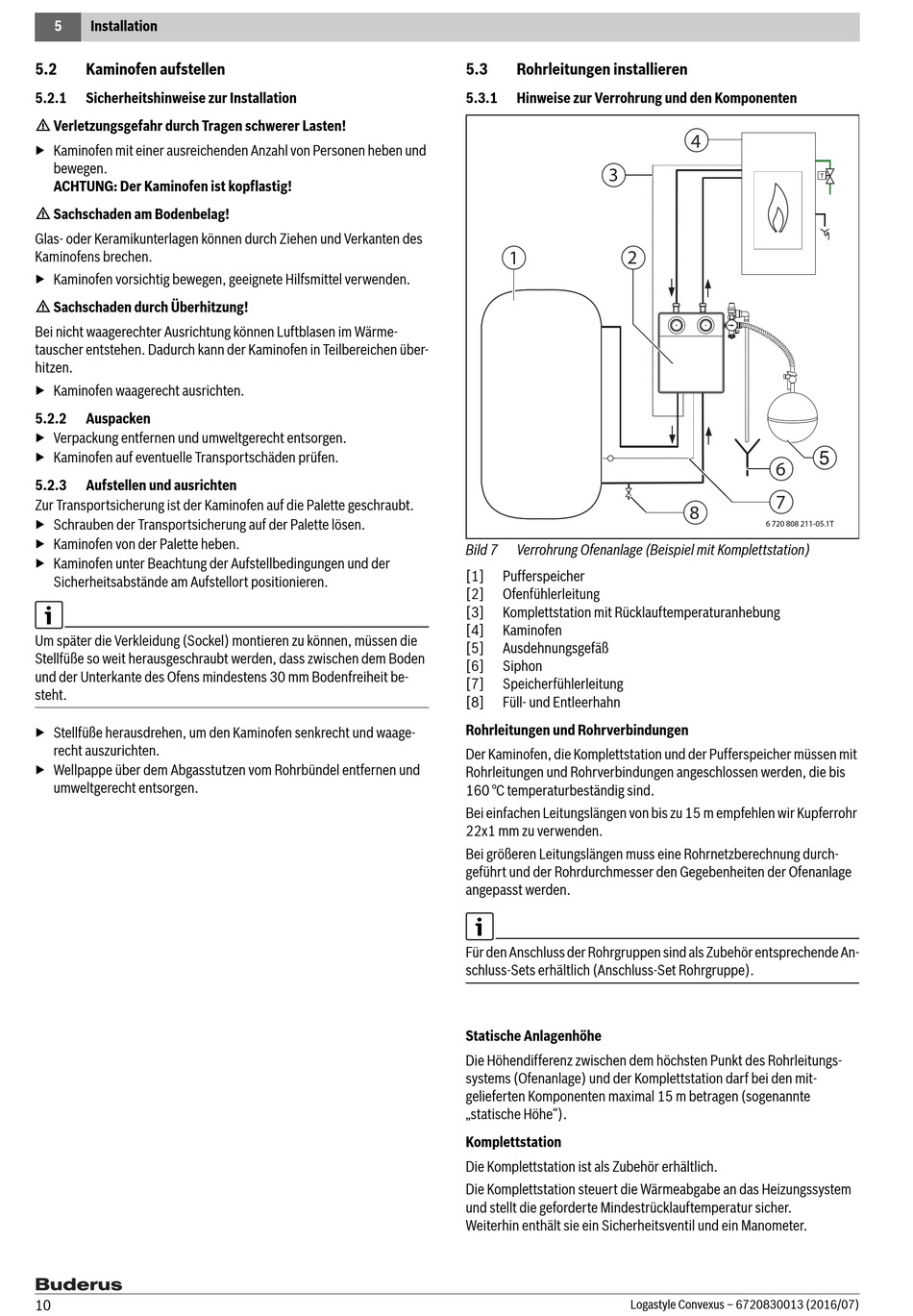

Bild 7 Verrohrung Ofenanlage (Beispiel mit Komplettstation)
[1] Pufferspeicher
[2] Ofenfühlerleitung
[3] Komplettstation mit Rücklauftemperaturanhebung
[4] Kaminofen
[5] Ausdehnungsgefäß
[6] Siphon
[7] Speicherfühlerleitung
[8] Füll- und Entleerhahn
Rohrleitungen und Rohrverbindungen
Der Kaminofen, die Komplettstation und der Pufferspeicher müssen mit
Rohrleitungen und Rohrverbindungen angeschlossen werden, die bis
160 °C temperaturbeständig sind.
Bei einfachen Leitungslängen von bis zu 15 m empfehlen wir Kupferrohr
22x1 mm zu verwenden.
Bei größeren Leitungslängen muss eine Rohrnetzberechnung durch-
geführt und der Rohrdurchmesser den Gegebenheiten der Ofenanlage
angepasst werden.
Für den Anschluss der Rohrgruppen sind als Zubehör entsprechende An-
schluss-Sets erhältlich (Anschluss-Set Rohrgruppe).
Statische Anlagenhöhe
Die Höhendifferenz zwischen dem höchsten Punkt des Rohrleitungs-
systems (Ofenanlage) und der Komplettstation darf bei den mit-
gelieferten Komponenten maximal 15 m betragen (sogenannte
„statische Höhe").
Komplettstation
Die Komplettstation ist als Zubehör erhältlich.
Die Komplettstation steuert die Wärmeabgabe an das Heizungssystem
und stellt die geforderte Mindestrücklauftemperatur sicher.
Weiterhin enthält sie ein Sicherheitsventil und ein Manometer.
Logastyle Convexus – 6720830013 (2016/07)
