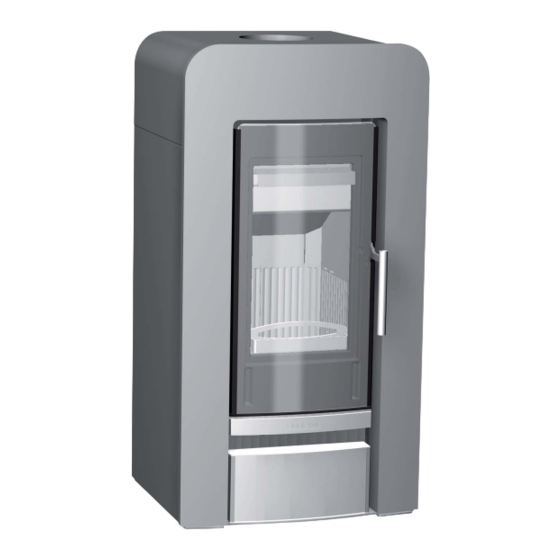

- Seite 1 Kaminofen Bedienungsanleitung Logastyle 21W Vor Montage und Wartung sorgfältig lesen.
-
Seite 2: Inhaltsverzeichnis
Allgemeine Sicherheitshinweise ....3 Egal ob Wärme, Warmwasser oder Lüftung – mit einem Buderus Produkt erhalten Sie hocheffiziente Heiztechnik in bewährter Buderus Qualität, die Ihnen lange und zuverlässig Behaglichkeit schenken wird. -
Seite 3: Sicherheitshinweise Und Symbolerklärung
Bedienfehler können zu Personenschäden und/oder Sachschäden füh- ren. ▶ Sicherstellen, dass Kinder das Gerät nicht unbeaufsichtigt bedienen oder damit spielen. ▶ Sicherstellen, dass nur Personen Zugang haben, die in der Lage sind, das Gerät sachgerecht zu bedienen. Logastyle 21W – 6 720 647 909 (2016/04) -
Seite 4: Angaben Zum Produkt
Fachbetrieb durchführen lassen. Bild 1 Karton auf Palette und erforderliches Zubehör ▶ Nur Originalersatzteile und Zubehör von Buderus verwenden. Für ▶ Lieferumfang auf Unversehrtheit und Vollständigkeit prüfen. Schäden, die durch nicht von Buderus gelieferte Ersatzteile entste- – 1 Karton auf Palette mit Kaminofen hen, kann Buderus keine Haftung übernehmen. -
Seite 5: Eg-Konformitätserklärung
Sie können die Konformitätserklärung des Produktes im Internet unter www.buderus.de/konfo abrufen oder bei der zuständigen Buderus-Nie- derlassung anfordern. Typschild Das Typschild befindet sich auf der Rückseite des Kaminofens. Zubehör • Komplettstation. Logastyle 21W – 6 720 647 909 (2016/04) -
Seite 6: Produktbeschreibung
Rohrbündel mit Abgasumlenkblech Umlenkstein Feuerraum mit Feuerraumauskleidung aus Guss- und Vermiculiteplatten Stehrost Aschekasten, eingeschoben im Aschefach Sekundärluftschieber [10] Primärluftschieber [11] Verbrennungsluftanschluss [12] Roter Prüfknopf der thermischen Ablaufsicherung [13] Hintere Verkleidung [14] Abgasstutzen Logastyle 21W – 6 720 647 909 (2016/04) -
Seite 7: Technische Daten
°C Druckverlust des Wärmetauschers mbar Erforderliche Mindestgröße des Pufferspeichers Liter Thermische Ablaufsicherung: Mindest-Durchflussmenge Leistung der thermischen Ablaufsicherung bei Mindestfließdruck 2 bar und Mindestdurch- flussmenge 700 l/h Tab. 2 Technische Daten des Kaminofens Logastyle 21W – 6 720 647 909 (2016/04) -
Seite 8: Brennstoffe
• Laubhölzer sind besonders gut als Brennholz geeignet. Sie brennen langsam mit ruhiger Flamme ab und bilden eine lang anhaltende Glut. • Nadelhölzer sind harzreich, brennen schneller ab und neigen stärker zu Funkenbildung. Logastyle 21W – 6 720 647 909 (2016/04) -
Seite 9: Inbetriebnahme
Ihre Anlage gültigen Werte in die nachfolgende Tabelle ein. Betriebsdruck Betriebsdruck-Sollwert (optimaler Wert) _____________ bar Maximaler Betriebsdruck der Hei- zungsanlage (Standard = 2 bar) _____________ bar Ergänzungswasser ist aufzubereiten Ja / Nein Tab. 3 Betriebsdruck (wird vom Installateur eingetragen) Logastyle 21W – 6 720 647 909 (2016/04) -
Seite 10: Heizen Vorbereiten
Primärluftschieber geschlossen Sekundärluftschieber offen ▶ Ausreichende Frischluftzufuhr sicherstellen. Sekundärluftschieber geschlossen Feuerraumtür VORSICHT: Verletzungsgefahr durch selbstschließende Feuerraumtür! ▶ Beim Einlegen von Brenngut die selbstschließende Tür beachten. ▶ Zwei Feuerwürfel auf den Gitterrost legen. Logastyle 21W – 6 720 647 909 (2016/04) -
Seite 11: Brennstoff Nachlegen
▶ Zum Öffnen und Schließen der Feuerraumtür Schutz- handschuh verwenden. ▶ Feuerraumtür öffnen. ▶ Brennstoff nachlegen: – max. 1,7 kg Scheitholz (bis 250 mm Länge) – Brennstoff nicht höher als Stehrost stapeln. ▶ Feuerraumtür schließen und mit Bediengriff verriegeln. Logastyle 21W – 6 720 647 909 (2016/04) -
Seite 12: Heizleistung Anpassen
Verbrennungsergebnisse erreicht und es ent- stehen weniger Emissionen. Die Notkühlung schützt den Kaminofen vor Überhitzung. Darauf achten, dass die Notkühlung z. B. wegen der hohen Wasserkosten nur im Notfall zur Anwendung kommt. Logastyle 21W – 6 720 647 909 (2016/04) -
Seite 13: Umweltschutz/Entsorgung
▶ Die Sichtfensterscheibe abkühlen lassen. ▶ Reinigungsmittel ohne scheuernde Substanzen ver- wenden. ▶ Sichtfensterscheibe abkühlen lassen. ▶ Leichte Verschmutzung der Sichtfensterscheibe mit feuchtem Tuch entfernen. ▶ Starke Verschmutzung der Sichtfensterscheibe mit Buderus-Kamin- glasreiniger entfernen. Logastyle 21W – 6 720 647 909 (2016/04) -
Seite 14: Feuerraumauskleidung Reinigen
▶ Inspektionsdeckel [4] durch Lösen der Muttern demontieren. 6 720 646 591-21.1ITL Bild 8 Primärluftöffnungen 6 720 647 908-03.2ITL Bild 10 Inspektionsdeckel öffnen Abdeckplatte/Blende Wärmedämmung Inspektionsdeckel mit Dichtung Frontblende ▶ Abgasumlenkbleche [2] unten zwischen dem Rohrbündel liegend herausnehmen. Logastyle 21W – 6 720 647 909 (2016/04) -
Seite 15: Luftwege Reinigen
Das Luftleitblech ( Bild 14) darf nicht demontiert wer- den. 6 720 646 591-20.1ITL Bild 12 Umlenkstein entnehmen Umlenkstein ▶ Feuerraumtür schließen und mit Bediengriff verriegeln. 6 720 647 908-15.1ITL Bild 14 Feuerraum Luftleitblech Vermiculiteplatten Gussplatten Stehrost Logastyle 21W – 6 720 647 909 (2016/04) -
Seite 16: Betriebsdruck Prüfen, Heizwasser Nachfüllen Und Ofenanlage Entlüften
Betriebsdruck prüfen Der Heizungsfachbetrieb hat den erforderlichen Betriebsdruck einge- stellt und in Tabelle 3, Seite 9 eingetragen. 6 720 646 591-15.2ITL Bild 16 Feuerraumauskleidung demontieren ▶ Feuerraumboden herausnehmen. ▶ Aschekasten und Auflageblech herausnehmen. Logastyle 21W – 6 720 647 909 (2016/04) -
Seite 17: Heizwasser Nachfüllen Und Ofenanlage Entlüften
Schlauch auf die Schlauchtülle des Füll- und Entleerhahns aufste- cken, mit Schlauchschelle sichern und Füll- und Entleerhahn öffnen. ▶ Ofenanlage langsam befüllen. Dabei Druckanzeige (Manometer) be- obachten. ▶ Während des Füllvorgangs das Leitungssystem entlüften. Logastyle 21W – 6 720 647 909 (2016/04) -
Seite 18: Störungen Beheben
▶ Service anrufen. Primärluftkanal mit Asche oder Brennstoff ver- ▶ Asche aus dem Aschekasten und dem Aschefach entfernen. schlossen. ▶ Primärluftöffnung freihalten. ▶ Primärluftkanal reinigen/aussaugen. Tab. 5 Störungen, mögliche Ursachen und Abhilfe Logastyle 21W – 6 720 647 909 (2016/04) - Seite 19 ▶ Betriebsdruck prüfen und ggf. Wasser nachfüllen. Risse in der Feuerraum- Restfeuchte in Bauteilen Bei breiten Rissen oder herausgebrochenen Stücken, die bis auf auskleidung die Gerätekonstruktion reichen: ▶ Feuerraumauskleidung austauschen lassen. Tab. 5 Störungen, mögliche Ursachen und Abhilfe Logastyle 21W – 6 720 647 909 (2016/04)
