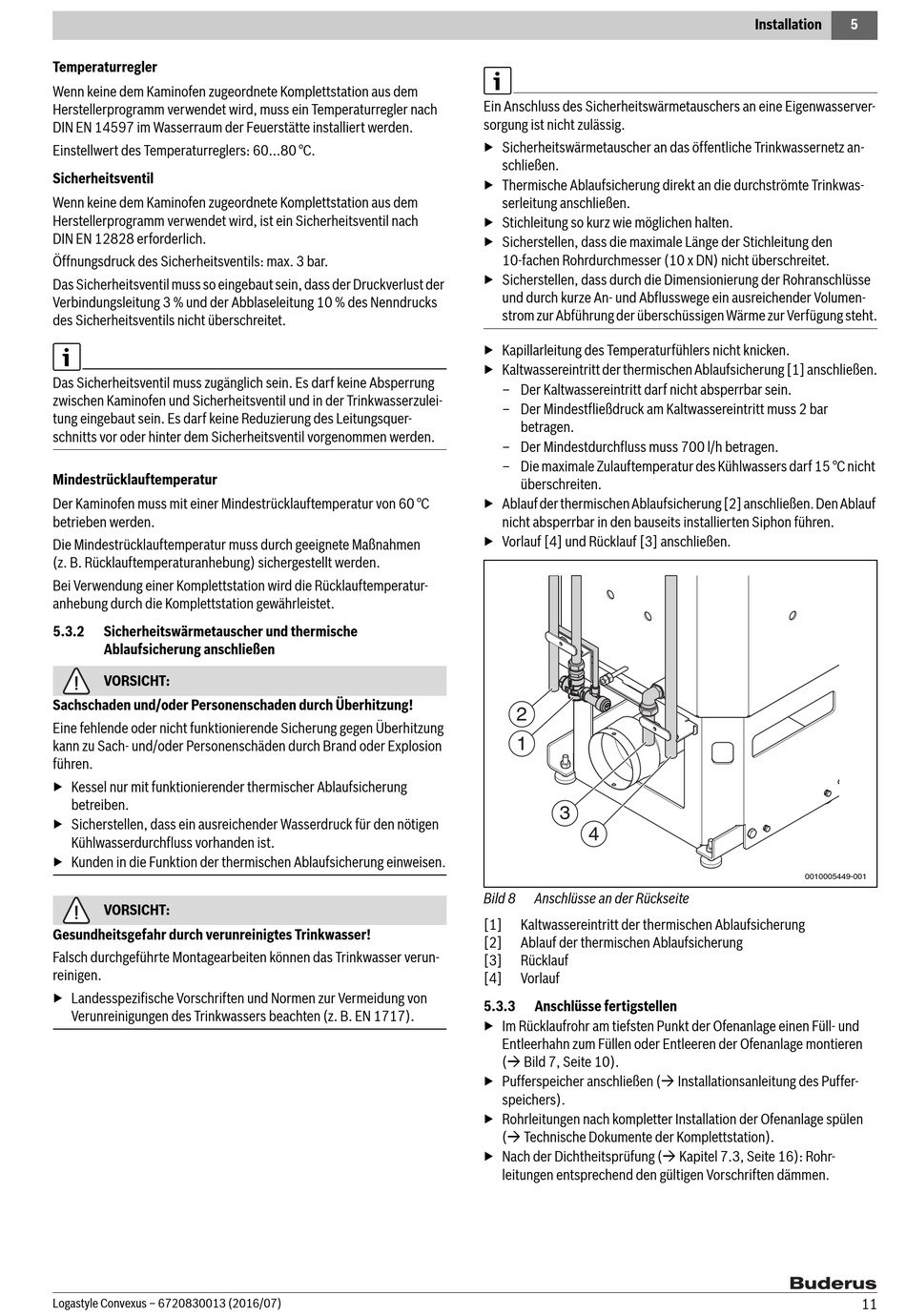

Temperaturregler
Wenn keine dem Kaminofen zugeordnete Komplettstation aus dem
Herstellerprogramm verwendet wird, muss ein Temperaturregler nach
DIN EN 14597 im Wasserraum der Feuerstätte installiert werden.
Einstellwert des Temperaturreglers: 60...80 °C.
Sicherheitsventil
Wenn keine dem Kaminofen zugeordnete Komplettstation aus dem
Herstellerprogramm verwendet wird, ist ein Sicherheitsventil nach
DIN EN 12828 erforderlich.
Öffnungsdruck des Sicherheitsventils: max. 3 bar.
Das Sicherheitsventil muss so eingebaut sein, dass der Druckverlust der
Verbindungsleitung 3 % und der Abblaseleitung 10 % des Nenndrucks
des Sicherheitsventils nicht überschreitet.
Das Sicherheitsventil muss zugänglich sein. Es darf keine Absperrung
zwischen Kaminofen und Sicherheitsventil und in der Trinkwasserzulei-
tung eingebaut sein. Es darf keine Reduzierung des Leitungsquer-
schnitts vor oder hinter dem Sicherheitsventil vorgenommen werden.
Mindestrücklauftemperatur
Der Kaminofen muss mit einer Mindestrücklauftemperatur von 60 °C
betrieben werden.
Die Mindestrücklauftemperatur muss durch geeignete Maßnahmen
(z. B. Rücklauftemperaturanhebung) sichergestellt werden.
Bei Verwendung einer Komplettstation wird die Rücklauftemperatur-
anhebung durch die Komplettstation gewährleistet.
5.3.2 Sicherheitswärmetauscher und thermische
Ablaufsicherung anschließen
VORSICHT:
Sachschaden und/oder Personenschaden durch Überhitzung!
Eine fehlende oder nicht funktionierende Sicherung gegen Überhitzung
kann zu Sach- und/oder Personenschäden durch Brand oder Explosion
führen.
▶ Kessel nur mit funktionierender thermischer Ablaufsicherung
betreiben.
▶ Sicherstellen, dass ein ausreichender Wasserdruck für den nötigen
Kühlwasserdurchfluss vorhanden ist.
▶ Kunden in die Funktion der thermischen Ablaufsicherung einweisen.
VORSICHT:
Gesundheitsgefahr durch verunreinigtes Trinkwasser!
Falsch durchgeführte Montagearbeiten können das Trinkwasser verun-
reinigen.
▶ Landesspezifische Vorschriften und Normen zur Vermeidung von
Verunreinigungen des Trinkwassers beachten (z. B. EN 1717).
Logastyle Convexus – 6720830013 (2016/07)
Ein Anschluss des Sicherheitswärmetauschers an eine Eigenwasserver-
sorgung ist nicht zulässig.
▶ Sicherheitswärmetauscher an das öffentliche Trinkwassernetz an-
schließen.
▶ Thermische Ablaufsicherung direkt an die durchströmte Trinkwas-
serleitung anschließen.
▶ Stichleitung so kurz wie möglichen halten.
▶ Sicherstellen, dass die maximale Länge der Stichleitung den
10-fachen Rohrdurchmesser (10 x DN) nicht überschreitet.
▶ Sicherstellen, dass durch die Dimensionierung der Rohranschlüsse
und durch kurze An- und Abflusswege ein ausreichender Volumen-
strom zur Abführung der überschüssigen Wärme zur Verfügung steht.
▶ Kapillarleitung des Temperaturfühlers nicht knicken.
▶ Kaltwassereintritt der thermischen Ablaufsicherung [1] anschließen.
– Der Kaltwassereintritt darf nicht absperrbar sein.
– Der Mindestfließdruck am Kaltwassereintritt muss 2 bar
betragen.
– Der Mindestdurchfluss muss 700 l/h betragen.
– Die maximale Zulauftemperatur des Kühlwassers darf 15 °C nicht
überschreiten.
▶ Ablauf der thermischen Ablaufsicherung [2] anschließen. Den Ablauf
nicht absperrbar in den bauseits installierten Siphon führen.
▶ Vorlauf [4] und Rücklauf [3] anschließen.
2
1
3
4
Bild 8 Anschlüsse an der Rückseite
[1] Kaltwassereintritt der thermischen Ablaufsicherung
[2] Ablauf der thermischen Ablaufsicherung
[3] Rücklauf
[4] Vorlauf
5.3.3 Anschlüsse fertigstellen
▶ Im Rücklaufrohr am tiefsten Punkt der Ofenanlage einen Füll- und
Entleerhahn zum Füllen oder Entleeren der Ofenanlage montieren
( Bild 7, Seite 10).
▶ Pufferspeicher anschließen ( Installationsanleitung des Puffer-
speichers).
▶ Rohrleitungen nach kompletter Installation der Ofenanlage spülen
( Technische Dokumente der Komplettstation).
▶ Nach der Dichtheitsprüfung ( Kapitel 7.3, Seite 16): Rohr-
leitungen entsprechend den gültigen Vorschriften dämmen.
