6.3

Verkleidung montieren

Die Montage der Verkleidung hängt von der Konstruktion und dem
Verkleidungsmaterial ab.
Um die Verkleidung zu montieren:
▶ Installationsanleitung der jeweiligen Verkleidung beachten.
6.4

Feuerraumauskleidung einbauen

VORSICHT:
Verletzungsgefahr durch scharfe Kanten!
▶ Zum Ein- und Ausbau der Feuerraumauskleidung Schutzhandschuhe
tragen.
VORSICHT:
Anlagenschaden durch falschen Einbau der Feuerraumauskleidung!
▶ Feuerraumauskleidung nach Anleitung einbauen.
9
8
7
6
5
4
3
2
1

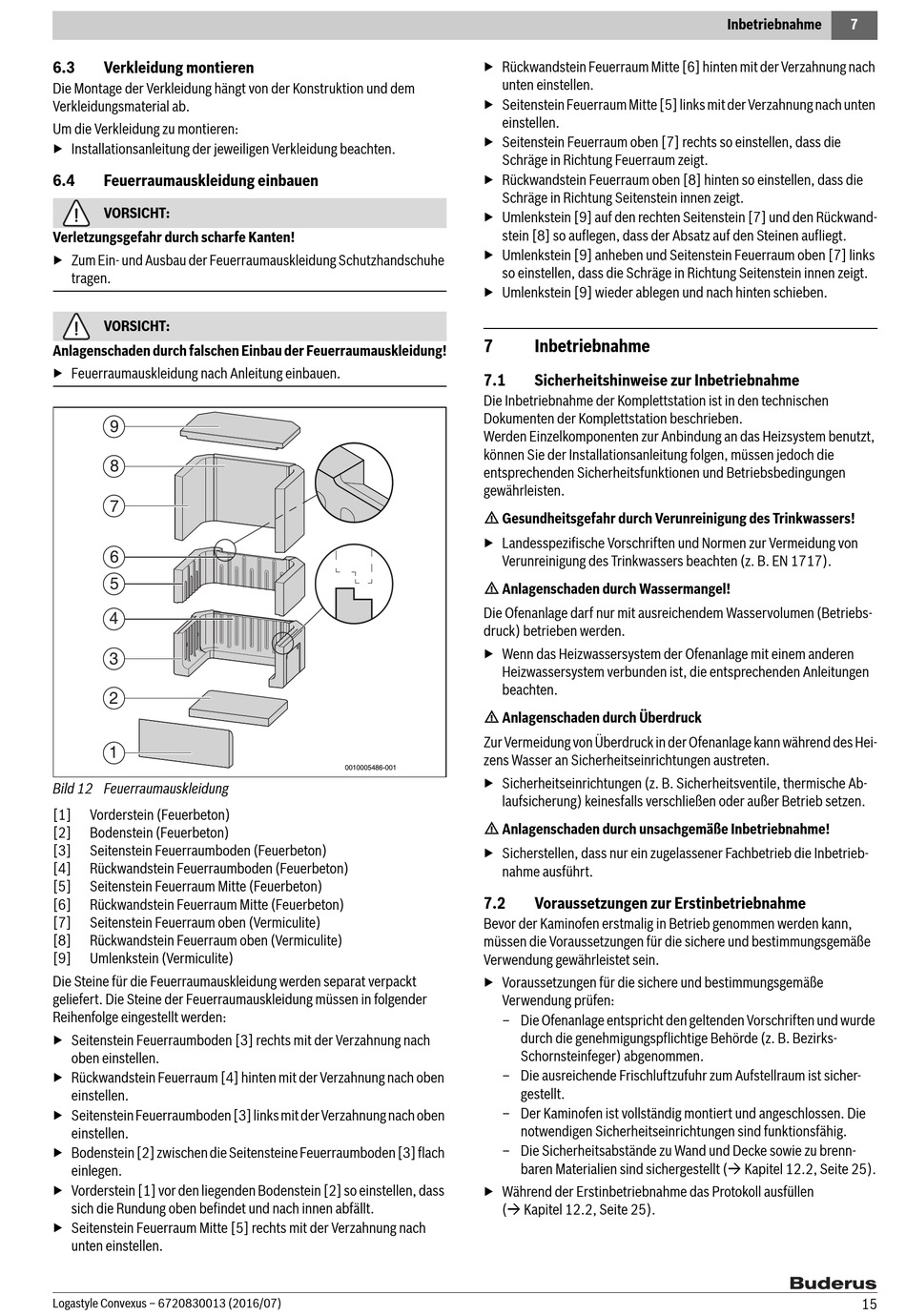

Bild 12 Feuerraumauskleidung
[1] Vorderstein (Feuerbeton)
[2] Bodenstein (Feuerbeton)
[3] Seitenstein Feuerraumboden (Feuerbeton)
[4] Rückwandstein Feuerraumboden (Feuerbeton)
[5] Seitenstein Feuerraum Mitte (Feuerbeton)
[6] Rückwandstein Feuerraum Mitte (Feuerbeton)
[7] Seitenstein Feuerraum oben (Vermiculite)
[8] Rückwandstein Feuerraum oben (Vermiculite)
[9] Umlenkstein (Vermiculite)
Die Steine für die Feuerraumauskleidung werden separat verpackt
geliefert. Die Steine der Feuerraumauskleidung müssen in folgender
Reihenfolge eingestellt werden:
▶ Seitenstein Feuerraumboden [3] rechts mit der Verzahnung nach
oben einstellen.
▶ Rückwandstein Feuerraum [4] hinten mit der Verzahnung nach oben
einstellen.
▶ Seitenstein Feuerraumboden [3] links mit der Verzahnung nach oben
einstellen.
▶ Bodenstein [2] zwischen die Seitensteine Feuerraumboden [3] flach
einlegen.
▶ Vorderstein [1] vor den liegenden Bodenstein [2] so einstellen, dass
sich die Rundung oben befindet und nach innen abfällt.
▶ Seitenstein Feuerraum Mitte [5] rechts mit der Verzahnung nach
unten einstellen.
Logastyle Convexus – 6720830013 (2016/07)
▶ Rückwandstein Feuerraum Mitte [6] hinten mit der Verzahnung nach
unten einstellen.
▶ Seitenstein Feuerraum Mitte [5] links mit der Verzahnung nach unten
einstellen.
▶ Seitenstein Feuerraum oben [7] rechts so einstellen, dass die
Schräge in Richtung Feuerraum zeigt.
▶ Rückwandstein Feuerraum oben [8] hinten so einstellen, dass die
Schräge in Richtung Seitenstein innen zeigt.
▶ Umlenkstein [9] auf den rechten Seitenstein [7] und den Rückwand-
stein [8] so auflegen, dass der Absatz auf den Steinen aufliegt.
▶ Umlenkstein [9] anheben und Seitenstein Feuerraum oben [7] links
so einstellen, dass die Schräge in Richtung Seitenstein innen zeigt.
▶ Umlenkstein [9] wieder ablegen und nach hinten schieben.
7
7.1
Die Inbetriebnahme der Komplettstation ist in den technischen
Dokumenten der Komplettstation beschrieben.
Werden Einzelkomponenten zur Anbindung an das Heizsystem benutzt,
können Sie der Installationsanleitung folgen, müssen jedoch die
entsprechenden Sicherheitsfunktionen und Betriebsbedingungen
gewährleisten.
HGesundheitsgefahr durch Verunreinigung des Trinkwassers!
▶ Landesspezifische Vorschriften und Normen zur Vermeidung von
Verunreinigung des Trinkwassers beachten (z. B. EN 1717).
HAnlagenschaden durch Wassermangel!
Die Ofenanlage darf nur mit ausreichendem Wasservolumen (Betriebs-
druck) betrieben werden.
▶ Wenn das Heizwassersystem der Ofenanlage mit einem anderen
Heizwassersystem verbunden ist, die entsprechenden Anleitungen
beachten.
HAnlagenschaden durch Überdruck
Zur Vermeidung von Überdruck in der Ofenanlage kann während des Hei-
zens Wasser an Sicherheitseinrichtungen austreten.
0010005486-001
▶ Sicherheitseinrichtungen (z. B. Sicherheitsventile, thermische Ab-
laufsicherung) keinesfalls verschließen oder außer Betrieb setzen.
HAnlagenschaden durch unsachgemäße Inbetriebnahme!
▶ Sicherstellen, dass nur ein zugelassener Fachbetrieb die Inbetrieb-
nahme ausführt.
7.2
Bevor der Kaminofen erstmalig in Betrieb genommen werden kann,
müssen die Voraussetzungen für die sichere und bestimmungsgemäße
Verwendung gewährleistet sein.
▶ Voraussetzungen für die sichere und bestimmungsgemäße
Verwendung prüfen:
– Die Ofenanlage entspricht den geltenden Vorschriften und wurde
– Die ausreichende Frischluftzufuhr zum Aufstellraum ist sicher-
– Der Kaminofen ist vollständig montiert und angeschlossen. Die
– Die Sicherheitsabstände zu Wand und Decke sowie zu brenn-
▶ Während der Erstinbetriebnahme das Protokoll ausfüllen
( Kapitel 12.2, Seite 25).

Inbetriebnahme

Sicherheitshinweise zur Inbetriebnahme

Voraussetzungen zur Erstinbetriebnahme

durch die genehmigungspflichtige Behörde (z. B. Bezirks-
Schornsteinfeger) abgenommen.
gestellt.
notwendigen Sicherheitseinrichtungen sind funktionsfähig.
baren Materialien sind sichergestellt ( Kapitel 12.2, Seite 25).
Inbetriebnahme 7
