Baureihe
AKR / ARPEX
Series
Sicherheitskupplungen

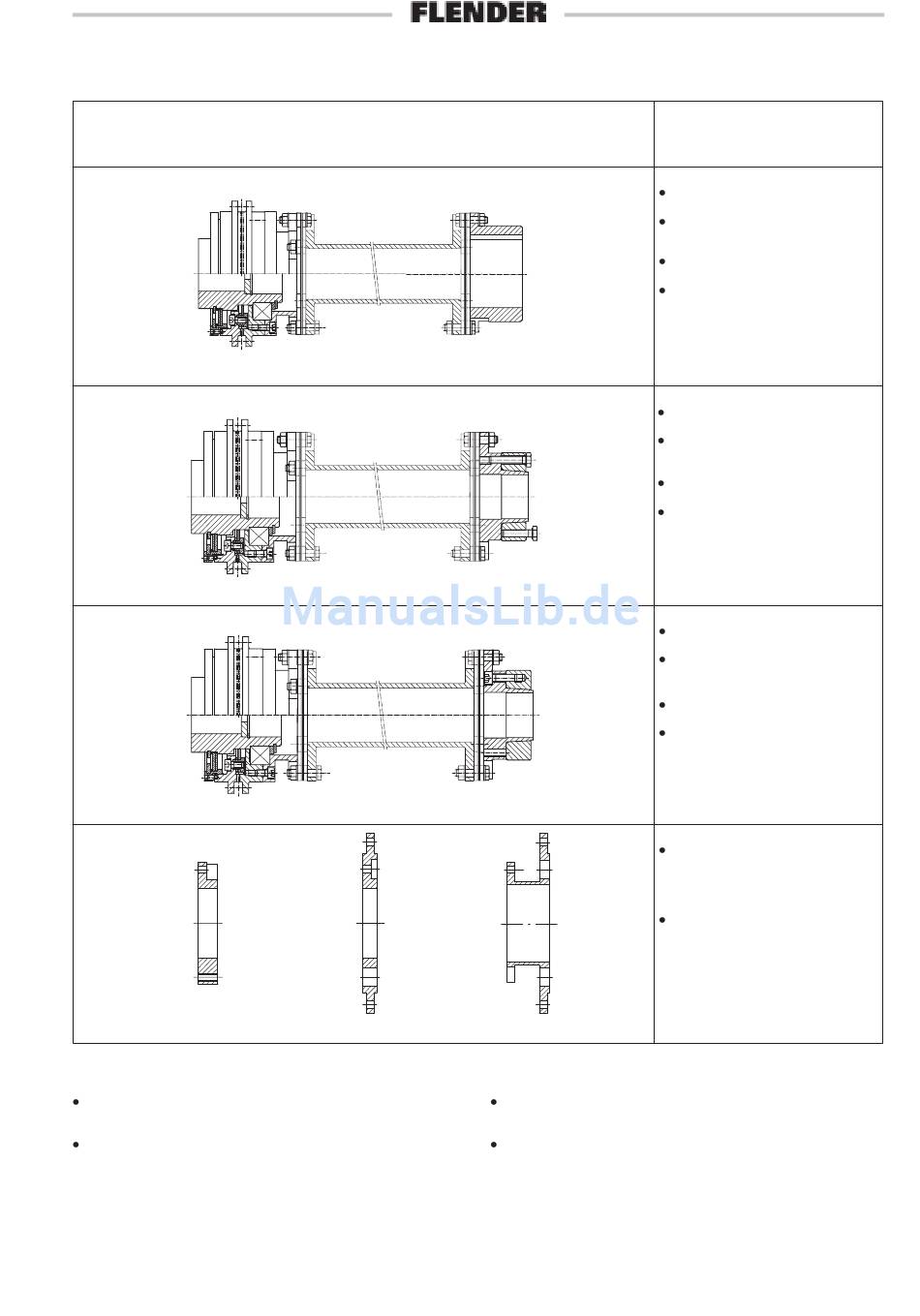

Kombinationsbeispiele
Kombinationen mit Standardbauteilen der ARPEX Ganzstahlkupplungen
Combinations with standard components of ARPEX All-steel Couplings
C-Flansch
C-flange
Hinweise
Auf Anfrage können zu sämtlichen Kombinationsbeispielen der Sicher-
heitskupplung mit Kupplungselementen des ARS-6- -Programms nach Ka-
talog K431 Maßblätter zur Verfügung gestellt werden.
Die Größenzuordnung Sicherheitskupplung und ARS-6- -Kupplung ist wie
bei der Kombination AKR/AR- -EN (Seite 10) vorzunehmen.
K4311 DE/EN
F-Flansch
D-Flansch
F-flange
D-flange
Torque Limiters
Combination examples
J-Nabe
J-Hub
Bauart 124
Type 124
Klemmnabe
Clamping Hub
Bauart 125
Type 125
Klemmnabe
Clamping Hub
Information
On request it is possible to supply dimension sheets for all combination ex-
amples of the torque limiter and the ARS-6- -series acc. to catalogue K431.
The size assignment of torque limiter and ARS-6- -coupling should be the
same as for the combination AKR/AR- -EN (page 10).
Beschreibung
Description
J-Nabe, Einsatz bei großen Wellen-
durchmessern
J-Nabe ist nicht umkehrbar
J-hub,application on large shaft dia-
meters
J-hub is not reversible
Drehmomentübertragung durch
elastische Klemmverbindung
Ohne Paßfeder
Torque transmission by flexible
clamp connection
Without parallel key
Drehmomentübertragung durch
elastische Klemmverbindung
Ohne Paßfeder
Torque transmission by flexible
clamp connection
Without parallel key
Je nach Bauart der zu verbindenden
Maschinen können Standard-
Flansche eingesetzt werden
Standard flanges can be used de-
pending on type of machines to be
connected
9
