Baureihe
AKR/AKA
Series
Sicherheitskupplungen
Zubehör: Endschalter
Funktion
Wenn sich ein Metallobjekt (hier der Schaltring der Sicherheitskupplung) im
Arbeitsbereich des induktiven Sensors bewegt (NAMUR-Geber), wird ein
Trennschaltverstärker angesteuert, der den Antrieb unverzüglich abschaltet.
Zusätzlich könnte ein akustisches oder visuelles Signal ausgelöst werden.
Ausführung
Eine Betätigung des NAMUR-Gebers ist von allen Seiten möglich. Über ein
2m langes Kabel ist der Geber mit einem Trennschaltverstärker verbunden.
Dieser ist mit einer Leitungsunterbrechungs- (LB) und Leitungskurzschluß-
überwachung (LK) ausgeführt, so daß die Versorgungsspannung des
NAMUR-Gebers ständig überprüft wird. Der Trennschalter hat einen Relais-
ausgang.
Wirkungsrichtung
Die Wirkungsrichtung läßt sich am Trennschalter über den Schalter S1a ein-
stellen. Im Normalbetrieb ist das Melde-Relais angezogen, wobei die Steuer-
fahne des NAMUR-Gebers entweder unbedämpft oder bedämpft sein kann.

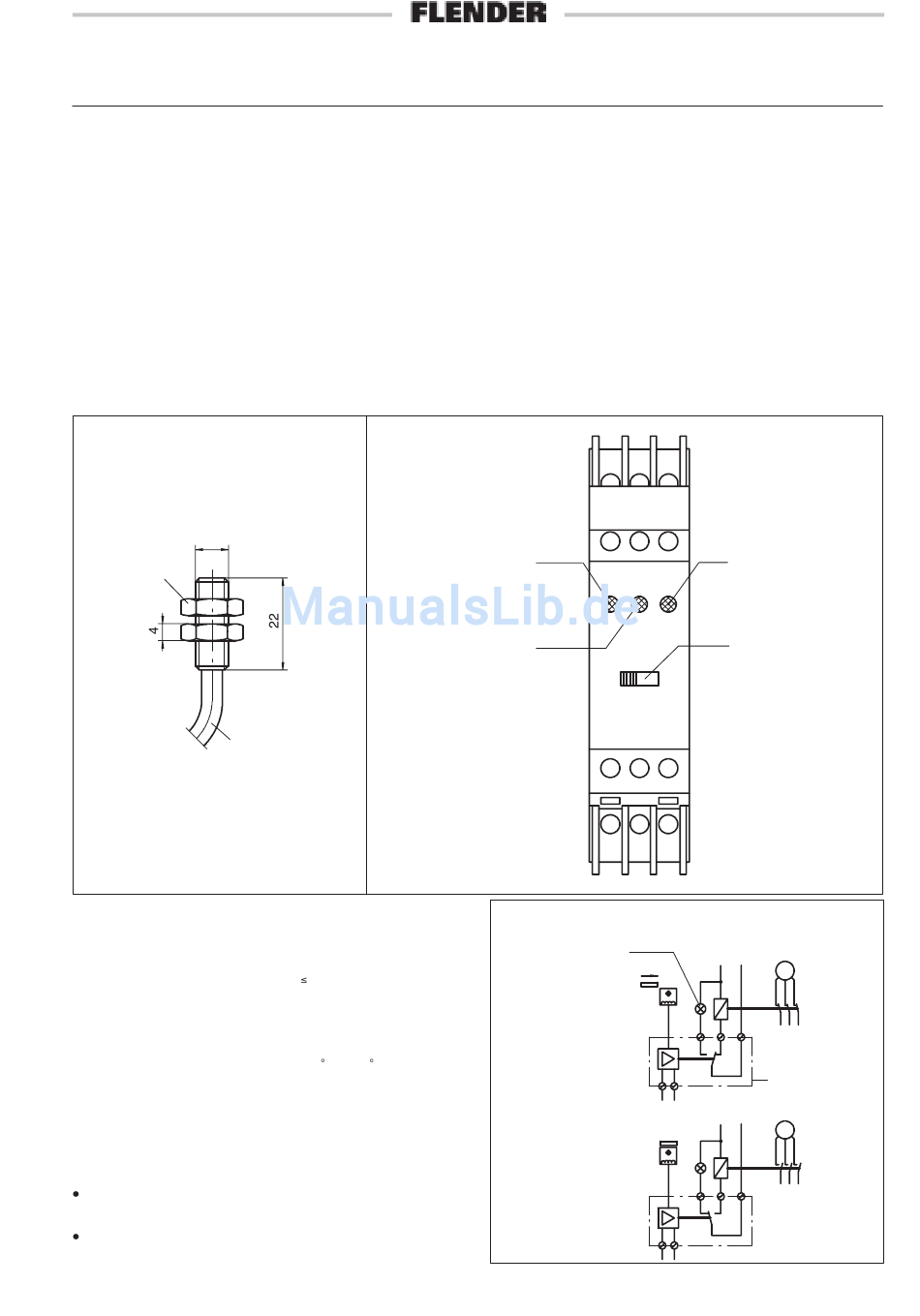

NAMUR-Geber
NAMUR-transmitter
M8x1
SW13
Kabellänge 2 m
Cable length 2 m
Technische Daten / Technical data:
Anschlußspannung:
nominal voltage
Leistungsaufnahme:
rate of power input
Kontaktbelastung Melde-Relais:
contact load relay
Arbeitsschaltabstand Namur-Geber:
switching distance NAMUR-transmitter
Umgebungstemperatur:
ambient temperature
Schaltfrequenz:
switching frequency
Schutzart NAMUR-Geber:
protection type NAMUR-transmitter
Schutzart Trennschalter:
protection type disconnecting switch
Andere Ausführungen des NAMUR-Gebers sind ebenfalls möglich (andere
Schaltabstände, andere Kabellängen oder mit Gerätestecker anstatt Ka-
belanschluß).
Other designs of the NAMUR-transmitter also possible (other switching dis-
tances, other cable-length or with plug instead of cable connection).
K4311 DE/EN
Trennschaltverstärker
Disconnection switch
LED
Relaisausgang (gelb)
Relay output (yellow)
LED
LB und LK (rot)
LB and LK (red)
AC 195.5 - - 253 V, 45 - - 65 Hz
AC 93 - - 121 V, 45 - - 65 Hz
0.8 W
AC 250 V / 2 A
0 - - 1.215 mm
- -20 C bis 65 C
max. 25 Hz
IP67
Ex1
Torque Limiters
Accessory: limit switch
Operation
If a metal object (in this case the indexing ring of the torque limiter) moves in
the operating area of the inductive sensor (NAMUR-transmitter) a disconnec-
tion switch will be actuated and the drive will be switched off immediately
through a relay. It is also possible to release an acoustic or visual signal addi-
tionally.
Design
The NAMUR-transmitter can be activated from all sides. The transmitter is
joined with the disconnection switch via a 2m-cable. The disconnection
switch is furnished with a short circuit- (LK) and break-control (LB) of the
cable, so that the voltage-supply of the transmitter is checked permanently. It
has one relay output.
Positive direction
The positive direction can be adjusted at the disconnection switch via switch
S1a. During normal operation of the plant the relay is operating and the trans-
mitter can either be covered or not covered.
1
2
3
4
5
6
I
7
8
9
10
11
12
Anschlußplan (Schalter S1a auf Position I)
Connection plan (switch S1a at position I)
Leuchte bzw. Hupe
Lamp or horn
Sensor, unbedämpft
Sensor, not covered
11
Netz
Power supply
Sensor, bedämpft
Sensor, covered
11
LED
Netz (grün)
Power supply (green)
Schalter S1a
(Wirkungsrichtung)
II
Switch S1a
(positive direction)
Netz
Power supply
M
7--9
3~
Endschalter
Limit switch
12
M
7--9
3~
12
17
