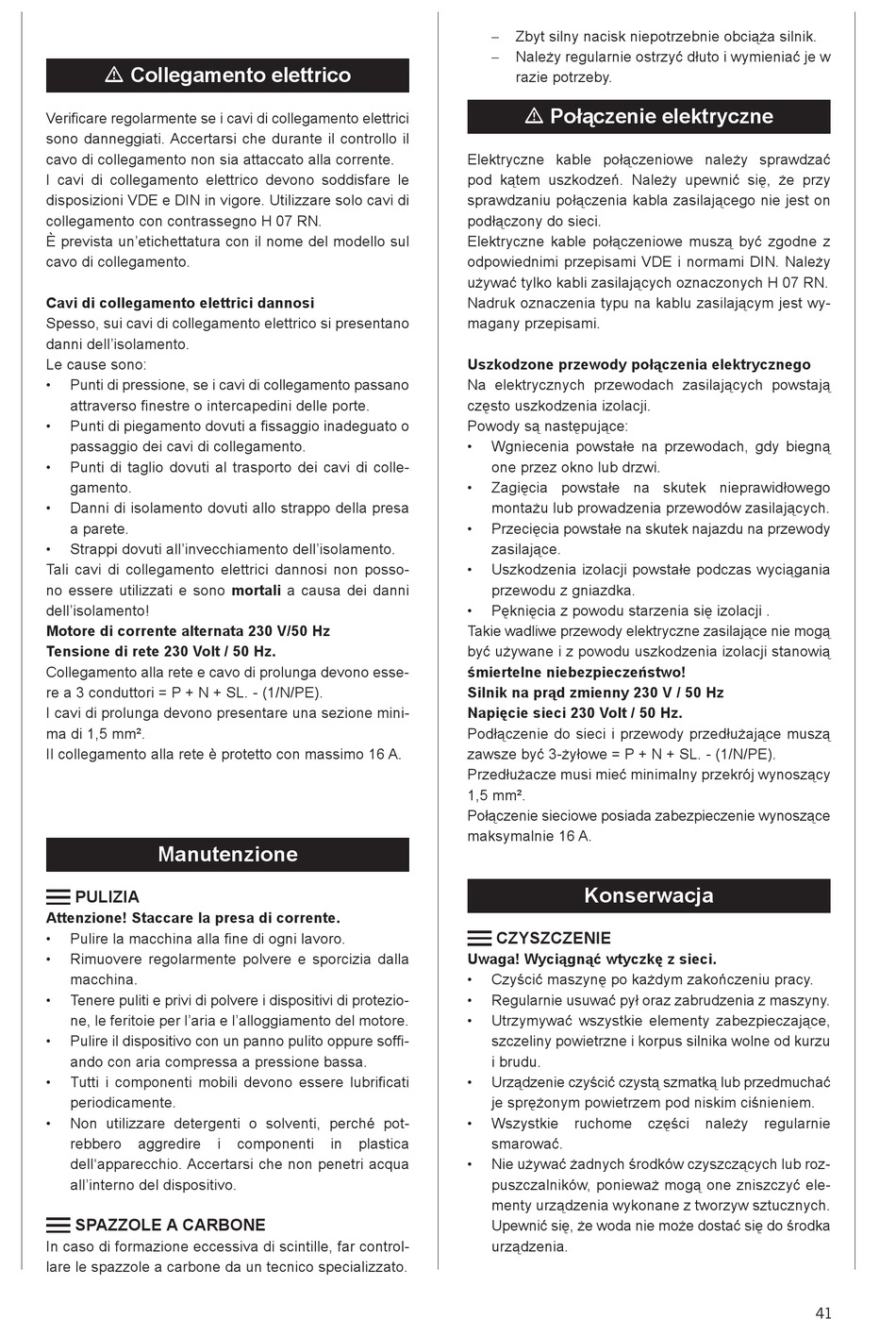

m Collegamento elettrico
Verificare regolarmente se i cavi di collegamento elettrici
sono danneggiati. Accertarsi che durante il controllo il
cavo di collegamento non sia attaccato alla corrente.
I cavi di collegamento elettrico devono soddisfare le
disposizioni VDE e DIN in vigore. Utilizzare solo cavi di
collegamento con contrassegno H 07 RN.
È prevista un'etichettatura con il nome del modello sul
cavo di collegamento.
Cavi di collegamento elettrici dannosi
Spesso, sui cavi di collegamento elettrico si presentano
danni dell'isolamento.
Le cause sono:
• Punti di pressione, se i cavi di collegamento passano
attraverso finestre o intercapedini delle porte.
• Punti di piegamento dovuti a fissaggio inadeguato o
passaggio dei cavi di collegamento.
• Punti di taglio dovuti al trasporto dei cavi di colle-
gamento.
• Danni di isolamento dovuti allo strappo della presa
a parete.
• Strappi dovuti all'invecchiamento dell'isolamento.
Tali cavi di collegamento elettrici dannosi non posso-
no essere utilizzati e sono mortali a causa dei danni
dell'isolamento!
Motore di corrente alternata 230 V/50 Hz
Tensione di rete 230 Volt / 50 Hz.
Collegamento alla rete e cavo di prolunga devono esse-
re a 3 conduttori = P + N + SL. - (1/N/PE).
I cavi di prolunga devono presentare una sezione mini-
ma di 1,5 mm².
Il collegamento alla rete è protetto con massimo 16 A.

Manutenzione

PuLIZIA
Attenzione! Staccare la presa di corrente.
• Pulire la macchina alla fine di ogni lavoro.
• Rimuovere regolarmente polvere e sporcizia dalla
macchina.
• Tenere puliti e privi di polvere i dispositivi di protezio-
ne, le feritoie per l'aria e l'alloggiamento del motore.
• Pulire il dispositivo con un panno pulito oppure soffi-
ando con aria compressa a pressione bassa.
• Tutti i componenti mobili devono essere lubrificati
periodicamente.
• Non utilizzare detergenti o solventi, perché pot-
rebbero aggredire
dell'apparecchio. Accertarsi che non penetri acqua
all'interno del dispositivo.
SPAZZoLE A CARBoNE
In caso di formazione eccessiva di scintille, far control-
lare le spazzole a carbone da un tecnico specializzato.
i componenti in plastica
Zbyt silny nacisk niepotrzebnie obciąża silnik.
–
– Należy regularnie ostrzyć dłuto i wymieniać je w
razie potrzeby.
m Połączenie elektryczne
Elektryczne kable połączeniowe należy sprawdzać
pod kątem uszkodzeń. Należy upewnić się, że przy
sprawdzaniu połączenia kabla zasilającego nie jest on
podłączony do sieci.
Elektryczne kable połączeniowe muszą być zgodne z
odpowiednimi przepisami VDE i normami DIN. Należy
używać tylko kabli zasilających oznaczonych H 07 RN.
Nadruk oznaczenia typu na kablu zasilającym jest wy-
magany przepisami.
Uszkodzone przewody połączenia elektrycznego
Na elektrycznych przewodach zasilających powstają
często uszkodzenia izolacji.
Powody są następujące:
• Wgniecenia powstałe na przewodach, gdy biegną
one przez okno lub drzwi.
• Zagięcia powstałe na skutek nieprawidłowego
montażu lub prowadzenia przewodów zasilających.
• Przecięcia powstałe na skutek najazdu na przewody
zasilające.
• Uszkodzenia izolacji powstałe podczas wyciągania
przewodu z gniazdka.
• Pęknięcia z powodu starzenia się izolacji .
Takie wadliwe przewody elektryczne zasilające nie mogą
być używane i z powodu uszkodzenia izolacji stanowią
śmiertelne niebezpieczeństwo!
Silnik na prąd zmienny 230 V / 50 Hz
Napięcie sieci 230 Volt / 50 Hz.
Podłączenie do sieci i przewody przedłużające muszą
zawsze być 3-żyłowe = P + N + SL. - (1/N/PE).
Przedłużacze musi mieć minimalny przekrój wynoszący
1,5 mm².
Połączenie sieciowe posiada zabezpieczenie wynoszące
maksymalnie 16 A.
konserwacja
CZySZCZENIE
Uwaga! Wyciągnąć wtyczkę z sieci.
• Czyścić maszynę po każdym zakończeniu pracy.
• Regularnie usuwać pył oraz zabrudzenia z maszyny.
• Utrzymywać wszystkie elementy zabezpieczające,
szczeliny powietrzne i korpus silnika wolne od kurzu
i brudu.
• Urządzenie czyścić czystą szmatką lub przedmuchać
je sprężonym powietrzem pod niskim ciśnieniem.
• Wszystkie ruchome
smarować.
• Nie używać żadnych środków czyszczących lub roz-
puszczalników, ponieważ mogą one zniszczyć ele-
menty urządzenia wykonane z tworzyw sztucznych.
Upewnić się, że woda nie może dostać się do środka
urządzenia.
części należy regularnie
